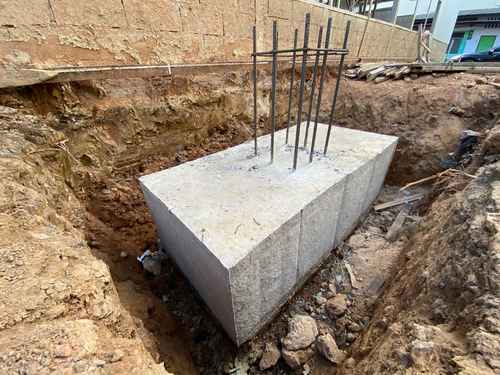

സ്ട്രക്ചറൽ എഞ്ചിനീയറിംഗിൽ ഒരു സുപ്രധാന ഘടകമാണ് ഷാലോ ഫൗണ്ടേഷൻ. ഭൂമിയുടെ ഉപരിതലത്തിനടുത്തായി സ്ഥാപിക്കുന്ന ഒരു തരം ഫൗണ്ടേഷൻ ആണ് ഇത്. സാധാരണഗതിയിൽ ഫൗണ്ടേഷന്റെ വീതിയെക്കാൾ കുറഞ്ഞ ആഴത്തിലാണ് ഇത് സ്ഥാപിക്കുക. ഒരു സ്ട്രക്ചറിന് താഴെയുള്ള ഉപരിതലത്തിന് കാര്യമായ ചലനമോ, ഇടിച്ചലോ ഇല്ലാതെ ലോഡ് താങ്ങാൻ ശേഷിയുള്ളപ്പോഴാണ് ഇത്തരം ഫൗണ്ടേഷൻ രീതി ഉപയോഗിക്കാറുള്ളത്.
ഷാലോ ഫൗണ്ടേഷന്റെ വിവിധ തരങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:

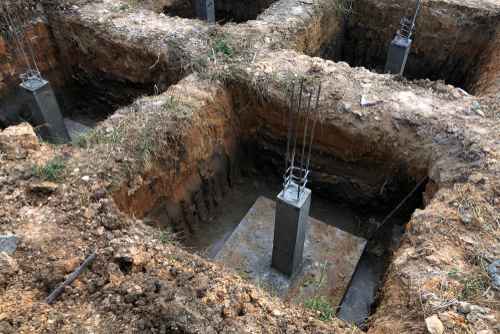

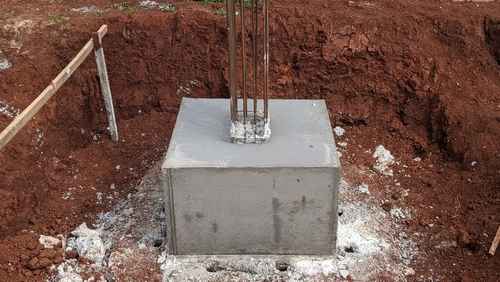

1. ഇൻഡിവിജ്വൽ (ഐസലേറ്റഡ് ) ഫൂട്ടിംഗുകൾ
2. കമ്പൈൻഡ് ഫൂട്ടിംഗുകൾ
3. റാഫ്റ്റ് അല്ലെങ്കിൽ മാറ്റ് ഫൌണ്ടേഷനുകൾ
4. സ്ട്രിപ്പ് ഫൌണ്ടേഷനുകൾ
5. സ്ലാബ്-ഓൺ-ഗ്രേഡ് ഫൌണ്ടേഷനുകൾ
ഷാലോ ഫൗണ്ടേഷനുകൾ കെട്ടിടത്തിന്റെ അടിഭാഗത്തുള്ള ഒരു വലിയ പ്രദേശത്തെ ഉപരിതലത്തിനടുത്തുള്ള മണ്ണിലേക്ക് നേരിട്ട് കെട്ടിടത്തിന്റെ ഭാരം വിതരണം ചെയ്യുന്നു. സാധാരണ തരങ്ങളിൽ സ്ലാബ്-ഓൺ-ഗ്രേഡ്, മാറ്റ്, സ്പ്രെഡ് ഫൂട്ടിംഗുകൾ, സ്ട്രിപ്പ് ഫൂട്ടിംഗുകൾ എന്നിവ ഉൾപ്പെടുന്നു. അവ ചെലവ് കുറഞ്ഞതും ആഴത്തിലുള്ള അടിത്തറകളേക്കാൾ നിർമ്മിക്കാൻ ബുദ്ധിമുട്ടില്ലാത്തതുമാണ്, അതിനാൽ അവ കനത്ത ഭാരമില്ലാത്ത കെട്ടിടങ്ങൾക്ക് അനുയോജ്യമാകുന്നു.
ഉപരിതലത്തിനടുത്തുള്ള മണ്ണ് ദുർബലമായതു കാരണം ഷാലോ ഫൗണ്ടേഷനുകൾക്ക് മതിയായ ഉറപ്പ് നൽകാൻ കഴിയാത്തപ്പോൾ ഡീപ്പ് ഫൗണ്ടേഷനുകൾ ഉപയോഗിക്കുന്നു. സ്ട്രക്ച്ചറിന്റെ ഭാരം കൂടുതൽ ഉറപ്പും സ്ഥിരതയുള്ളതുമായ മൺപാളികളിലേക്ക് മാറ്റുന്നതിന് ഇത് ഭൂമിയിലേക്ക് കൂടുതൽ ആഴത്തിൽ എത്തുന്നു. ഉയരമുള്ള സ്ട്രക്ച്ചറുകൾ, വലിയ കെട്ടിടങ്ങൾ അല്ലെങ്കിൽ ഉറപ്പില്ലാത്ത മണ്ണുള്ള പ്രദേശങ്ങളിൽ മിക്കപ്പോഴും ഡീപ്പ് ഫൗണ്ടേഷൻ ആവശ്യമായി വരുന്നു.
ഡീപ്പ് ഫൗണ്ടേഷന്റെ തരങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:
1. പൈൽ ഫൌണ്ടേഷനുകൾ
2. കെയ്‌സൺ ഫൗണ്ടേഷനുകൾ
3. ബേസ്മെന്റ് ഫൌണ്ടേഷൻ
4. ബയൻസി റാഫ്റ്റ് (അല്ലെങ്കിൽ ഫ്ലോട്ടിംഗ് ഫൌണ്ടേഷനുകൾ)
5. ഷാഫ്റ്റ് ഫൌണ്ടേഷനുകൾ
ബലങ്ങളുടെ കൈമാറ്റത്തിന് എൻഡ്-ബെയറിംഗിനെയും സ്കിൻ ഘർഷണത്തെയും ആശ്രയിക്കുന്നതിലൂടെ, വെല്ലുവിളി നിറഞ്ഞ ഭൂപ്രദേശ സാഹചര്യങ്ങളിൽ, ഉയർന്ന ചെലവും സങ്കീർണ്ണതയും ഉണ്ടെങ്കിലും, ഡീപ് ഫൗണ്ടേഷനുകൾ സ്ട്രക്ചറുകളുടെ ഉറപ്പും സുരക്ഷയും ഉറപ്പാക്കുന്നു.
ഷാലോ ഫൗണ്ടേഷനും ഡീപ്പ് ഫൗണ്ടേഷനും - ഇവയിൽ ഏതെന്ന് തീരുമാനിക്കുന്നതിന്, നിങ്ങളുടെ പ്രോജക്റ്റിന്റെ ആവശ്യങ്ങൾ, ഭൂസാങ്കേതിക സാഹചര്യങ്ങൾ, ബജറ്റ് പരിമിതികൾ എന്നിവ കണക്കിലെടുത്ത്, അവയ്ക്ക് ഏറ്റവും അനുയോജ്യമായത് ഏതെന്ന് ഉറപ്പിക്കാൻ, വിവിധ ഘടകങ്ങൾ ശ്രദ്ധാപൂർവ്വം പരിഗണിക്കേണ്ടതുണ്ട്. പ്രധാനപ്പെട്ട വശങ്ങൾ അടിസ്ഥാനമാക്കിയുള്ള ഒരു താരതമ്യമാണ് താഴെ കൊടുക്കുന്നത് :
ഷാലോ ഫൗണ്ടേഷനും ഡീപ്പ് ഫൗണ്ടേഷനും തമ്മിലുള്ള വ്യത്യാസങ്ങൾ |
ഷാലോ ഫൗണ്ടേഷൻ |
Deep Foundation |
നിർവചനം |
ഭൂമിയുടെ ഉപരിതലത്തിനടുത്ത് കുറഞ്ഞ ആഴത്തിൽ സ്ഥാപിക്കുന്നു, ലോഡ് ആഴത്തിലേക്ക് കൈമാറുന്നു. |
Located at a greater depth, transferring loads to deep strata |
ആഴം |
സാധാരണയായി ഏകദേശം 3 മീറ്ററോ അതിൽ താഴെയോ |
More than 3 metres, exceeding the depth of shallow foundations |
ചെലവ് |
ലളിതമായ നിർമ്മാണവും കുറഞ്ഞ കൂലി ചെലവും കാരണം മൊത്തം ചെലവ് കുറവാണ് |
More expensive due to complex construction and skilled labour |
നിർമ്മാണ പ്രക്രിയ |
കൂടുതൽ ലളിതമായത് , ചെറിയ കിടങ്ങുകൾ കുഴിച്ച് ഉറപ്പുള്ള മണ്ണിൽ കോൺക്രീറ്റ് ഫൂട്ടിംഗുകൾ സ്ഥാപിക്കൽ. |
May involve complex processes like drilling or driving piles, requiring large machinery |
ലോഡ് കൈമാറ്റം |
പ്രധാനമായും എൻഡ്-ബെയറിംഗ് വഴി |
Utilises both end-bearing and skin friction |
നേട്ടങ്ങൾ |
അധ്വാനം കുറവ് , ലളിതമായ നിർമ്മാണം, കുറഞ്ഞ ചെലവ് |
Suitable for heavy loads, provides lateral support, resists uplift |
പോരായ്മകൾ |
ഭാരം കുറഞ്ഞ സ്ട്രക്ച്ചറുകൾക്ക് മാത്രം യോജിക്കുന്നത്, ഇടിഞ്ഞു പോകാനുള്ള സാധ്യത , ലാറ്ററൽ ലോഡുകൾക്കെതിരെ ദുർബലമാണ്. |
More expensive, requires skilled labour, construction complexity |
ഇന്ത്യയിൽ ചെയ്യുന്ന കൺസ്ട്രക്ഷനുകൾക്ക് ഡീപ്പ് ഫൗണ്ടേഷനോ, ഷാലോ ഫൗണ്ടേഷനോ തീരുമാനിക്കുമ്പോൾ, നിരവധി പ്രധാന ഘടകങ്ങൾ പരിഗണിക്കണം, അവയിൽ ചിലത് ഇതാ:
1. മണ്ണിന്റെ വിശകലനം: അനുയോജ്യമായ ഫൗണ്ടേഷൻ തരം തീരുമാനിക്കുന്നതിന് മണ്ണിന്റെ പ്രൊഫൈലും, ഭാരം താങ്ങാനുള്ള ശേഷിയും മനസ്സിലാക്കുക.
2. പ്രോജക്ടിന്റെ ലോഡ് സംബന്ധിയായ ആവശ്യകതകൾ: ഡീപ്പ് ഫൗണ്ടേഷൻ ആവശ്യമാണോ എന്ന് നിശ്ചയിക്കാൻ പ്രതീക്ഷിക്കുന്ന ലോഡിനെ പറ്റി വിലയിരുത്തൽ നടത്തണം.
3. ചെലവ് ചെയ്യുന്നതിനുള്ള പരിഗണനകൾ: മെറ്റീരിയലുകൾ, അധ്വാനം, ഉപകരണങ്ങൾ, നിർമ്മാണ സമയം എന്നിവയുൾപ്പെടെ രണ്ട് ഫൗണ്ടേഷൻ തരത്തിനും വരാവുന്ന സാമ്പത്തിക ചെലവിനെ തുലനം ചെയ്തു നോക്കുക.
4. പാരിസ്ഥിതിക സാഹചര്യങ്ങൾ: ഉത്ഖനനവും കൺസ്ട്രക്ഷൻ പ്രവർത്തനങ്ങളും പരിസ്ഥിതിയിൽ ഉണ്ടാക്കുന്ന പ്രത്യാഘാതങ്ങളെ കണക്കിലെടുക്കുക.
5. സ്ട്രക്ചറിന്റെ ഡിസൈൻ: ലോഡുകളുടെയും ഡിസൈനിന്റെയും സ്വഭാവവും വലിപ്പവും പൊതുവെ ഫൗണ്ടേഷൻ തിരഞ്ഞെടുപ്പിനെ സ്വാധീനിക്കുന്നു.
6. റെഗുലേറ്ററി അംഗീകാരം: പ്രാദേശിക കെട്ടിട നിയമങ്ങളും ചട്ടങ്ങളും പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പ് വരുത്തൽ.
7. വിദഗ്ധരുമായുള്ള കൺസൾട്ടേഷൻ: കൺസ്ട്രക്ഷൻ സൈറ്റിന്റെ സവിശേഷമായ സാഹചര്യങ്ങളെ അടിസ്ഥാനമാക്കി ജിയോ ടെക്നിക്കൽ എഞ്ചിനീയർമാരിൽ നിന്നും ഫൗണ്ടേഷൻ വിദഗ്ധരിൽ നിന്നും ഉപദേശം തേടൽ.
ഏതൊരു കൺസ്ട്രക്ഷൻ പ്രോജക്റ്റിലും ഷാലോ ഫൗണ്ടേഷനും, ഡീപ്പ് ഫൗണ്ടേഷനും തമ്മിലുള്ള വ്യത്യാസം മനസ്സിലാക്കേണ്ടത് വളരെ പ്രധാനമാണ്. അധികം ഭാരമില്ലാത്തതും ഉപരിതലത്തിനടുത്തുള്ള മണ്ണ് ശക്തമായിരിക്കുന്നതുമായ കെട്ടിടങ്ങൾക്ക് ആഴം കുറഞ്ഞ അടിത്തറകൾ നന്നായി യോജിക്കും. മറുവശത്ത്, കൂടുതൽ ഭാരമുള്ളതോ, ഉറപ്പു കുറഞ്ഞ മണ്ണുള്ള പ്രദേശത്ത് സ്ഥാപിക്കുന്നതോ ആയ കെട്ടിടങ്ങൾക്ക് ഡീപ്പ് ഫൗണ്ടേഷനുകളാണ് നല്ലത് . നിങ്ങളുടെ കെട്ടിടം ശക്തവും സുരക്ഷിതവുമാണെന്ന് ഉറപ്പാക്കുന്നതിലെ ആദ്യത്തെ വലിയ ചുവടുവയ്പ്പാണ് വേണ്ട തരം ഫൗണ്ടേഷൻ ഏതെന്ന് തീരുമാനിക്കുന്നത്.
ഷാലോ ഫൗണ്ടേഷന്റെ പരമാവധി ആഴം സാധാരണയായി 3 മീറ്റർ (ഏകദേശം 10 അടി) വരെയാണ്. മണ്ണിന്റെ തരം, സ്ട്രക്ച്ചറിൽ നിന്നുള്ള ഭാരം തുടങ്ങിയ ഘടകങ്ങളെ അടിസ്ഥാനമാക്കിയാണ് ഇത് കണക്കാക്കുന്നത്. ചെറിയ രീതിയിലുള്ള കുഴിക്കലിലൂടെ ഉറപ്പുള്ള പിൻബലം ഉറപ്പാക്കുന്നു.
ഷാലോ ഫൗണ്ടേഷനുകളുടെ രണ്ട് പ്രധാന തരങ്ങൾ ഇവയാണ്: കെട്ടിടത്തിന്റെ ഭാരം വിശാലമായ സ്ഥലത്തേക്ക് വിതരണം ചെയ്യുന്നതും വ്യക്തിഗത, സ്ട്രിപ്പ് ഫൂട്ടിംഗുകൾ ഉൾപ്പെടുന്നതുമായ സ്പ്രെഡ് ഫൂട്ടിംഗുകൾ; കൂടാതെ, ഒരു മുഴുവൻ സ്ട്രക്ച്ചറിനെയും താങ്ങി നിർത്തുന്നതിനായി ഒരൊറ്റ വലിയ ഫൂട്ടിംഗായി രൂപകൽപ്പന ചെയ്ത മാറ്റ് ഫൗണ്ടേഷനുകളും.
ഒരു ഡീപ്പ് ഫൗണ്ടേഷൻറെ ആഴം ഭൂനിരപ്പിൽ നിന്ന് 20 അടിയിൽ തുടങ്ങി 65 അടിയോ അതിൽ കൂടുതലോ വരെ നീളും. ഈ ആഴം കൊണ്ട് ഉറപ്പുള്ള ഭൂഗർഭ പാളികളിലോ അടിത്തട്ടിലോ എത്തും. ഇത് കനത്ത ലോഡ് താങ്ങാൻ പ്രാപ്തമായിരിക്കുകയും ഉയരമുള്ള കെട്ടിടങ്ങളുടെ സ്ട്രക്ചറിന് ഗണ്യമായ പിൻബലവും നൽകുന്നു.

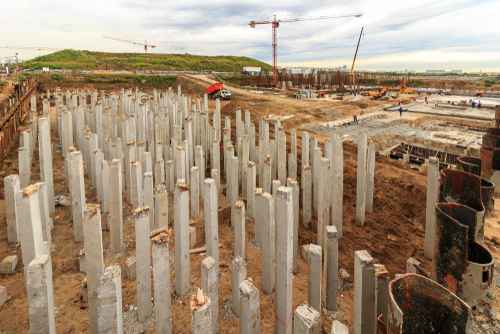

ഡീപ്പ് ഫൗണ്ടേഷന്റെ വളരെ സാധാരണമായ ഉദാഹരണമാണ് പൈൽ ഫൗണ്ടേഷൻ. കോൺക്രീറ്റ് അല്ലെങ്കിൽ സ്റ്റീൽ കൊണ്ട് നിർമ്മിക്കുന്ന നീണ്ടതും അതേസമയം വണ്ണം കുറഞ്ഞതുമായ കോളമുകളാണ് ഇതിൽ ഉപയോഗിക്കുന്നത്. മണ്ണിന്റെ ഉറപ്പുള്ള പാളികളിലേക്കോ പാറകളിലേക്കോ ഇവ ഡ്രിൽ ചെയ്തോ ആഴ്ത്തി ഇറക്കിയോ ഭൂമിയുടെ ആഴത്തിലേക്ക് എത്തിക്കുന്നു.
