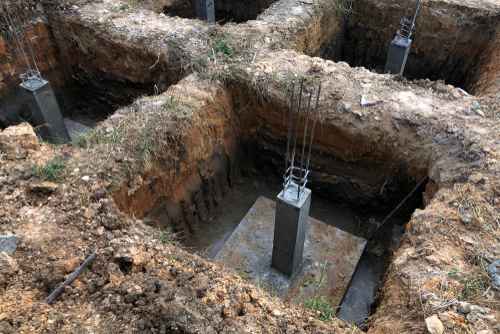

கட்டுமான பொறியியலின் முக்கிய அங்கமான மேலோட்டமான பவுண்டேஷன், பூமியின் மேற்பரப்பிற்கு அருகில் பொதுவாக அதன் அகலத்தை விட குறைவான தூரத்தில் அமைக்கப்படுகின்ற ஒரு வகையாகும். ஒரு கட்டமைப்பிற்கு அடியில் உள்ள நிலப்பரப்பு குறிப்பிட்ட அளவு தளர்வு அல்லது அசைவு இல்லாமல் லோடை தாங்கும் திறனுடையதாக இருக்கும் போது இவ்வகை பவுண்டேஷன் பயன்படுகிறது.
மேலோட்டமான ஃபவுண்டேஷன் வகைகள் பின்வருவனவற்றை உள்ளடக்கியது
1. தனி (ஐசோலேட்டட்) ஃபூட்டிங்குகள்
2. கம்பைன்ட் ஃபூட்டிங்குகள்
3. ராஃப்ட் அல்லது மேட் ஃபவுண்டேஷன்கள்
4. ஸ்டிரிப் ஃபவுண்டேஷன்கள்
5. ஸ்லாப்-ஆன்-கிரேடு ஃபவுண்டேஷன்கள்

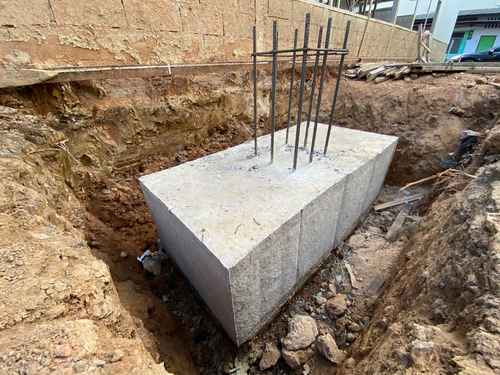

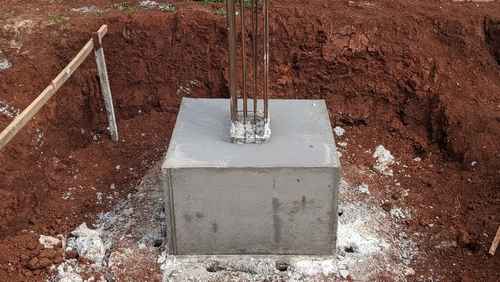

மேலோட்டமான ஃபவுண்டேஷனானது, கட்டுமானத்திற்கு அடியில் கட்டிட லோடை பெரிய நிலப்பரப்பிற்கு வழங்குகிறது. பொதுவான வகைகள் ஸ்லாப்-ஆன்-கிரேடு, மேட், ஸ்பிரட் ஃபூட்டிங் மற்றும் ஸ்ட்ரிப் ஃபூட்டிங் ஆகிவையை ஆகும். அவை ஆழமான ஃபவுண்டேஷனை விட சிக்கனமானது மற்றும் கட்டுவதற்கு குறைந்த சிக்கல் உடையது. இவை கனமான லோட் இல்லாத கட்டிடங்களுக்கு பொருத்தமானவை.
பலவீனமான மேற்பரப்பிற்கு அருகில் உள்ள மண் காரணமாக மேலோட்டமான ஃபவுண்டேஷன்கள் போதுமான ஆதரவை வழங்காத போது இந்த ஆழமான ஃபவுண்டேஷன்கள் பயன்படுகின்றன. இது பூமியின் ஆழம் வரை சென்று, வலிமையான மற்றும் மிகவும் நிலையான துணை மேற்பரப்பின் அடுக்கிற்கு கட்டுமான லோடை மாற்றுகிறது. உயரமான கட்டுமானங்கள், பெரிய கட்டிடங்கள் அல்லது நிலையற்ற மண் உள்ள பகுதிகளில் ஆழமான ஃபவுண்டேஷன்கள் பெரும்பாலும் தேவைப்படுகிறது.
ஆழமான ஃபவுண்டேஷன்களின் வகைகள் பின்வருவனவற்றை உள்ளடக்கியது
1. பைல் ஃபவுண்டேஷன்கள்s
2. கைசன் ஃபவுண்டேஷன்கள்s
3. பேஸ்மன்ட் ஃபவுண்டேஷன்கள்
4. போயன்சி ராஃப்ட் (அல்லது மிதக்கும் ஃபவுண்டேஷன்கள்)
5. ஷாஃப்ட் ஃபவுண்டேஷன்கள் (shaft foundations)
ஆழமான ஃபவுண்டேஷன்கள், செலவு அதிகமாக மற்றும் சிக்கலாக இருந்தாலும் கூட, சவாலான தள சூழலில் விசைகளை மாற்றுவதற்கு முனை-தாங்கி(end-bearing) மற்றும் தோல் உராய்வை (skin friction) நம்பி இருக்கும் பட்சத்தில் ஆழமான ஃபவுண்டேஷன்கள் நிலைத்து நிற்கும் தன்மை மற்றும் பாதுகாப்பை உறுதிப்படுத்துகின்றன.
மேலோட்டமான மற்றும் ஆழமான ஃபவுண்டேஷன்களில் எதை தேர்வு செய்யும்போது, தேர்வு செய்த அந்த வகை ஃபவுண்டேஷன்கள், பிராஜெக்ட்டின் தேவைகள், புவிதொழில்நுட்ப நிலைகள், மற்றும் வரவுசெலவு சிக்கல்களுக்கு உகந்ததா என்பதை உறுதி செய்ய பல்வேறு விதமான காரணிகளை கவனமாக கருத்தில் கொள்ள வேண்டும். சம்பந்தப்பட்ட அம்சங்களின் அடிப்படையில் கீழே அவை ஒப்பிடப்பட்டுள்ளன.
மேலோட்டமான மற்றும் ஆழமான ஃபவுண்டேஷன்களுக்கிடையே உள்ள வித்தியாசங்கள் |
ஷேலோ ஃபவுண்டேஷன் |
Deep Foundation |
வரையறை |
தரை தளத்தின் அருகாமையில் வைத்து ஷோலோ ஆழத்தில் பளுவை பரிமாற்றுதல் |
Located at a greater depth, transferring loads to deep strata |
ஆழம் |
பொதுவாக 3 மீட்டர் அல்லது அதற்கும் குறைவாக |
More than 3 metres, exceeding the depth of shallow foundations |
செலவு |
எளிதான கட்டுமானம் என்பதால் செலவு குறைவு மற்றும் குறைவான பணியாளர்களே போதுமானது |
More expensive due to complex construction and skilled labour |
கட்டுமான செயல்முறை |
எளிதானது, சிறு குழிகளாக தோண்டி ரீயின்ஃபோர்ஸ்டு கான்கிரீட் ஃபூட்டிங்கை நிரவப்படாத மண் மீது அமைத்தால் போதும். |
May involve complex processes like drilling or driving piles, requiring large machinery |
லோட் மாற்றம் |
எண்ட்-பியரிங்க் வாயிலாக |
Utilises both end-bearing and skin friction |
நன்மைகள் |
குறைவான பணியாளர்கள் போதும், எளிதான கட்டுமானம், குறைந்த செலவு |
Suitable for heavy loads, provides lateral support, resists uplift |
தீமைகள் |
செட்டில்மெண்ட் பொதுவாக இலகுவான கட்டமைப்புகளுக்குட்பட்டது, லேட்ரல் லோட்களில் வலிமையிழந்துவிடும் |
More expensive, requires skilled labour, construction complexity |
இந்தியாவில் கட்டிடத் திட்டங்களுக்காக மேலோட்டமான ஃபவுண்டேஷன் (Shallow Foundation) மற்றும் ஆழ ஃபவுண்டேஷன் (Deep Foundation) ஆகியவற்றில் ஒன்றை தேர்ந்தெடுக்கும்போது, கீழ்கண்ட முக்கிய அம்சங்களை கவனிக்க வேண்டும்:
1.மண் பகுப்பாய்வு:
மண் அமைப்பு மற்றும் அதன் சுமை தாங்கும் திறனை (bearing capacity) அறிந்து, ஏற்ற ஃபவுண்டேஷனை தேர்ந்தெடுப்பது முக்கியம்.
2.பிராஜெக்ட் லோட் தேவைகள்:
கட்டிடத்தில் எதிர்பார்க்கப்படும் லோட்களை மதிப்பீடு செய்து, ஆழமான ஃபவுண்டேஷன் தேவையா என்பதைக் கணிக்க வேண்டும்.
3. செலவுகள்:
இரண்டு வகை ஃபவுண்டேஷன்களுக்கும் தேவையான பொருட்கள், லேபர் கூலிகள், உபகரணங்கள் மற்றும் கட்டுமான நேரம் போன்றவை அடிப்படையில் செலவுகளை ஒப்பிட வேண்டும்.
4. சுற்றுச்சூழல் தாக்கம்:
அகழ்வுப் பணிகள் மற்றும் கட்டுமான நடவடிக்கைகள் சுற்றுச்சூழலுக்கு ஏற்படுத்தும் தாக்கங்களை மதிப்பீடு செய்ய வேண்டும்.
5.கட்டிட வடிவமைப்பு (Structural Design):
கட்டுமானம் தாங்க வேண்டிய லோட்கள் மற்றும் வடிவமைப்பின் தன்மையும், ஃபவுண்டேஷனின் தேர்வை தீர்மானிக்கும்.
6. ஒழுங்குமுறை அனுமதி:
உள்ளூர் கட்டிட நெறிமுறைகள் மற்றும் விதிமுறைகளை பின்பற்றுவது அவசியம்.
7. நிபுணரின் ஆலோசனை:
மண் விஞ்ஞான நிபுணர்கள் மற்றும் ஃபவுண்டேஷன் பற்றி நன்கு அறிந்த நிபுணர்களிடம் ஆலோசனை பெரும்பொழுது, இடத்தின் தனிப்பட்ட சூழ்நிலைகளுக்கு ஏற்ப சிறந்த ஃபவுண்டேஷனைத் தேர்வு செய்ய உதவும்.
மேலோட்டமான மற்றும் ஆழமான ஃபவுண்டேஷனில் உள்ள வேறுபாடுகளைப் புரிந்து கொள்வது, எந்தவொரு கட்டிடத் திட்டத்திற்கும் மிக முக்கியமானது.மேலோட்டமான ஃபவுண்டேஷன் என்பது, கட்டிடங்களின் சுமைகள் அதிகம் இல்லாத போதும், மண் மேற்பரப்பு வலிமையாக இருக்கும்போதும் சிறப்பாக வேலை செய்யும்.ஆழமான ஃபவுண்டேஷன் என்பது, மண் நிலைத்தன்மை குறைவாக இருக்கும்போது அல்லது கட்டிடத்தின் சுமை அதிகமாக இருக்கும்போது தேவைப்படும்.உங்கள் கட்டிடம் வலிமையுடன் நிலைத்தும், பாதுகாப்புடனும் இருக்கிறதா என்பதை உறுதி செய்ய சரியான ஃபவுண்டேஷன் வகையைத் தேர்வு செய்வதே முதல் பெரிய படியாகும்.
மேலோட்டமான ஃபவுண்டேஷனின் அதிகபட்ச ஆழம் பொதுவாக 3 மீட்டர் (சுமார் 10 அடி) வரை இருக்கலாம். இது மண் வகை மற்றும் கட்டிட லோட்கள் போன்ற நிலைகளின் அடிப்படையில் தீர்மானிக்கப்படுகிறது. இது நீடித்து நிலைக்கும் ஆதரவை குறைந்த அகழ்வு செய்தாலே வழங்கும்.
மேலோட்டமான ஃபவுண்டேஷன்களின் இரண்டு அடிப்படை வகைகள் - ஃஸ்ப்ரெட் ஃபூட்டிங்குகள். இவை கட்டிடத்தின் சுமையை பரந்த பரப்பில் பரப்புகிறது. இதில் தனி ஃபூட்டிங் மற்றும் ஸ்ட்ரிப் ஃபூட்டிங் ஆகியவை அடங்கும். மேட் ஃபவுண்டேஷன்கள், இவை முழு கட்டிடத்திற்கும் ஆதரவை கொடுக்கும் வகையில் ஒரே பெரிய ஃபவுண்டேஷனாக அமைக்கப்படுகிறது.
ஒரு ஆழக் ஃபவுண்டேஷனின் (Deep Foundation) ஆழம் நிலத்தடியில் இருந்து 20 அடி முதல் 65 அடி அல்லது அதற்கு மேல் வரை இருக்கும். இது உறுதியான அடிநில மண் அல்லது பாரையினை அடையை அடையும் வரை ஆழமாக இருக்கிறது. மேலும் பெரும் சுமைகளை தாங்கக்கூடிய வலிமையான ஆதரவை வழங்குகிறது.

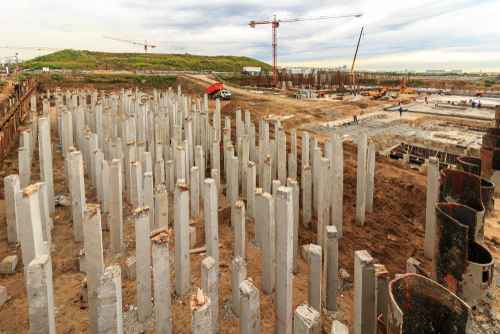

ஆழமான ஃபவுண்டேஷனுக்கான சாதாரண உதாரணம் பைல் ஃபவுண்டேஷன் (Pile Foundation) ஆகும். இது கான்கிரீட் அல்லது ஸ்டீல் கொண்டு செய்யப்பட்ட நீளமான, மெல்லிய காலமண்கள் ஆகும். மண்ணின் வலிமையான அடுக்குகள் அல்லது பாறைகளை அடையும் வரை, ட்ரில்லிங் அல்லது ட்ரைவிங் மூலம் இவ்வகை ஃபவுண்டேஷன்கள் பூமியின் ஆழத்திற்குள் பொருத்தப்படும்.
