ರಚನಾತ್ಮಕ ಎಂಜಿನಿಯರಿಂಗ್‌ನ ಅತ್ಯಗತ್ಯ ಅಂಶವಾದ ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯವು ಭೂಮಿಯ ಮೇಲ್ಮೈ ಬಳಿ ಇರಿಸಲಾದ ಒಂದು ರೀತಿಯ ಅಡಿಪಾಯವಾಗಿದೆ, ಸಾಮಾನ್ಯವಾಗಿ ಅದರ ಅಗಲಕ್ಕಿಂತ ಕಡಿಮೆ ಆಳವಾಗಿರುತ್ತದೆ. ರಚನೆಯ ಕೆಳಗಿರುವ ನೆಲವು ಗಮನಾರ್ಹ ಚಲನೆಯಿಲ್ಲದೆ ಹೊರೆಯನ್ನು ಬೆಂಬಲಿಸುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿದ್ದಾಗ ಈ ಅಡಿಪಾಯ ವಿಧಾನವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.
ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯಗಳ ವಿಧಗಳಲ್ಲಿ ಇವು ಸೇರಿವೆ:
1. ವೈಯಕ್ತಿಕ (ಪ್ರತ್ಯೇಕ) ಅಡಿಪಾಯಗಳು
2. ಸಂಯೋಜಿತ ಅಡಿಪಾಯಗಳು
3. ರಾಫ್ಟ್‌ ಅಥವಾ ಮ್ಯಾಟ್ ಅಡಿಪಾಯಗಳು
4. ಸ್ಟ್ರಿಪ್ ಅಡಿಪಾಯಗಳು
5. ಸ್ಲ್ಯಾಬ್-ಆನ್-ಗ್ರೇಡ್ ಅಡಿಪಾಯಗಳು
ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯಗಳು ಕಟ್ಟಡದ ಹೊರೆಯನ್ನು ರಚನೆಯ ತಳದಲ್ಲಿರುವ ದೊಡ್ಡ ಪ್ರದೇಶದ ಮೇಲೆ, ನೇರವಾಗಿ ಮೇಲ್ಮೈ ಮಣ್ಣಿಗೆ ವಿತರಿಸುತ್ತವೆ. ಸಾಮಾನ್ಯ ವಿಧಗಳಲ್ಲಿ ಸ್ಲ್ಯಾಬ್-ಆನ್-ಗ್ರೇಡ್, ಮ್ಯಾಟ್, ಹರಡಿದ ಅಡಿಪಾಯಗಳು ಮತ್ತು ಸ್ಟ್ರಿಪ್ ಅಡಿಪಾಯಗಳು ಸೇರಿವೆ. ಅವು ಆಳವಾದ ಅಡಿಪಾಯಗಳಿಗಿಂತ ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿ ಮತ್ತು ನಿರ್ಮಿಸಲು ಕಡಿಮೆ ಸಂಕೀರ್ಣತೆ ಹೊಂದಿರುತ್ತವೆ. ಇದರಿಂದಾಗಿ ಅವು ಹೆಚ್ಚಿನ ಹೊರೆ ಬೀಳದ ಕಟ್ಟಡಗಳಿಗೆ ಸೂಕ್ತವಾಗಿವೆ.
ದುರ್ಬಲ, ಮೇಲ್ಮೈ ಮಣ್ಣಿನ ಕಾರಣದಿಂದಾಗಿ ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯಗಳು ಸದೃಢವಾಗಿ ನಿಲ್ಲವುದಿಲ್ಲ ಎಂಬಂತಹ ಸಂದರ್ಭದಲ್ಲಿ ಆಳವಾದ ಅಡಿಪಾಯವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ. ಇದು ರಚನಾತ್ಮಕ ಹೊರೆಗಳನ್ನು ಬಲವಾದ, ಹೆಚ್ಚು ಸ್ಥಿರವಾದ ಮೇಲ್ಮೈ ಪದರಗಳಿಗೆ ವರ್ಗಾಯಿಸಲು ಭೂಮಿಯ ಆಳಕ್ಕೆ ವಿಸ್ತರಿಸುತ್ತದೆ. ಎತ್ತರದ ರಚನೆಗಳು, ದೊಡ್ಡ ಕಟ್ಟಡಗಳು ಅಥವಾ ಅಸ್ಥಿರ ಮಣ್ಣು ಇರುವ ಪ್ರದೇಶಗಳಲ್ಲಿ ಆಳವಾದ ಅಡಿಪಾಯಗಳು ಹೆಚ್ಚಾಗಿ ಅಗತ್ಯವಾಗಿವೆ.
ಆಳವಾದ ಅಡಿಪಾಯಗಳ ವಿಧಗಳಲ್ಲಿ ಇವು ಸೇರಿವೆ:
1. ಎತ್ತರದ ಅಡಿಪಾಯಗಳು
2. ಕೈಸನ್ ಅಡಿಪಾಯಗಳು
3. ನೆಲಮಾಳಿಗೆಯ ಅಡಿಪಾಯ
4. ಬಯಾನ್ಸಿ ರಾಫ್ಟ್‌ (ಅಥವಾ ತೇಲುವ ಅಡಿಪಾಯಗಳು)
5. ಶಾಫ್ಟ್ ಅಡಿಪಾಯಗಳು
ಶಕ್ತಿಯ ವರ್ಗಾವಣೆಗಾಗಿ ಎಂಡ್-ಬಿಯರಿಂಗ್‌ ಮತ್ತು ಹೊರಗಿನ ಪದರದ ಘರ್ಷಣೆ ಎರಡನ್ನೂ ಅವಲಂಬಿಸುವ ಆಳವಾದ ಅಡಿಪಾಯಗಳು, ಹೆಚ್ಚಿನ ವೆಚ್ಚ ಮತ್ತು ಸಂಕೀರ್ಣತೆಯ ಹೊರತಾಗಿಯೂ, ಸವಾಲಿನ ನೆಲದ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಕಟ್ಟಡಗಳ ಸದೃಢತೆ ಮತ್ತು ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತವೆ.
ಆಳವಿಲ್ಲದ ಮತ್ತು ಆಳವಾದ ಅಡಿಪಾಯಗಳ ನಡುವೆ ಯಾವುದನ್ನು ಆಯ್ಕೆ ಮಾಡಬೇಕೆಂಬುದನ್ನು ನಿರ್ಧಿಸಲು ಯೋಜನೆಯ ಅಗತ್ಯಗಳು, ಜಿಯೋಟೆಕ್ನಿಕಲ್ ಪರಿಸ್ಥಿತಿಗಳು ಮತ್ತು ಬಜೆಟ್ ನಿರ್ಬಂಧಗಳಿಗೆ ಉತ್ತಮವಾಗಿ ಹೊಂದುತ್ತದೆ ಎಂಬುದನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಬೇಕು. ಇದಕ್ಕಾಗಿ ವಿವಿಧ ಅಂಶಗಳನ್ನು ಎಚ್ಚರಿಕೆಯಿಂದ ಪರಿಗಣಿಸುವ ಅಗತ್ಯವಿದೆ. ಸಂಬಂಧಿತ ಅಂಶಗಳನ್ನು ಆಧರಿಸಿದ ಹೋಲಿಕೆಯನ್ನು ಕೆಳಗೆ ನೀಡಲಾಗಿದೆ:
ಆಳವಿಲ್ಲದ ಮತ್ತು ಆಳವಾದ ಅಡಿಪಾಯದ ನಡುವಿನ ವ್ಯತ್ಯಾಸ |
ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯ |
Deep Foundation |
ವಿವರಣೆ |
ಭೂಮಿಯ ಮೇಲ್ಮೈ ಬಳಿ ಇರಿಸಲಾಗುತ್ತದೆ, ಆಳವಿಲ್ಲದ ಆಳದಲ್ಲಿ ಹೊರೆಗಳನ್ನು ವರ್ಗಾಯಿಸುತ್ತದೆ. |
Located at a greater depth, transferring loads to deep strata |
ಆಳ |
ಸಾಮಾನ್ಯವಾಗಿ ಸುಮಾರು 3 ಮೀಟರ್ ಅಥವಾ ಅದಕ್ಕಿಂತ ಕಡಿಮೆ |
More than 3 metres, exceeding the depth of shallow foundations |
ವೆಚ್ಚ |
ಸರಳ ನಿರ್ಮಾಣ ಮತ್ತು ಕಾರ್ಮಿಕರ ಕಾರಣದಿಂದಾಗಿ ಕಡಿಮೆ ವೆಚ್ಚದಾಯಕ |
More expensive due to complex construction and skilled labour |
ನಿರ್ಮಾಣ ಪ್ರಕ್ರಿಯೆ |
ಸರಳ ನಿರ್ಮಾಣ ಮತ್ತು ಕಾರ್ಮಿಕರ ಕಾರಣದಿಂದಾಗಿ ಕಡಿಮೆ ವೆಚ್ಚದಾಯಕ |
May involve complex processes like drilling or driving piles, requiring large machinery |
ಹೊರೆಯ ವರ್ಗಾವಣೆ |
ಪ್ರಾಥಮಿಕವಾಗಿ ಎಂಡ್-ಬೇರಿಂಗ್ ಮೂಲಕ |
Utilises both end-bearing and skin friction |
ಅನುಕೂಲಗಳು |
ಕಡಿಮೆ ಶ್ರಮ, ಸರಳ ನಿರ್ಮಾಣ, ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿ |
Suitable for heavy loads, provides lateral support, resists uplift |
ಅನಾನುಕೂಲಗಳು |
ಹಗುರವಾದ ರಚನೆಗಳಿಗೆ ಸೀಮಿತವಾದ ಸಂಭಾವ್ಯ ನೆಲೆ, ಪಾರ್ಶ್ವ ಹೊರೆಗಳ ವಿರುದ್ಧ ದುರ್ಬಲ. |
More expensive, requires skilled labour, construction complexity |
ಭಾರತದಲ್ಲಿ ನಿರ್ಮಾಣಕ್ಕಾಗಿ ಆಳವಾದ ಅಡಿಪಾಯ ಮತ್ತು ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯದ ನಡುವೆ ಆಯ್ಕೆ ಮಾಡುವಾಗ, ಹಲವಾರು ಪ್ರಮುಖ ಅಂಶಗಳನ್ನು ಪರಿಗಣಿಸಬೇಕು, ಅವುಗಳೆಂದರೆ:
1. ಮಣ್ಣಿನ ವಿಶ್ಲೇಷಣೆ: ಸೂಕ್ತವಾದ ಅಡಿಪಾಯದ ರೀತಿಯನ್ನು ಆಯ್ಕೆ ಮಾಡಲು ಮಣ್ಣಿನ ಗುಣ ಮತ್ತು ಭಾರ ಹೊರುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳಬೇಕು.
2. ಯೋಜನೆ ಹೊರೆಯ ಅವಶ್ಯಕತೆಗಳು: ಆಳವಾದ ಅಡಿಪಾಯ ಅಗತ್ಯವೇ ಎಂದು ನಿರ್ಧರಿಸಲು ನಿರೀಕ್ಷಿತ ಹೊರೆಗಳನ್ನು ಮೌಲ್ಯಮಾಪನ ಮಾಡಬೇಕು.
3. ವೆಚ್ಚ ಪರಿಗಣನೆಗಳು: ವಸ್ತುಗಳು, ಕಾರ್ಮಿಕರು, ಸಲಕರಣೆಗಳು ಮತ್ತು ನಿರ್ಮಾಣ ಸಮಯ ಸೇರಿದಂತೆ ಎರಡೂ ರೀತಿಯ ಆರ್ಥಿಕ ಪರಿಣಾಮಗಳನ್ನು ತಾಳೆ ಮಾಡಬೇಕು.
4. ಪರಿಸರದ ಪರಿಣಾಮ: ಉತ್ಖನನ ಮತ್ತು ನಿರ್ಮಾಣ ಚಟುವಟಿಕೆಗಳು ಪರಿಸರದ ಮೇಲೆ ಬೀರುವ ಪರಿಣಾಮಗಳನ್ನು ಪರಿಗಣಿಸುವುದು.
5. ರಚನಾತ್ಮಕ ವಿನ್ಯಾಸ: ಹೊರೆಗಳು ಮತ್ತು ವಿನ್ಯಾಸದ ಸ್ವರೂಪ ಹಾಗೂ ಪ್ರಮಾಣವು ಸಾಮಾನ್ಯವಾಗಿ ಅಡಿಪಾಯದ ಆಯ್ಕೆಯ ಮೇಲೆ ಪ್ರಭಾವ ಬೀರುತ್ತದೆ.
6. ನಿಯಂತ್ರಕ ಅನುಮೋದನೆ: ಸ್ಥಳೀಯ ಕಟ್ಟಡ ಸಂಹಿತೆಗಳು ಮತ್ತು ನಿಬಂಧನೆಗಳ ಅನುಸರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು.
7. ತಜ್ಞರ ಸಮಾಲೋಚನೆ: ನಿರ್ಮಾಣ ಸ್ಥಳದ ವಿಶಿಷ್ಟ ಪರಿಸ್ಥಿತಿಗಳ ಆಧಾರದ ಮೇಲೆ ಜಿಯೋಟೆಕ್ನಿಕಲ್ ಎಂಜಿನಿಯರ್‌ಗಳು ಮತ್ತು ಫೌಂಡೇಶನ್ ತಜ್ಞರಿಂದ ಸಲಹೆ ಪಡೆಯುವುದು.
ಆಳವಿಲ್ಲದ ಮತ್ತು ಆಳವಾದ ಅಡಿಪಾಯಗಳ ನಡುವಿನ ವ್ಯತ್ಯಾಸವನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವುದು ಯಾವುದೇ ಕಟ್ಟಡ ಯೋಜನೆಗೆ ನಿಜಕ್ಕೂ ಮುಖ್ಯವಾಗಿದೆ. ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯಗಳು ತುಂಬಾ ಭಾರವಿಲ್ಲದ ಮತ್ತು ಮೇಲ್ಮೈ ಬಳಿಯ ಮಣ್ಣು ಬಲವಾಗಿರುವ ಕಟ್ಟಡಗಳಿಗೆ ಉತ್ತಮವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ. ಮತ್ತೊಂದೆಡೆ, ಭಾರವಾದ ಹೊರೆಗಳನ್ನು ಹೊಂದಿರುವ ಅಥವಾ ಮಣ್ಣು ಅಷ್ಟು ಸ್ಥಿರವಾಗಿಲ್ಲದ ಕಟ್ಟಡಗಳಿಗೆ ಆಳವಾದ ಅಡಿಪಾಯಗಳು ಉತ್ತಮವಾಗಿವೆ. ಸರಿಯಾದ ಅಡಿಪಾಯ ಪ್ರಕಾರವನ್ನು ಆರಿಸುವುದು ನಿಮ್ಮ ಕಟ್ಟಡವು ಬಲವಾಗಿ ಮತ್ತು ಸುರಕ್ಷಿತವಾಗಿ ನಿಲ್ಲವುದನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಮೊದಲ ಮಹತ್ವದ ಹೆಜ್ಜೆಯಾಗಿದೆ.
ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯದ ಗರಿಷ್ಠ ಆಳವು ಸಾಮಾನ್ಯವಾಗಿ 3 ಮೀಟರ್ (ಸುಮಾರು 10 ಅಡಿ) ವರೆಗೆ ಇರುತ್ತದೆ, ಇದು ಮಣ್ಣಿನ ರೀತಿ ಮತ್ತು ಕಟ್ಟಡದಿಂದ ಆಗುವ ಹೊರೆಯಂತಹ ಪರಿಸ್ಥಿತಿಗಳ ಆಧಾರದ ಮೇಲೆ, ಕನಿಷ್ಠ ಉತ್ಖನನದೊಂದಿಗೆ ಸ್ಥಿರವಾದ ಬೆಂಬಲವನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ.
ಆಳವಿಲ್ಲದ ಅಡಿಪಾಯಗಳ ಎರಡು ಪ್ರಾಥಮಿಕ ವಿಧಗಳೆಂದರೆ: ಹರಡಿದ ಅಡಿಪಾಯಗಳು, ಇದು ಕಟ್ಟಡದ ಹೊರೆಯನ್ನು ವಿಶಾಲ ಪ್ರದೇಶದ ಮೇಲೆ ವಿತರಿಸುತ್ತದೆ ಮತ್ತು ವೈಯಕ್ತಿಕ ಹಾಗೂ ಪಟ್ಟಿಯ ತರಹದ ಅಡಿಪಾಯಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ; ಮತ್ತು ಮ್ಯಾಟ್ ಅಡಿಪಾಯಗಳು, ಇಡೀ ರಚನೆಯನ್ನು ಬೆಂಬಲಿಸಲು ಒಂದೇ ದೊಡ್ಡ ಅಡಿಪಾಯವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗುತ್ತದೆ.
ಆಳವಾದ ಅಡಿಪಾಯದ ಆಳವು ನೆಲಮಟ್ಟದಿಂದ 20 ಅಡಿ ಕೆಳಗೆ ಪ್ರಾರಂಭವಾಗುತ್ತದೆ ಮತ್ತು 65 ಅಡಿ ಅಥವಾ ಅದಕ್ಕಿಂತ ಹೆಚ್ಚು ವಿಸ್ತರಿಸಬಹುದು. ಈ ಆಳವು ಸ್ಥಿರವಾದ ಮಣ್ಣಿನ ಉಪಪದರಗಳು ಅಥವಾ ಬಂಡೆಗಲ್ಲುಗಳನ್ನು ತಲುಪುತ್ತದೆ, ಇದು ಭಾರವಾದ ಹೊರೆಗಳು ಮತ್ತು ಎತ್ತರದ ಕಟ್ಟಡಗಳಿಗೆ ಗಮನಾರ್ಹವಾದ ರಚನಾತ್ಮಕ ಸದೃಢತೆಯನ್ನು ನೀಡುತ್ತದೆ.

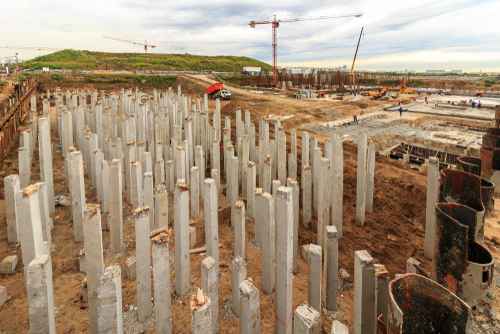

ಆಳವಾದ ಅಡಿಪಾಯದ ಸಾಮಾನ್ಯ ಉದಾಹರಣೆಯೆಂದರೆ ಎತ್ತರವಾದ ಅಡಿಪಾಯ. ಇವು ಕಾಂಕ್ರೀಟ್ ಅಥವಾ ಉಕ್ಕಿನಿಂದ ಮಾಡಿದ ಉದ್ದವಾದ, ತೆಳುವಾದ ಕಂಬಗಳಾಗಿರುತ್ತವೆ. ಇವುಗಳನ್ನು ಬಲವಾದ ಮಣ್ಣಿನ ಪದರಗಳು ಅಥವಾ ಬಂಡೆಯನ್ನು ತಲುಪುವಂತೆ ಮಾಡಲು ಡ್ರಿಲ್ಲಿಂಗ್‌ ಅಥವಾ ಡ್ರೈವಿಂಗ್‌ ಮೂಲಕ ಭೂಮಿಯ ಆಳಕ್ಕೆ ಸೇರಿಸಲಾಗುತ್ತದೆ.
