ഗ്രില്ലേജ് അടിസ്ഥാനം - തരങ്ങളും പ്രക്രിയയും

ദുർബലമായ മണ്ണിൽ കനത്ത ഭാരം താങ്ങാൻ രൂപകൽപ്പന ചെയ്ത ഒരു നിർമ്മാണ രീതിയാണ് ഗ്രില്ലേജ് അടിസ്ഥാനം. ഘടനയുടെ ഭാരം ഒരു വലിയ പ്രദേശത്ത് വ്യാപിപ്പിക്കുന്നതിന് ഒരു സമാന്തര ഘടനയിൽ തൂണുകളോ ഗ്രില്ലുകളോ സ്ഥാപിക്കുന്നത് ഇതിൽ ഉൾപ്പെടുന്നു. ഇത് അമിതമായ കുടിയേറ്റം തടയാനും കെട്ടിടത്തിന്റെ സ്ഥിരത ഉറപ്പാക്കാനും സഹായിക്കുന്നു. ഗ്രില്ലേജ് ഫൂട്ടിംഗ് സംവിധാനം ഭാരം ഫലപ്രദമായി വിതരണം ചെയ്യുന്നു, ഇത് പരമ്പരാഗത അടിത്തറകൾ സാധ്യമല്ലാത്ത പ്രദേശങ്ങളിൽ അനുയോജ്യമാണ്.

ഗ്രില്ലേജ് അടിസ്ഥനങ്ങളുടെ തരങ്ങൾ

1) സ്റ്റീൽ ഗ്രില്ലേജ് അടിസ്ഥാനം: സ്റ്റീൽ ഗ്രില്ലേജ് അടിസ്ഥാനങ്ങളിൽ പരസ്പരം ലംബമായി പാളികളായി ക്രമീകരിച്ചിരിക്കുന്ന സ്റ്റീൽ തൂണുകൾ ഉപയോഗിക്കുന്നു. താഴത്തെ പാളിയിൽ സാധാരണയായി ഭാരം കൂടിയ തൂണുകൾ അടങ്ങിയിരിക്കുന്നു, മുകളിലെ പാളിയിൽ ഭാരം കുറഞ്ഞ തൂണുകൾ അടങ്ങിയിരിക്കുന്നു. ഈ തരം കനത്ത ഭാരം വഹിക്കാൻ അനുയോജ്യമാണ്, കൂടാതെ മണ്ണിന്റെ ഉപരിതലത്തിനടുത്ത് ആവശ്യത്തിന് താങ്ങാനുള്ള ശേഷിയുള്ളതും എന്നാൽ ആഴത്തിലുള്ള തലങ്ങളിൽ അല്ലാത്തതുമായ സ്ഥലങ്ങളിൽ ഇത് പലപ്പോഴും ഉപയോഗിക്കുന്നു. സ്റ്റീൽ ഗ്രില്ലേജുകൾ അവയുടെ ശക്തി, ഈട്, കുറഞ്ഞ വ്യതിയാനത്തോടെ വലിയ ഭാരം കൈകാര്യം ചെയ്യാനുള്ള കഴിവ് എന്നിവയ്ക്ക് പേരുകേട്ടതാണ്.

2) ടിംബർ ഗ്രില്ലേജ് അടിസ്ഥാനം: ടിംബർ ഗ്രില്ലേജ് അടിസ്ഥാനങ്ങളിൽ സമാന്തര ഘടനയിൽ ക്രമീകരിച്ചിരിക്കുന്ന സംസ്കരിച്ച മരത്തൂണുകൾ ഉപയോഗിക്കുന്നു. താൽക്കാലിക ഘടനകളിലോ തടി എളുപ്പത്തിൽ ലഭ്യവും താങ്ങാനാവുന്ന വിലയുമുള്ള പ്രദേശങ്ങളിലോ ഇവ കൂടുതലായി കാണപ്പെടുന്നു. ടിംബർ ഗ്രില്ലേജുകൾ സ്റ്റീലിനേക്കാൾ ഭാരം കുറഞ്ഞതാണ്, ഇത് കൈകാര്യം ചെയ്യാനും സ്ഥാപിക്കാനും എളുപ്പമാണ്. എന്നിരുന്നാലും, അവ ഈടുനിൽക്കാത്തവയാണ്, കാലക്രമേണ അവ ക്ഷയിക്കാൻ സാധ്യതയുള്ളതിനാൽ വളരെ ഭാരമുള്ളതോ സ്ഥിരമായതോ ആയ ഘടനകൾക്ക് അനുയോജ്യമല്ല.

ഗ്രില്ലേജ് അടിസ്ഥാനം സ്ഥാപിക്കൽ

ഒരു ഗ്രില്ലേജ്അഅടിസ്ഥാനത്തിൻറെ സ്ഥാപിക്കൽ പ്രക്രിയയിൽ സ്ഥിരതയും ഈടും ഉറപ്പാക്കുന്നതിന് നിരവധി പ്രധാന ഘട്ടങ്ങൾ ഉൾപ്പെടുന്നു:

1) സ്ഥലം തയ്യാറാക്കൽ: അവശിഷ്ടങ്ങൾ, സസ്യങ്ങൾ, അല്ലെങ്കിൽ അയഞ്ഞ മണ്ണ് എന്നിവയിൽ നിന്ന് സ്ഥലംവൃത്തിയാക്കുന്നു. തുടർന്ന് അടിത്തറയ്ക്കായി ഒരു പരന്ന പ്രതലം സൃഷ്ടിക്കുന്നതിന് നിലം നിരപ്പാക്കുന്നു.

2) കുഴിക്കൽ: രൂപകൽപ്പനയെ അടിസ്ഥാനമാക്കി ആവശ്യമായ ആഴത്തിൽ ഒരു കുഴിക്കൽ നടത്തുന്നു. ആഴം മണ്ണിന്റെ അവസ്ഥയെയും ഭാരം താങ്ങാനുള്ള ആവശ്യകതകളെയും ആശ്രയിച്ചിരിക്കും.

3) ഗ്രില്ലുകൾ ഇടൽ:

a) സ്റ്റീൽ ഗ്രില്ലേജ് അടിസ്ഥാനങ്ങൾക്ക്, സ്റ്റീൽ തൂണുകൾ പാളികളായി സ്ഥാപിക്കുന്നു, താഴെ ഭാരമേറിയ തൂണുകളിലും മുകളിൽ ഭാരം കുറഞ്ഞ തൂണുകളിലും, പരസ്പരം ലംബമായി അവ സ്ഥാപിക്കുന്നു.

b) ടിംബർ ഗ്രില്ലേജ് അടിസ്ഥാനങ്ങൾക്ക്, സംസ്കരിച്ച മരത്തൂണുകൾ സമാനമായ സമാന്തര ഘടനയിൽ സ്ഥാപിക്കുന്നു, അവ സുരക്ഷിതമായി സ്ഥാപിക്കുകയും ശരിയായി വിന്യസിക്കുകയും ചെയ്യുന്നുവെന്ന് ഉറപ്പാക്കുന്നു.

4) വിന്യാസവും നിരപ്പാക്കലും: തുല്യമായ ഭാരം വിതരണം ഉറപ്പാക്കാൻ തൂണുകൾ വിന്യസിക്കുകയും നിരപ്പാക്കുകയും ചെയ്യുന്നു. അസമമായ വിന്യാസമോ ചരിവോ ഒഴിവാക്കാൻ ഈ ഘട്ടം നിർണായകമാണ്.

5) ദൃഢത നൽകൽ: ചില സന്ദർഭങ്ങളിൽ, അധിക സ്ഥിരത നൽകുന്നതിനായി തൂണുകൾ നിലത്ത് ദൃഢമാക്കി നിർത്തുന്നു, പ്രത്യേകിച്ച് ഭൂകമ്പത്തിനോ മണ്ണിന്റെ സ്ഥാനചലനത്തിനോ സാധ്യതയുള്ള പ്രദേശങ്ങളിൽ.

6) ഗുണനിലവാര പരിശോധന: അടുത്ത നിർമ്മാണ ഘട്ടത്തിലേക്ക് കടക്കുന്നതിന് മുമ്പ് എല്ലാ തൂണുകളും ശരിയായി സ്ഥാപിച്ചിട്ടുണ്ടെന്നും വിന്യസിച്ചിട്ടുണ്ടെന്നും, സുരക്ഷിതമാണെന്നും ഉറപ്പാക്കാൻ സമഗ്രമായ പരിശോധന നടത്തുന്നു.

ഗ്രില്ലേജ് അടിസ്ഥാനത്തിന്റെ നിർമ്മാണ പ്രക്രിയ

ഒരു ഗ്രില്ലേജ് അടിസ്ഥാനത്തിന്റെ നിർമ്മാണ പ്രക്രിയ സമഗ്രമാണ്, ആസൂത്രണം മുതൽ പൂർത്തീകരണം വരെയുള്ള മുഴുവൻ നിർമ്മാണവും ഇതിൽ ഉൾപ്പെടുന്നു. ഘട്ടങ്ങളുടെ ഒരു വിശദീകരണം ഇതാ:

1) രൂപകൽപ്പനയും ആസൂത്രണവും: ഘടനയുടെ ഭാരം, ആവശ്യകതകൾ, മണ്ണിന്റെ അവസ്ഥ, പാരിസ്ഥിതിക ഘടകങ്ങൾ എന്നിവയെ അടിസ്ഥാനമാക്കി എഞ്ചിനീയർമാർ അടിത്തറ രൂപകൽപ്പന ചെയ്യുന്നു. ആവശ്യമായ വസ്തുക്കളുടെ തരവും വലുപ്പവും വ്യക്തമാക്കി വിശദമായ പദ്ധതികൾ വരയ്ക്കുന്നു.

2) കുഴിക്കൽ, തയ്യാറാക്കൽ: രൂപകൽപനയുടെ അംഗീകാരത്തിനു ശേഷം, സ്ഥലം ആവശ്യമായ ആഴത്തിൽ കുഴിച്ചെടുക്കുന്നു. മണ്ണ് ഒതുക്കി, സ്ഥിരതയും നീർവാർച്ചയും വർദ്ധിപ്പിക്കുന്നതിന് ഒരു മണൽ അല്ലെങ്കിൽ ചരൽ പാളി ചേർക്കാം.

3) ഗ്രില്ലുകളുടെ സ്ഥാനം:

a) സ്റ്റീൽ ഗ്രില്ലേജുകൾക്ക്, രൂപകൽപന അനുസരിച്ചുള്ള സ്റ്റീൽ തൂണുകൾ സ്ഥാപിക്കുന്നു, ഭാരം കൂടിയ തൂണുകളുടെ അടിഭാഗം മുതൽ ലംബമായി ക്രമീകരിച്ചിരിക്കുന്ന ഭാരം കുറഞ്ഞ തൂണുകളുടെ ഒരു പാളി വരെ നീളുന്നു.

b) ടിംബർ ഗ്രില്ലേജുകൾക്ക്, സംസ്കരിച്ച മരത്തൂണുകൾ സമാനമായ ഘടനയിലാണ് സ്ഥാപിച്ചിരിക്കുന്നത്. ഗ്രിഡ് ഘടന നിലനിർത്തുന്നുവെന്ന് ഉറപ്പാക്കാൻ ഓരോ തൂണും ശ്രദ്ധാപൂർവ്വം സ്ഥാപിച്ചിരിക്കുന്നു.

4) ബലപ്പെടുത്തൽ (ആവശ്യമെങ്കിൽ): അടിത്തറയുടെ ബലം വർദ്ധിപ്പിക്കുന്നതിന് സ്റ്റീൽ ബാറുകൾ പോലുള്ള അധിക ബലപ്പെടുത്തൽ വസ്തുക്കൾ ചേർക്കാവുന്നതാണ്. ഉയർന്ന ഭാരം പ്രതീക്ഷിക്കുന്ന സ്റ്റീൽ ഗ്രില്ലേജുകളിലാണ് ഈ ഘട്ടം കൂടുതൽ സാധാരണമായിരിക്കുന്നത്.

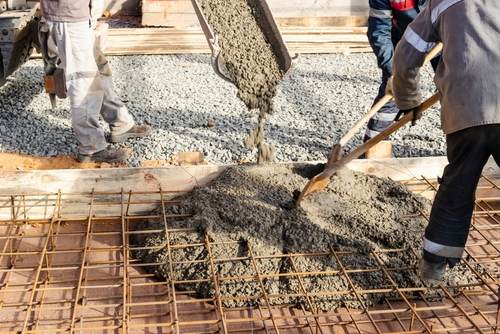

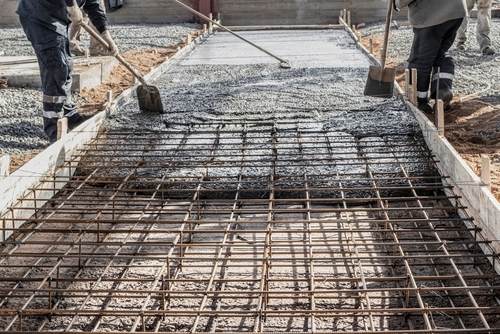

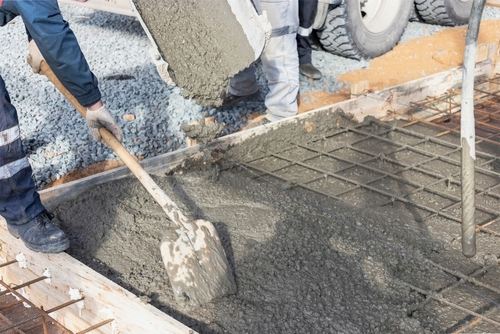

5) കോൺക്രീറ്റ് ഒഴിക്കൽ (ബാധകമെങ്കിൽ): കോൺക്രീറ്റ് ഗ്രില്ലേജ് അടിസ്ഥാനംനിർമ്മിക്കുന്ന സന്ദർഭങ്ങളിൽ, ക്രമീകരിച്ച ഗ്രില്ലുകൾക്ക് മുകളിൽ കോൺക്രീറ്റ് ഒഴിച്ച് ഒരു ഉറച്ച അടിത്തറ സൃഷ്ടിക്കുന്നു. കോൺക്രീറ്റ് ഉണങ്ങാനും കഠിനമാക്കാനും അനുവദിക്കപ്പെടുന്നു, ഇത് കൂടുതൽ നിർമ്മാണത്തിന് ശക്തമായ അടിത്തറ നൽകുന്നു.

6) അന്തിമ പരിശോധന: അടിസ്ഥാനം സ്ഥാപിച്ചതിനുശേഷം, വിന്യാസം,നിരപ്പാക്കൽ, ഘടനാപരമായ സമഗ്രത എന്നിവ പരിശോധിക്കുന്നതിനായി ഒരു അന്തിമ പരിശോധന നടത്തുന്നു. അടിസ്ഥാനം, സുരക്ഷയും ഗുണനിലവാര മാനദണ്ഡങ്ങളും പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കാൻ ആവശ്യമായ എല്ലാ ക്രമീകരണങ്ങളും നടത്തുന്നു.

7) പൂർത്തീകരണം: എല്ലാ പരിശോധനകളും തൃപ്തികരമായി പൂർത്തിയാകുമ്പോൾ, ഗ്രില്ലേജ് അടിസ്ഥാനം,നിർമിത ഘടനയെ പിന്തുണയ്ക്കാൻ തയാറാകുന്നു.ഇതോടെ ഗ്രില്ലേജ് അടിസ്ഥാന നിർമ്മാണ പ്രക്രിയയുടെ പൂർത്തീകരണം രേഖപെടുത്തുന്നു.
