ग्रिलेज फ़ाउंडेशन - प्रकार और प्रक्रिया

ग्रिलेज फ़ाउंडेशन एक निर्माण विधि है जिसे दुर्बल मिट्टी पर भारी भार सहने के लिए डिज़ाइन किया गया है। इसमें संरचना के भार को एक बड़े क्षेत्र में फैलाने के लिए, ग्रिड पैटर्न में बीम या ग्रिल बिछाए जाते हैं। यह अत्यधिक दबाव को रोकने में मदद करता है और इमारत की स्थिरता सुनिश्चित करता है। ग्रिलेज फ़ुटिंग सिस्टम, भार को प्रभावी ढंग से वितरित करता है, जिससे यह उन क्षेत्रों के लिए उपयुक्त हो जाता है जहाँ पारंपरिक नींव संभव नहीं हो सकती हैं।

ग्रिलेज फाउंडेशन के प्रकार

1) स्टील ग्रिलेज फाउंडेशन: स्टील ग्रिलेज फाउंडेशन में एक-दूसरे के लंबवत परतों में व्यवस्थित स्टील बीम का उपयोग किया जाता है। निचली परत में आमतौर पर भारी बीम होते हैं, जबकि ऊपरी परत में हल्के बीम होते हैं। इस प्रकार का फाउंडेशन, भारी वज़न के लिए उपयुक्त होता है और अक्सर वहाँ उपयोग किया जाता है जहाँ मिट्टी की भार वहन क्षमता, सतह के पास पर्याप्त होती है, लेकिन गहराई पर नहीं। स्टील ग्रिलेज अपनी मजबूती, टिकाऊपन और न्यूनतम झुकाव के कारण भारी वज़न को संभालने की क्षमता के लिए जाने जाते हैं।

2) इमारती लकड़ी (टिम्बर) का ग्रिलेज फाउंडेशन: टिम्बर ग्रिलेज फाउंडेशन में एक समान ग्रिड पैटर्न में व्यवस्थित उपचारित लकड़ी के बीम का उपयोग किया जाता है। ये अस्थायी संरचनाओं या उन क्षेत्रों में अधिक आम हैं जहाँ लकड़ी आसानी से उपलब्ध और सस्ती है। टिम्बर ग्रिलेज, स्टील की तुलना में हल्के होते हैं, जिससे उन्हें संभालना और स्थापित करना आसान हो जाता है। हालाँकि, ये कम टिकाऊ होते हैं और समय के साथ क्षय होने की संभावना के कारण बहुत भारी वज़न या स्थायी संरचनाओं के लिए उपयुक्त नहीं होते हैं।

ग्रिलेज फाउंडेशन की स्थापना

ग्रिलेज फाउंडेशन की स्थापना प्रक्रिया में स्थिरता और टिकाऊपन सुनिश्चित करने के लिए कई महत्वपूर्ण चरण शामिल होते हैं:

1) साइट को तैयार करना: साइट को किसी भी मलबे, वनस्पति या ढीली मिट्टी से साफ किया जाता है। फिर नींव के लिए समतल सतह बनाने के लिए ज़मीन को समतल किया जाता है।

2) उत्खनन (खुदाई): डिज़ाइन के आधार पर आवश्यक गहराई तक उथली खुदाई की जाती है। ये गहराई, मिट्टी की स्थिति और भार वहन करने की आवश्यकताओं पर निर्भर करेगी।

3) ग्रिल बिछाना:

क) स्टील ग्रिलेज नींव के लिए, स्टील बीम को परतों में रखा जाता है, सबसे पहले भारी बीम को नीचे और हल्के बीम को ऊपर, एक दूसरे के लंबवत रखा जाता है।

ख) टिम्बर ग्रिलेज नींव के लिए, उपचारित टिम्बर के बीम को एक समान ग्रिड पैटर्न में रखा जाता है, यह सुनिश्चित करते हुए कि वे सुरक्षित रूप से रखे गए हैं और सही ढंग से संरेखित हैं।

4) संरेखण और समतलीकरण: भार का समान वितरण सुनिश्चित करने के लिए बीमों को संरेखित और समतल किया जाता है। किसी भी असमान जमाव या झुकाव से बचने के लिए यह चरण अत्यंत महत्वपूर्ण है।

5) एंकरिंग: कुछ मामलों में, अतिरिक्त स्थिरता प्रदान करने के लिए, विशेष रूप से भूकंप या मिट्टी के खिसकने की संभावना वाले क्षेत्रों में, बीमों को ज़मीन पर एंकर (सुरक्षित रूप से जोड़ना) किया जा सकता है।

6) गुणवत्ता जाँच: अगले निर्माण चरण पर आगे बढ़ने से पहले यह सुनिश्चित करने के लिए गहन निरीक्षण किया जाता है कि सभी बीम ठीक से स्थापित, संरेखित और सुरक्षित हैं।

ग्रिलेज फ़ाउंडेशन की निर्माण प्रक्रिया

ग्रिलेज फ़ाउंडेशन की निर्माण प्रक्रिया व्यापक होती है, जिसमें योजना से लेकर निर्माण पूरा होने तक की पूरी प्रक्रिया शामिल होती है। चरणों का विवरण नीचे दिया गया है:

1) डिज़ाइन और योजना: इंजीनियर संरचना की भार आवश्यकताओं, मिट्टी की स्थिति और पर्यावरणीय कारकों के आधार पर नींव का डिज़ाइन तैयार करते हैं। आवश्यक सामग्रियों के प्रकार और आकार को निर्दिष्ट करते हुए विस्तृत योजनाएँ तैयार की जाती हैं।

2) उत्खनन (खुदाई) और तैयारी: डिज़ाइन स्वीकृति के बाद, साइट की आवश्यक गहराई तक खुदाई की जाती है। मिट्टी को सघन किया जाता है, और स्थिरता तथा जल निकासी बढ़ाने के लिए रेत या बजरी की एक परत डाली जा सकती है।

3) ग्रिल्स की स्थापना:

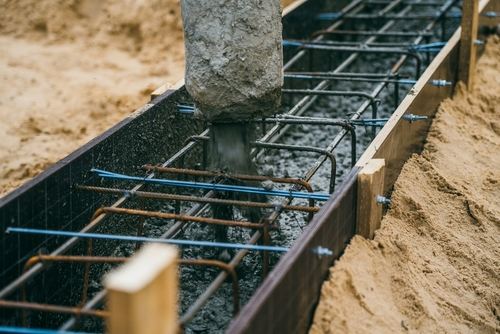

क) स्टील ग्रिलेज के लिए, स्टील बीम को डिज़ाइन के अनुसार रखा जाता है, सबसे पहले भारी बीम की निचली परत लगाई जाती है और उसके बाद लंबवत रूप से व्यवस्थित हल्के बीम की एक परत लगाई जाती है।

ख) इमारती लकड़ी (टिम्बर) की ग्रिलेज के लिए, उपचारित टिम्बर की बीम को एक समान पैटर्न में रखा जाता है। ग्रिड पैटर्न बनाए रखने के लिए प्रत्येक बीम को सावधानीपूर्वक रखा जाता है।

4) सुदृढ़ीकरण (यदि आवश्यक हो): नींव की मजबूती बढ़ाने के लिए स्टील बार जैसी अतिरिक्त सुदृढ़ीकरण सामग्री डाली जा सकती है। यह चरण स्टील ग्रिलेज में अधिक आम है जहाँ अधिक भार अपेक्षित होता है।

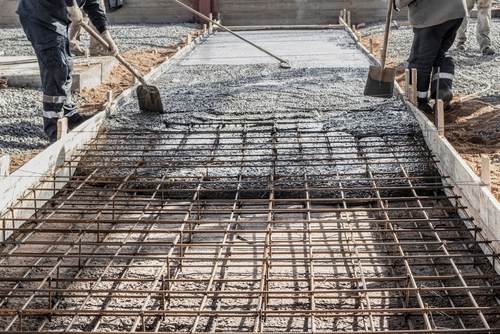

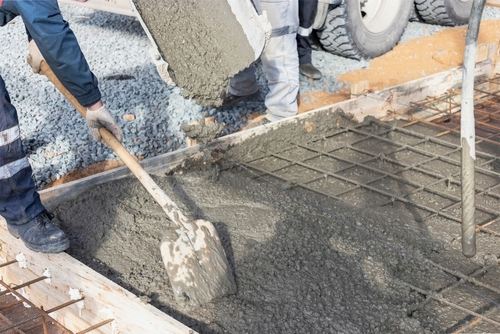

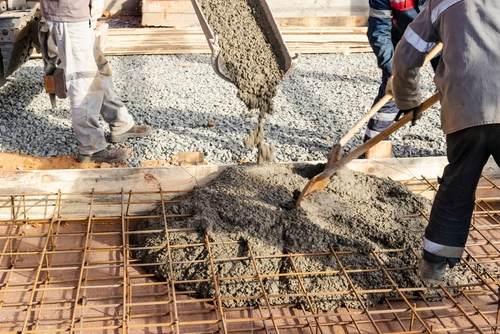

5) कंक्रीट डालना (यदि लागू हो): जहाँ कंक्रीट ग्रिलेज नींव का निर्माण किया जा रहा है, वहाँ एक ठोस आधार बनाने के लिए व्यवस्थित ग्रिल्स के ऊपर कंक्रीट डाला जाता है। कंक्रीट को जमने (क्योरिंग) और सख्त होने दिया जाता है, जिससे आगे के निर्माण के लिए एक मजबूत नींव मिलती है।

6) अंतिम निरीक्षण और परीक्षण: नींव स्थापित होने के बाद, संरेखण, स्तर और संरचनात्मक अखंडता की जाँच के लिए एक अंतिम निरीक्षण किया जाता है। यह सुनिश्चित करने के लिए कि नींव सुरक्षा और गुणवत्ता मानकों को पूरा करती है, आवश्यक समायोजन किए जाते हैं।

7) पूर्णता: सभी जाँच पूरी होने के बाद, नींव संरचना को सहारा देने के लिए तैयार हो जाती है, जिससे ग्रिलेज नींव निर्माण प्रक्रिया पूरी हो जाती है।
