ग्रिलेज फाउंडेशन - प्रकार आणि प्रक्रिया

ग्रिलेज फाउंडेशन ही एक बांधकाम पद्धत आहे जी कमकुवत मातीवर जड भार सहन करण्यासाठी डिझाइन केलेली आहे. यामध्ये ग्रिड पॅटर्नमध्ये बीम किंवा ग्रिल्स घालणे समाविष्ट आहे जेणेकरून स्ट्रक्चर्सचे वजन मोठ्या क्षेत्रावर पसरेल. हे जास्त प्रमाणात जमा होण्यास प्रतिबंध करण्यास मदत करते आणि इमारतीची स्थिरता सुनिश्चित करते. ग्रिलेज फूटिंग सिस्टम प्रभावीपणे भार वितरित करते, ज्यामुळे ते अशा क्षेत्रांसाठी योग्य बनते जिथे पारंपारिक फाउंडेशन शक्य नसतील.

ग्रिलेज फाउंडेशनचे प्रकार

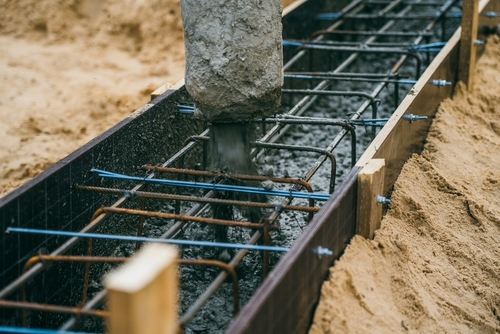

१) स्टील ग्रिलेज फाउंडेशन: स्टील ग्रिलेज फाउंडेशनमध्ये स्टील बीम एकमेकांना लंब असलेल्या थरांमध्ये मांडलेले असतात. खालच्या थरात सामान्यतः जड बीम असतात, तर वरच्या थरात हलके बीम असतात. हा प्रकार जड भारांसाठी आदर्श आहे आणि बहुतेकदा जमिनीची पृष्ठभागाजवळ पुरेशी भार सहन करण्याची क्षमता असलेल्या ठिकाणी वापरला जातो परंतु खोलवर नाही. स्टील ग्रिलेज त्यांच्या ताकदीसाठी, टिकाऊपणासाठी आणि कमीत कमी विक्षेपणासह मोठे भार हाताळण्याच्या क्षमतेसाठी ओळखले जातात.

2) टिंबर ग्रिलेज फाउंडेशन: टिंबर ग्रिलेज फाउंडेशन समान ग्रीड पॅटर्नमध्ये व्यवस्था केलेले उपचारित लाकूड बीम वापरतात. ते तात्पुरत्या स्ट्रक्चर्समध्ये किंवा लाकूड सहज उपलब्ध आणि परवडणारे असलेल्या प्रदेशांमध्ये अधिक सामान्य आहेत. लाकडी ग्रिलेज स्टीलपेक्षा हलके असतात, ज्यामुळे ते हाताळणे आणि स्थापित करणे सोपे होते. तथापि, ते कमी टिकाऊ असतात आणि कालांतराने कुजण्याची शक्यता असल्याने ते खूप जड भार किंवा कायमस्वरूपी संरचनांसाठी योग्य नसतात.

ग्रिलेज फाउंडेशनची स्थापना

ग्रिलेज फाउंडेशनच्या स्थापनेच्या प्रक्रियेत स्थिरता आणि टिकाऊपणा सुनिश्चित करण्यासाठी अनेक महत्त्वाचे टप्पे समाविष्ट आहेत:

1) साइट तयार करणे: साइट कोणत्याही मोडतोड, वनस्पती किंवा सैल माती साफ केली आहे. त्यानंतर पायासाठी सपाट पृष्ठभाग तयार करण्यासाठी जमीन समतल केली जाते.

२) एक्सकेव्हेशन: डिझाइननुसार आवश्यक खोलीपर्यंत उथळ एक्सकेव्हेशन केले जाते. खोली मातीची परिस्थिती आणि भार सहन करण्याच्या आवश्यकतांवर अवलंबून असेल.

३) ग्रिल्स घालणे:

अ) स्टील ग्रिलेज फाउंडेशनसाठी, स्टील बीम थरांमध्ये ठेवलेले असतात, तळाशी जड बीम आणि वर हलक्या बीमपासून सुरुवात करून, एकमेकांना लंब असतात.

ब) लाकडी ग्रिलेज फाउंडेशनसाठी, प्रक्रिया केलेले लाकडी बीम समान ग्रिड पॅटर्नमध्ये घातले जातात, जेणेकरून ते सुरक्षितपणे ठेवलेले आणि योग्यरित्या अलाइन केले जातील.

४) अलाइनमेंट आणि समतलीकरण: समान भार वितरण सुनिश्चित करण्यासाठी बीम संरेखित आणि समतल केले जातात. कोणत्याही असमान सेटलमेंट किंवा झुकण्यापासून टाळण्यासाठी ही पायरी महत्त्वपूर्ण आहे.

५) अँकरिंग: काही प्रकरणांमध्ये, अतिरिक्त स्थिरता प्रदान करण्यासाठी बीम जमिनीवर अँकर केले जाऊ शकतात, विशेषतः भूकंप किंवा माती हलवण्याची शक्यता असलेल्या प्रदेशांमध्ये.

६) गुणवत्ता तपासणी: पुढील बांधकाम टप्प्यात जाण्यापूर्वी सर्व बीम योग्यरित्या स्थापित, संरेखित आणि सुरक्षित आहेत याची खात्री करण्यासाठी सखोल तपासणी केली जाते.

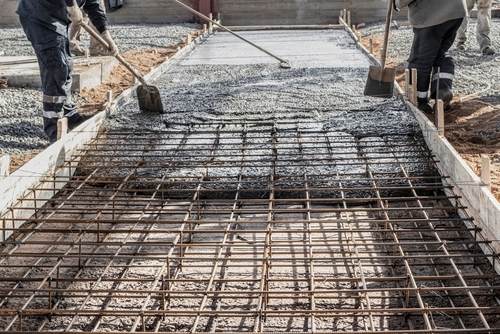

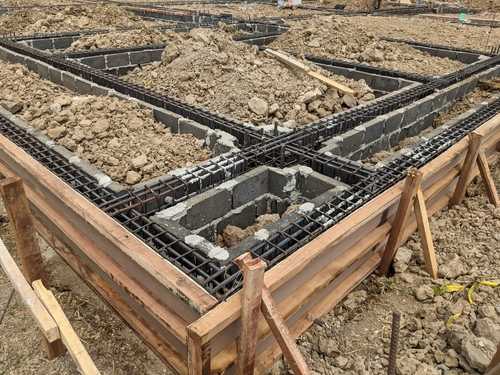

ग्रिलेज फाउंडेशनची बांधकाम प्रक्रिया

ग्रिलेज फाउंडेशनची बांधकाम प्रक्रिया व्यापक असते, ज्यामध्ये नियोजनापासून ते पूर्ण होईपर्यंत संपूर्ण बांधकाम समाविष्ट असते. येथे पायऱ्यांचे विभाजन आहे:

१) डिझाइन आणि नियोजन: इंजिनियर संरचनेच्या भार आवश्यकता, मातीची परिस्थिती आणि पर्यावरणीय घटकांवर आधारित पाया डिझाइन करतात. आवश्यक असलेल्या साहित्याचा प्रकार आणि आकार निर्दिष्ट करून तपशीलवार आराखडे तयार केले जातात.

२) एक्सकेव्हेशन आणि तयारी: डिझाइन मंजूर झाल्यानंतर, जागेचे आवश्यक खोलीपर्यंत एक्सकेव्हेशन केले जाते. माती कॉम्पॅक्ट केली जाते आणि स्थिरता आणि निचरा वाढविण्यासाठी वाळू किंवा रेतीचा थर जोडला जाऊ शकतो.

३) ग्रिल्सची जागा:

अ) स्टील ग्रिलेजसाठी, स्टील बीम डिझाइननुसार ठेवले जातात, जड बीमच्या खालच्या थरापासून सुरुवात करून त्यानंतर हलक्या बीमचा थर लंबवत मांडला जातो.

ब) लाकडी ग्रिलेजसाठी, प्रक्रिया केलेले लाकडी बीम समान पॅटर्नमध्ये ठेवलेले असतात. ग्रिड पॅटर्न राखला जाईल याची खात्री करण्यासाठी प्रत्येक बीम काळजीपूर्वक ठेवला जातो.

४) मजबुतीकरण (आवश्यक असल्यास): पायाची मजबुती वाढविण्यासाठी स्टील बारसारखे अतिरिक्त मजबुतीकरण साहित्य जोडले जाऊ शकते. ही पायरी स्टील ग्रिलेजमध्ये अधिक सामान्य आहे जिथे जास्त भार अपेक्षित असतो.

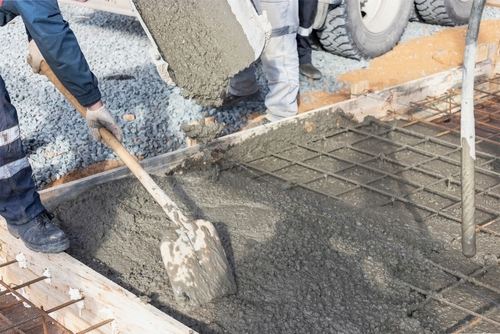

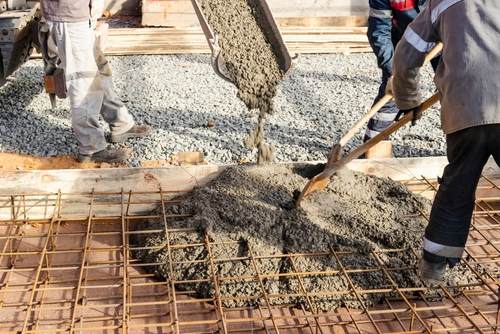

५) काँक्रीट ओतणे (लागू असल्यास): ज्या प्रकरणांमध्ये काँक्रीट ग्रिलेज फाउंडेशन बांधले जात आहे, तेथे एक मजबूत पाया तयार करण्यासाठी व्यवस्थित ग्रिल्सवर काँक्रीट ओतले जाते. काँक्रीटला बरे होण्यास आणि कडक होण्यास परवानगी दिली जाते, ज्यामुळे पुढील बांधकामासाठी एक मजबूत पाया मिळतो.

६) अंतिम तपासणी आणि चाचणी: पाया बसवल्यानंतर, अलाइनमेंट, पातळी आणि संरचनात्मक अखंडता तपासण्यासाठी अंतिम तपासणी केली जाते. पाया सुरक्षितता आणि गुणवत्ता मानकांची पूर्तता करतो याची खात्री करण्यासाठी आवश्यक असलेले कोणतेही समायोजन केले जातात.

7) पूर्णता: एकदा सर्व तपासण्या पूर्ण झाल्या की, फाउंडेशन ग्रिलेज फाउंडेशनच्या बांधकाम प्रक्रियेच्या पूर्णत्वास चिन्हांकित करून, संरचनेला समर्थन देण्यासाठी तयार आहे.
