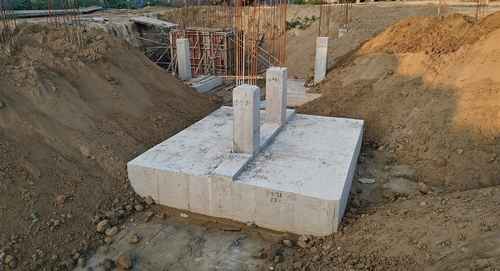

कम्बाईन फुटिंग म्हणजे मूलतः काँक्रीटपासून बनलेला एक लांब प्लॅटफॉर्म जे एकापेक्षा जास्त स्तंभांना किंवा भिंतींना आधार देते. ते अनेक इमारतींच्या खांबांसाठी एक सामायिक पलंग आहे असे समजा जिथे प्रत्येकाला त्यांचे वजन समान रीतीने विभाजित करावे लागते. जेव्हा खांब एकमेकांच्या खूप जवळ असतात आणि त्यांच्यामध्ये अंतर वेगवेगळे असते किंवा जेव्हा मालमत्तेच्या सीमांमुळे फुटिंगचे कोपरे मर्यादित करण्याची आवश्यकता असते तेव्हा या प्रकारच्या फुटिंगचा वापर केला जातो. कम्बाईन फुटिंग निवडून, उपलब्ध जागेशी किंवा बांधकाम खर्चाशी तडजोड न करता संरचना संतुलित आधार राखू शकतात.
बांधकामाच्या जगात, प्रत्येक प्रकल्पाच्या विशिष्ट मागण्यांनुसार कम्बाईन फुटिंगचे विविध आकार आणि परिमाणांमध्ये असतात.चला काही सामान्यतः वापरले जाणारेप्रकार पाहूया.
कम्बाईन फुटिंग नावाप्रमाणेच आयताकृती असते. जेव्हा दोन खांबांमधील भार समान नसतात आणि त्यांचे केंद्र एकाच रेषेत संरेखित होत नाहीत तेव्हा सामान्यतः हे वापरले जाते. आयताच्या वेगवेगळ्या लांबींमुळे हे असंतुलन दुरुस्त होते, त्यामुळे दोन्ही स्तंभांना समान रीतीने आधार देणारे प्लॅटफॉर्म तयार होते. जेव्हा एखादा खांब सीमारेषेच्या जवळ असतो आणि स्टॅन्डर्ड स्प्रेड फूटिंग या मर्यादेच्या पलीकडे जाते तेव्हा हा प्रकार विशेषतः उपयुक्त ठरतो.
या प्रकारात दोन वेगळ्या खांबांना बीम किंवा स्ट्रेपने जोडलेले असते जेणेकरून ते एकत्र काम करण्यास मदत करतील. जेव्हा स्टॅन्डर्ड आयताकृती पायासाठी दोन खांबांमध्ये खूप अनियमित अंतर असते तेव्हा ते विशेषतः उपयुक्त ठरते. ही स्ट्रेप दोन्ही खांबांना जोडतो, त्यांच्यामधील मातीवर कोणताही दबाव न आणता, फुटिंग खांबांच्या खाली मध्यभागी नसला तरीही भार प्रभावीपणे संतुलित करतो.
जेव्हा एका खांबावर दुसऱ्या खांबापेक्षा जास्त भार असतो, तेव्हा ट्रॅपेझॉइडल कम्बाईन फुटिंग एक अनुकूल पर्याय असतो. प्रत्येक खांबाच्या गरजेनुसार वजन वितरीत करण्यासाठी ते ट्रॅपेझॉइडल आकाराने डिझाइन केलेले आहे. या फूटप्रिंटमुळे जड खांबाला अधिक क्षेत्रफळ आणि त्यामुळे अधिक आधार मिळतो, ज्यामुळे संपूर्ण बांधकामाची स्थिरता टिकून राहते.
जेव्हा अनेक स्तंभ रांगेत उभे असतात आणि त्यांना कम्बाईन फुटिंगची आवश्यकता असते, अशा परिस्थितीत स्लॅब प्रकारचे कम्बाईन फुटिंग उत्तम उपाय आहे. मूलतः, हा एक मोठा स्लॅब आहे जो स्तंभांच्या रांगेला आधार देतो. हा प्रकार स्ट्रिप फाउंडेशनसारखाच आहे परंतु भिंतींऐवजी स्तंभांसाठी अनुकूल आहे. हे बांधणे सोपे आहे आणि मातीची धारण क्षमता कमी असताना ते सर्वोत्तम आहेत.
कम्बाईन फुटिंग हे विविध बांधकाम आव्हानांच्या विशिष्ट आवश्यकता पूर्ण करण्यासाठी तयार केलेले अनुकूलनीय उपाय आहे. वर नमूद केलेले प्रकार सर्वात जास्त वापरले जाणारे असले तरी, कोणत्याही प्रकल्पासाठी परिपूर्ण फुटिंग मातीची स्थिती, स्तंभांमधील अंतर, भार आवश्यकता आणि मालमत्ता सीमांच्या जवळ असणे यासारख्या विशिष्ट घटकांवर अवलंबून असतो. या मूलभूत गोष्टी समजून घेतल्याने कोणत्याही स्ट्रक्चरसाठी एक स्थिर आणि टिकाऊ फुटिंग मिळतो.
कम्बाईन फुटिंग मुख्यतः तेव्हा वापरला जाते जेव्हा इमारतीचे खांब एकमेकांजवळ असतात आणि एकच खांब दुसऱ्या खांबांना ओव्हरलॅप केल्याशिवाय स्वतंत्रपणे एका स्तंभाला आधार देऊ शकत नाही. जिथे जागा मर्यादित असते किंवा जिथे मातीची क्षमता कमी असते आणि जास्त बुडणे किंवा स्थिरावणे टाळण्यासाठी भाराचे विस्तृत वितरण आवश्यक असते अशा स्ट्रक्चरमध्ये हे बहुतेकदा घडते. जेव्हा खांब मालमत्तेच्या सीमेजवळ असतात आणि स्टॅन्डर्ड फुटिंग परवानगी असलेल्या इमारतीच्या रेषेच्या पलीकडे जातात तेव्हा देखील ते वापरले जातात.
जिथे जागेची किंमत जास्त असते तिथे कम्बाईन फुटिंग विशेषतः बांधकामात उपयुक्त ठरतात. जेव्हा शेजारील खांब एकमेकांच्या जवळ असतात आणि वैयक्तिक फुटिंग एकमेकांवर ओव्हरलॅप होतात, तेव्हा कम्बाईन फुटिंग त्यांना एकाच स्ट्रक्चरल घटकात एकत्रित करून एक व्यावहारिक उपाय प्रदान करतो.
ज्या भागात मातीची धारण क्षमता अपेक्षेपेक्षा कमी असते, तिथे भारांचे वितरण ही एक गंभीर चिंता बनते. कम्बाईन फुटिंगमुळे अनेक खांबांमधील भार वैयक्तिक फुटिंगपेक्षा मोठ्या क्षेत्रावर वितरित होण्यास मदत होते, त्यामुळे मातीवरील दाब कमी होतो आणि जास्त प्रमाणात बसण्याचा धोका कमी होतो.
बऱ्याचदा, प्रॉपर्टी लाईन्स जवळील बांधकामांना पाया बाहेरून किती अंतरापर्यंत पसरू शकतो याबद्दल मर्यादा येतात. कम्बाईन फुटिंग या स्थानिक मर्यादांमध्ये बसण्यासाठी डिझाइन केले जाऊ शकतात आणि तरीही आवश्यक भार सहन करतात, ज्यामुळे ते शहरी बांधकाम प्रकल्पांसाठी एक आवश्यक साधन बनतात.
वेगवेगळ्या प्रमाणात वजन असलेले खांब असलेल्या इमारतींना कम्बाईन फुटिंगचा फायदा होतो. खांबांनुसार वेगवेगळे वजन असूनही, स्ट्रक्चरची स्थिरता सुनिश्चित करून, भारांचे असमान वितरण सामावून घेण्यासाठी हे पाया तयार केले जाऊ शकतात.
जेव्हा दोन किंवा अधिक खांब तुलनेने जवळ असतात, तेव्हा अनेक वैयक्तिक खांबांपेक्षा एक, मोठे फुटिंग वापरणे अधिक किफायतशीर ठरू शकते. यामुळे अतिरिक्त उत्खनन, फॉर्मवर्क आणि काँक्रीटची गरज कमी होते, ज्यामुळे साहित्य आणि कामगार दोन्हीची बचत होते.
यापैकी प्रत्येक वापर कम्बाईन फुटिंगची लवचिकता आणि कार्यक्षमता दर्शवितो, ज्यामुळे ते आव्हानात्मक वातावरणात आधुनिक बांधकामाचा एक महत्त्वाचा घटक ठरतात.
कम्बाईन फुटिंग एकाच खांबांच्या प्लॅटफॉर्मवर अनेक खांबांना आधार देऊन उपलब्ध जागेचा योग्य वापर करतात. हे विशेषतः अरुंद जागांमध्ये फायदेशीर आहेत.
हे फुटिंग अनेक खांब किंवा भिंतींचा भार मोठ्या क्षेत्रावर समान रीतीने वितरीत करतात, ज्यामुळे मातीवरील ताण कमी होतो आणि जमिनीचा खोलीकरण किंवा असमान स्थिरीकरण कमी होते.
अनेक खांबांसाठी कम्बाईन फुटिंग करून, कम्बाईन फुटिंग खोदकाम, फॉर्मवर्क आणि काँक्रीटची आवश्यकता कमी करतात, ज्यामुळे खर्चात लक्षणीय बचत होऊ शकते.
कम्बाईन फाउंडेशन विविध साइट परिस्थिती आणि प्रतीर्बंधांशी जुळवून घेतात, ज्यामुळे ते आव्हानात्मक बांधकामांसाठी एक अष्टपैलू फुटिंग उपाय बनतात.
अशा बांधकामांमध्ये वापरल्या जाणाऱ्या साहित्यांबद्दल अधिक माहितीसाठी, बांधकामात वापरल्या जाणाऱ्या बांधकाम साहित्यांची माहिती मिळवा.
शेवटी, अनेक बांधकाम परिस्थितींसाठी, विशेषतः जिथे जागा मर्यादित असते किंवा मातीची परिस्थिती आव्हानात्मक असते, तेथे कम्बाईन फुटिंग हा एक व्यावहारिक पर्याय आहे. ते स्ट्रक्चर स्थिरता प्रदान करतात आणि एकसमान भार वितरण सुनिश्चित करतात, ज्यामुळे जास्त सेटलमेंटसारख्या संभाव्य समस्या टाळता येतात. याव्यतिरिक्त, कम्बाईन फुटिंगचा वापर केल्याने साहित्याच्या गरजा आणि एकूण बांधकाम खर्च दोन्ही कमी होऊ शकतात, ज्यामुळे ते आर्थिकदृष्ट्या एक अनुकूल पर्याय बनतात. विविध वातावरणात इमारती बांधल्या जात असताना, सुरक्षित आणि शाश्वत बांधकाम पद्धतींसाठी अशा मूलभूत उपायांना समजून घेणे आणि अंमलात आणणे अत्यंत महत्त्वाचे आहे.
कम्बाईन फुटिंगची गणना करण्याचे सूत्र मातीच्या भार क्षमतेसह अनेक खांबांमधील भार संतुलित करण्यावर अवलंबून असते. स्थिरता सुनिश्चित करण्यासाठी, खांबांचे क्षेत्र अशा प्रकारे सेट केले आहे की गुरुत्वाकर्षणाचे केंद्र एकत्रित भारांच्या केंद्राशी संरेखित होईल. आयताकृती कम्बाईन फुटिंगसाठी, भार वितरण A = P/q असे सोपे केले आहे, जिथे P हा एकूण भार आहे आणि q ही सोली बेअरिंग क्षमता आहे.
कम्बाईन फुटिंगचे परिमाण आणि आकार खांबांवरील भार, माती धारण क्षमता आणि स्तंभांमधील अंतर यावर आधारित असतात. सामान्यतः, पायाची रचना दोन्ही स्तंभांना एकत्रित पायावर सामावून घेण्यासाठी केली जाते ज्यामध्ये पुरेशी रुंदी आणि लांबी असते ज्यामुळे भार प्रभावीपणे वितरित करता येतो, स्थिरता आणि संतुलन सुनिश्चित होते.
कम्बाईन फुटिंगची किमान जाडी सामान्यतः मातीची भार क्षमता, स्तंभांवरील भार आणि वाकणे आणि कातरणे यापासून सुरक्षा घटकांवरून निश्चित केली जाते. बहुतेक प्रकरणांमध्ये, २००-३०० मिमी जाडी सामान्य असते, परंतु अभियांत्रिकी डिझाइन मानकांवर अवलंबून विशिष्ट आवश्यकता बदलू शकतात.
भार आणि खांब व्यवस्थेनुसार कम्बाईन फुटिंगचे अनेक प्रकारांमध्ये वर्गीकरण केले जाते:
१. आयताकृती कम्बाईन फुटिंग समान भार असलेल्या खांबांसाठी आदर्श असते.
२. ट्रॅपेझॉइडल कम्बाईन फुटिंग: असमान भार असलेल्या खांबांसाठी योग्य.
३.स्ट्रेप फुटिंग: भार समान रीतीने वितरित करण्यासाठी बीमने दोन खांबांना जोडते.
४. स्लॅब आणि बीम फूटिंग: विस्तीर्ण क्षेत्रांवर कॉलम लोडला आधार देण्यासाठी बीम आणि स्लॅबचा वापर केला जातो.

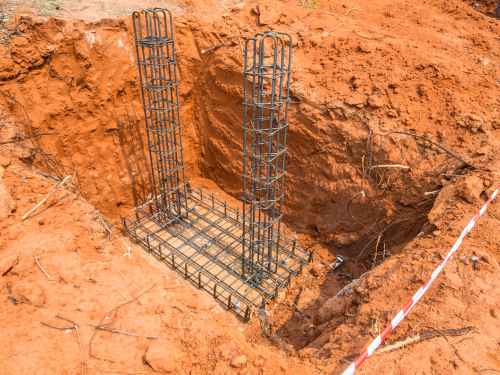

कम्बाईन फुटिंगमधील मुख्य मजबुतीकरण वाकणे आणि कातरणे बल व्यवस्थापित करण्यासाठी बेंडीग आणि आडव्या पट्ट्यांचा वापर करते. फुटिंगच्या थरांमध्ये ठेवलेले, हे कम्बाईन फुटिंगचे मजबुतीकरण तपशील स्थिरता आणि मजबुती वाढवतात, ज्यामुळे स्ट्रक्चरल ताणांविरुद्ध टिकाऊ पाया तयार होतो.
