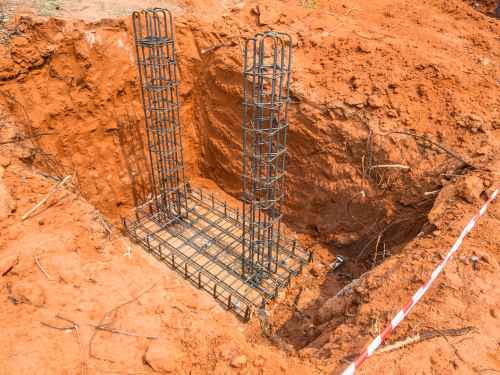

एक संयुक्त फ़ुटिंग अनिवार्य रूप से कंक्रीट से बना एक लंबा प्लेटफ़ॉर्म होता है जो एक से अधिक स्तंभ या दीवार को सहारा देता है। इसे कई बिल्डिंग स्तम्भों (कॉलम्स) के लिए एक साझा बिस्तर की तरह मान लें, जहाँ प्रत्येक को अपना भार समान रूप से विभाजित करने की आवश्यकता होती है। इस प्रकार की फ़ुटिंग का उपयोग अक्सर तब किया जाता है जब स्तंभ असामान्य रूप से एक दूसरे के बहुत करीब होते हैं, या जब प्रॉपर्टी की सीमाओं के कारण फ़ुटिंग के किनारे को प्रतिबंधित करने की आवश्यकता होती है। संयुक्त फ़ुटिंग का विकल्प चुनकर, संरचनाएँ उपलब्ध स्थान या निर्माण लागत से समझौता किए बिना ही संतुलित सहारे को बनाए रख सकती हैं।
निर्माण की दुनिया में, संयुक्त फ़ुटिंग प्रत्येक परियोजना की अनूठी माँगों के अनुरूप विभिन्न आकार और आयामों में उपलब्ध हैं। आइए कुछ सामान्य रूप से अपनाए जाने वाले प्रकारों पर नज़र डालें:

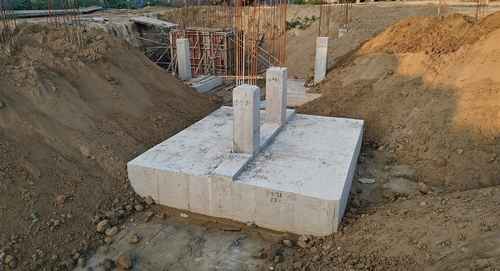

आयताकार संयुक्त फ़ुटिंग, जैसा कि नाम से पता चलता है, एक आयत के आकार की होती है। इसका उपयोग आम तौर पर तब किया जाता है जब दो स्तंभों की तरफ से आने वाले भार समान नहीं होते हैं और उनके केंद्र एक ही रेखा पर पंक्तिबद्ध नहीं होते हैं। इस असंतुलन को आयत की अलग-अलग लंबाई द्वारा ठीक किया जाता है, इस प्रकार एक ऐसा प्लेटफ़ॉर्म बनाया जाता है जो दोनों स्तंभों को समान रूप से सहारा दे सकता है। यह प्रकार विशेष रूप से तब उपयोगी होता है जब स्तंभों में से एक सीमा रेखा के करीब होता है और एक स्टैण्डर्ड स्प्रेड फ़ुटिंग इस सीमा से आगे निकल जाता है।
इस प्रकार में दो अलग-अलग फ़ुटिंग शामिल होते हैं जो एक बीम या स्ट्रैप से जुड़े होते हैं ताकि उन्हें एक साथ क्रिया करने में मदद मिल सके। यह विशेष रूप से तब उपयोगी होता है जब दो स्तंभ एक मानक आयताकार फ़ुटिंग के लिए बहुत अनियमित रूप से दूरी पर होते हैं। स्ट्रैप दो फ़ुटिंग को उनके बीच की मिट्टी पर कोई दबाव डाले बिना जोड़ता है, प्रभावी रूप से लोड को संतुलित करता है, भले ही फ़ुटिंग स्तंभों के नीचे केंद्रित न हो।
जब एक स्तंभ दूसरे की तुलना में काफी अधिक भार वहन करता है, तो ट्रेपेज़ॉइडल संयुक्त फ़ुटिंग एक अनुकूल विकल्प बन जाता है। इसे प्रत्येक स्तंभ की माँग के अनुसार भार वितरित करने के लिए एक ट्रेपेज़ॉइडल आकार के साथ डिज़ाइन किया गया है। यह फ़ुटप्रिंट सुनिश्चित करता है कि भारी स्तंभ को अधिक क्षेत्र मिले और इस प्रकार अधिक टेक मिले, जिससे पूरे निर्माण की स्थिरता बनी रहे।
ऐसी स्थितियों के लिए जहाँ कई स्तंभ पंक्तिबद्ध हैं और एक संयुक्त फ़ुटिंग की आवश्यकता है, स्लैब प्रकार संयुक्त फ़ुटिंग एक आदर्श समाधान होता है। अनिवार्य रूप से, यह स्तंभों की एक पंक्ति को सहारा देने वाला एक बड़ा स्लैब होता है। यह एक स्ट्रिप फ़ाउंडेशन के समान होता है, लेकिन दीवारों के बजाय स्तंभों के लिए अनुकूलित होता है। यह निर्माण की सरलता प्रदान करता है और इसका सबसे अच्छा उपयोग तब किया जाता है जब मिट्टी की वहन क्षमता कम होती है।
संयुक्त फ़ुटिंग विभिन्न निर्माण चुनौतियों की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित समाधान होते हैं। जबकि ऊपर वर्णित प्रकार सबसे व्यापक रूप से उपयोग किए जाने वाले प्रकारों में से हैं, किसी भी परियोजना के लिए सही फ़ुटिंग मिट्टी की स्थिति, स्तंभ रिक्ति, भार आवश्यकताओं और प्रॉपर्टी की सीमाओं से निकटता जैसे विशिष्ट कारकों पर निर्भर करती है। इन मूलभूत बातों को समझना किसी भी संरचना के लिए एक स्थिर और स्थायी आधार को सुनिश्चित करता है।
संयुक्त फ़ुटिंग का उपयोग मुख्य रूप से तब किया जाता है जब बिल्डिंग कॉलम एक दूसरे के पास होते हैं और एक एकल फ़ुटिंग दूसरे को ओवरलैप किए बिना व्यक्तिगत रूप से एक कॉलम का टेक नहीं दे सकती है। यह अक्सर उन संरचनाओं में होता है जहाँ स्थान सीमित होता है या जहाँ मिट्टी की क्षमता कम होती है और अत्यधिक बैठने या जमाव से बचने के लिए भार का व्यापक वितरण आवश्यक होता है। उनका उपयोग तब भी किया जाता है जब कॉलम प्रॉपर्टी की सीमाओं के पास होते हैं और मानक फ़ुटिंग, अनुमत बिल्डिंग रेखा से आगे बढ़ जाती है।
संयुक्त फ़ुटिंग विशेष रूप से ऐसे निर्माणों में उपयोगी होते हैं जहाँ स्थान सीमित होता है। जब बगल के स्तंभ एक दूसरे के करीब हों, और व्यक्तिगत फुटिंग्स एक दूसरे पर ओवरलैप होती हों, तो संयुक्त फुटिंग इन्हें एकल संरचनात्मक तत्व में मिला के एक व्यावहारिक समाधान प्रदान करती है।
ऐसे क्षेत्रों में जहाँ मिट्टी की वहन क्षमता उपयुक्त से कम है, भार का वितरण एक महत्वपूर्ण चिंता का विषय बन जाता है। संयुक्त फ़ुटिंग्स कई स्तंभों से भार को एक बड़े क्षेत्र में वितरित करने में मदद करते हैं, जो व्यक्तिगत फ़ुटिंग्स से संभव नहीं है, इस प्रकार मिट्टी पर दबाव कम होता है और अत्यधिक जमाव के जोखिम को कम करता है।
अक्सर, प्रॉपर्टी की सीमा रेखाओं के पास निर्माण में इस बात को लेकर प्रतिबंध होते हैं कि नींव बाहर की ओर कितनी दूर तक बढ़ सकती है। संयुक्त फ़ुटिंग्स को इन स्थानिक बाधाओं के भीतर फिट होने के लिए डिज़ाइन किया जा सकता है, साथ में आवश्यक भार को भी सहारा दिया जा सकता है, इससे उन्हें शहरी निर्माण परियोजनाओं के लिए एक आवश्यक साधन बनाया जा सकता है।
विभिन्न मात्रा में भार वहन करने वाले स्तंभों वाली इमारतों को संयुक्त फ़ुटिंग्स से लाभ होता है। इन फ़ुटिंग्स को भार के असमान वितरण को समायोजित करने के लिए इंजीनियर किया जा सकता है, जो एक स्तंभ से दूसरे स्तंभ तक अलग-अलग भार के बावजूद संरचना की स्थिरता को सुनिश्चित करता है।
जब दो या अधिक स्तंभ अपेक्षाकृत करीब होते हैं, तो कई अलग-अलग के बजाय एक एकल, बड़े फ़ुटिंग का उपयोग करना अधिक लागत प्रभावी हो सकता है। यह अतिरिक्त खुदाई, फॉर्मवर्क और कंक्रीट की आवश्यकता को कम करता है, जिससे सामग्री और श्रम दोनों की बचत होती है।
इनमें से प्रत्येक उपयोग संयुक्त फ़ुटिंग के लचीलेपन और दक्षता को प्रदर्शित करता है, जो उन्हें चुनौतीपूर्ण वातावरण में आधुनिक निर्माण का एक महत्वपूर्ण कम्पोनेंट बनाता है।
संयुक्त फ़ुटिंग एक फ़ुटिंग प्लेटफ़ॉर्म पर कई स्तंभों को सहारा देकर उपलब्ध स्थान का कुशलतापूर्वक उपयोग करते हैं। यह विशेष रूप से तंग जगहों में फायदेमंद होता है।
ये फ़ुटिंग कई स्तंभों या दीवारों के भार को एक बड़े क्षेत्र में समान रूप से वितरित करते हैं, जिससे मिट्टी पर तनाव कम होता है और धसकना या असमान जमाव कम होता है।
कई स्तंभों के लिए फ़ुटिंग को मिला करके, संयुक्त फ़ुटिंग खुदाई, फ़ॉर्मवर्क और कंक्रीट की ज़रूरत को कम करती है, जिससे महत्वपूर्ण लागत बचत हो सकती है।
संयुक्त फ़ुटिंग को विभिन्न साइट स्थितियों और प्रतिबंधों के अनुकूल बनाया जा सकता है, जिससे वे चुनौतीपूर्ण निर्माणों के लिए एक बहुआयामी नींव संबंधी समाधान बन जाते हैं।
ऐसे निर्माणों में अक्सर उपयोग की जाने वाली सामग्रियों के बारे में अधिक जानकारी के लिए, निर्माण में उपयोग की जाने वाली निर्माण सामग्री देखें।
निष्कर्ष में, संयुक्त फ़ुटिंग कई निर्माण परिदृश्यों के लिए एक व्यावहारिक नींव विकल्प है, खासकर जहाँ जगह सीमित है या मिट्टी की स्थिति चुनौतीपूर्ण है। वे संरचनाओं के लिए स्थिरता और समान भार वितरण सुनिश्चित करते हैं, जिससे अत्यधिक जमाव जैसी संभावित समस्याओं को रोका जा सकता है। इसके अतिरिक्त, संयुक्त फ़ुटिंग के उपयोग से सामग्री की आवश्यकताओं और समग्र निर्माण लागत दोनों में कमी आ सकती है, जिससे वे आर्थिक रूप से एक अनुकूल विकल्प बन जाते हैं। चूंकि इमारतें विविध वातावरण में बढ़ती जा रही हैं, इसलिए सुरक्षित और टिकाऊ निर्माण प्रथाओं के लिए ऐसे नींव संबंधी समाधानों को समझना और लागू करना महत्वपूर्ण होता है।
संयुक्त फ़ुटिंग की गणना करने का सूत्र मिट्टी की वहन क्षमता के साथ कई स्तंभों से भार को संतुलित करने पर निर्भर करता है। स्थिरता सुनिश्चित करने के लिए, फ़ुटिंग क्षेत्र को इस तरह सेट किया जाता है कि गुरुत्वाकर्षण का केंद्र संयुक्त भार के केंद्र के साथ पंक्तिबद्ध हो। एक आयताकार संयुक्त फ़ुटिंग के लिए, भार वितरण को A = P/q तक सरलीकृत किया जाता है, जहाँ P कुल भार है और q मिट्टी की वहन क्षमता है।
संयुक्त फ़ुटिंग के आयाम और आकार स्तंभों से भार, मिट्टी-वहन क्षमता और स्तंभों के बीच की दूरी पर आधारित होते हैं। आम तौर पर, फ़ुटिंग को दोनों स्तंभों को एक साझा आधार पर समायोजित करने के लिए डिज़ाइन किया जाता है, जिसमें भार को प्रभावी ढंग से वितरित करने के लिए पर्याप्त चौड़ाई और लंबाई होती है, जिससे स्थिरता और संतुलन सुनिश्चित किया जाता है।
संयुक्त फ़ुटिंग की न्यूनतम मोटाई आमतौर पर मिट्टी की वहन क्षमता, स्तंभों से भार और बेन्डिंग और शियर बलों के विरुद्ध सुरक्षा कारकों द्वारा निर्धारित की जाती है। ज़्यादातर मामलों में, 200-300 मिमी की मोटाई सामान्य होती है, लेकिन इंजीनियरिंग डिज़ाइन मानकों के आधार पर विशिष्ट आवश्यकताएँ भिन्न हो सकती हैं।
भार और स्तम्भ व्यवस्था के आधार पर संयुक्त फ़ुटिंग को कई प्रकारों में वर्गीकृत किया जाता है:
1. आयताकार संयुक्त फ़ुटिंग: समान भार वाले स्तंभों के लिए उपयुक्त।
2. समलम्बाकार(ट्रैपिज़ॉइडल) संयुक्त फ़ुटिंग: असमान भार वाले स्तंभों के लिए उपयुक्त।
3. स्ट्रैप फ़ुटिंग: भार को समान रूप से वितरित करने के लिए दो फ़ुटिंग को बीम से जोड़ता है।
4. स्लैब और बीम फ़ुटिंग: व्यापक क्षेत्रों में स्तंभ भार को सहारा देने के लिए बीम और स्लैब का उपयोग करता है।
संयुक्त फ़ुटिंग में मुख्य सुदृढीकरण बेन्डिंग और शियर बलों को प्रबंधित करने के लिए लँबवत और आड़े सलाखों(बार) का उपयोग करता है। फ़ुटिंग परतों में रखे जाने पर, ये संयुक्त फ़ुटिंग सुदृढ़ीकरण विवरण स्थिरता और शक्ति प्रदान करते हैं, तथा संरचनात्मक (स्ट्रक्चरल) स्ट्रेस के विरुद्ध एक टिकाऊ नींव का निर्माण करते हैं।
