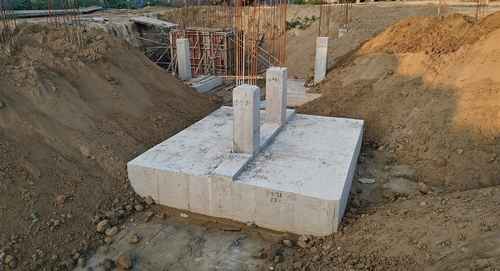

కంబైన్డ్ ఫుటింగ్ అనేది కాంక్రీటుతో తయారు చేయబడిన పొడవైన ప్లాట్‌ఫారమ్, ఇది ఒకటి కంటే ఎక్కువ కాలమ్ లేదా గోడకు మద్దతు ఇస్తుంది. ప్రతి ఒక్కటి తమ బరువును సమానంగా విభజించాల్సిన బహుళ బిల్డింగ్ నిలువు వరుసల కోసం దీన్ని షేర్డ్ బెడ్‌గా పరిగణించండి. అసాధారణంగా ఖాళీగా ఉన్న ప్రతిదానికి నిలువు వరుసలు చాలా దగ్గరగా ఉన్నప్పుడు లేదా ఆస్తి సరిహద్దుల కారణంగా ఫుట్‌పింగ్ అంచుని పరిమితం చేయవలసి వచ్చినప్పుడు ఈ రకమైన ఫుట్‌పింగ్ తరచుగా ఉపయోగించబడుతుంది. మిశ్రమ ఫుట్‌పింగ్‌ను ఎంచుకోవడం ద్వారా, నిర్మాణాలు అందుబాటులో ఉన్న స్థలం లేదా నిర్మాణ ఖర్చులపై రాజీ పడకుండా సమతుల్య మద్దతును నిర్వహించగలవు.
నిర్మాణ ప్రపంచంలో, కంబైన్డ్ ఫుటింగ్‌లు ప్రతి ప్రాజెక్ట్ యొక్క ప్రత్యేక డిమాండ్లకు సరిపోయేలా వివిధ ఆకారాలు మరియు కొలతలు కలిగి ఉంటాయి. సాధారణంగా ఆమోదించబడిన కొన్ని రకాలను పరిశోధిద్దాం:
దీర్ఘచతురస్రాకార కంబైన్డ్ ఫుటింగ్, పేరు సూచించినట్లుగా, దీర్ఘచతురస్రం ఆకారంలో ఉంది. రెండు నిలువు వరుసల నుండి లోడ్ లు సమానంగా లేనప్పుడు మరియు వాటి కేంద్రాలు ఒకే లైన్‌లో సమలేఖనం చేయనప్పుడు ఇది సాధారణంగా ఉపయోగించబడుతుంది. ఈ అసమతుల్యత దీర్ఘచతురస్రం యొక్క విభిన్న పొడవుల ద్వారా సరిదిద్దబడింది, తద్వారా రెండు నిలువు వరుసలకు సమానంగా మద్దతు ఇవ్వగల ప్లాట్‌ఫారమ్‌ను సృష్టిస్తుంది. నిలువు వరుసలలో ఒకటి సరిహద్దు రేఖకు దగ్గరగా ఉన్నప్పుడు మరియు ప్రామాణిక స్ప్రెడ్ ఫుటింగ్ ఈ పరిమితిని మించి ఉన్నప్పుడు ఈ రకం ప్రత్యేకంగా ఉపయోగపడుతుంది.
ఈ రకం రెండు వివిక్త జాగింగ్‌లను బీమ్ లేదా స్ట్రాప్‌తో అనుసంధానం చేయడంలో కలిసి పనిచేయడంలో సహాయపడతాయి. ప్రామాణిక దీర్ఘచతురస్రాకార అడుగు కోసం రెండు నిలువు వరుసలు చాలా సక్రమంగా ఖాళీగా ఉన్నప్పుడు ఇది ప్రత్యేకంగా ఉపయోగపడుతుంది. పట్టీ రెండు పాదాలను వాటి మధ్య ఉన్న మట్టిపై ఎలాంటి ఒత్తిడి లేకుండా కలుపుతుంది, స్తంభాల క్రింద అడుగు కేంద్రీకృతం కానప్పటికీ లోడ్ ను సమర్థవంతంగా సమతుల్యం చేస్తుంది.
ఒక నిలువు వరుస మరొకదాని కంటే గణనీయంగా ఎక్కువ లోడ్ ను కలిగి ఉన్నప్పుడు, ట్రాపజోయిడల్ కంబైన్డ్ ఫుటింగ్ అనుకూలమైన ఎంపికగా మారుతుంది. ప్రతి కాలమ్ యొక్క డిమాండ్లకు అనుగుణంగా బరువును పంపిణీ చేయడానికి ఇది ట్రాపెజోయిడల్ ఆకారంతో రూపొందించబడింది. ఈ పాదముద్ర భారీ కాలమ్ మరింత విస్తీర్ణాన్ని అందుకుంటుందని నిర్ధారిస్తుంది మరియు తద్వారా మొత్తం నిర్మాణం యొక్క స్థిరత్వాన్ని కాపాడుతుంది.
బహుళ నిలువు వరుసలు వరుసలో ఉన్న మరియు జాయింట్ ఫుటింగ్ అవసరమయ్యే పరిస్థితుల కోసం, స్లాబ్ రకం కంబైన్డ్ ఫుటింగ్ సరైన పరిష్కారం. ముఖ్యంగా, ఇది స్తంభాల వరుసకు మద్దతు ఇచ్చే పెద్ద స్లాబ్. ఈ రకం స్ట్రిప్ ఫౌండేషన్‌ను పోలి ఉంటుంది, అయితే గోడల కంటే నిలువు వరుసలకు అనుగుణంగా ఉంటుంది. ఇది నిర్మాణం యొక్క సరళతను అందిస్తుంది మరియు నేల యొక్క బేరింగ్ కెపాసిటీ దిగువ వైపున ఉన్నప్పుడు ఉత్తమంగా ఉపయోగించబడుతుంది.
కంబైన్డ్ ఫుటింగ్‌లు అనేది వివిధ నిర్మాణ సవాళ్ల యొక్క విభిన్న అవసరాలను తీర్చడానికి రూపొందించబడిన అనుకూల పరిష్కారాలు. పైన పేర్కొన్న రకాలు అత్యంత విస్తృతంగా ఉపయోగించబడుతున్నప్పటికీ, ఏదైనా ప్రాజెక్ట్ కోసం ఖచ్చితమైన పునాది మట్టి పరిస్థితి, నిలువు అంతరం, లోడ్ అవసరాలు మరియు ఆస్తి సరిహద్దులకు సామీప్యత వంటి నిర్దిష్ట అంశాలపై ఆధారపడి ఉంటుంది. ఈ ప్రాథమికాలను అర్థం చేసుకోవడం వల్ల ఏదైనా నిర్మాణానికి స్థిరమైన మరియు శాశ్వతమైన పునాది లభిస్తుంది.
బిల్డింగ్ కాలమ్‌లు ఒకదానికొకటి సమీపంలో ఉన్నప్పుడు కంబైన్డ్ ఫుటింగ్ ప్రధానంగా ఉపయోగించబడుతుంది మరియు ఒక పాదము మరొకటి అతివ్యాప్తి చెందకుండా ఒక కాలమ్‌కి వ్యక్తిగతంగా మద్దతు ఇవ్వదు. స్థలం పరిమితంగా ఉన్న లేదా నేల సామర్థ్యం తక్కువగా ఉన్న మరియు అధికంగా మునిగిపోకుండా లేదా స్థిరపడకుండా నిరోధించడానికి లోడ్ యొక్క విస్తృత పంపిణీ అవసరమైన నిర్మాణాలలో ఇది తరచుగా జరుగుతుంది. స్తంభాలు ఆస్తి సరిహద్దుల దగ్గర ఉన్నప్పుడు మరియు ప్రామాణిక పాదములు అనుమతించబడిన భవన రేఖకు మించి విస్తరించి ఉన్నప్పుడు కూడా వీటిని ఉపయోగిస్తారు.
కంబైన్డ్ ఫుటింగ్‌లు ప్రత్యేకంగా స్థలం ప్రీమియంతో ఉన్న నిర్మాణాలలో ఉపయోగపడతాయి. ప్రక్కనే ఉన్న నిలువు వరుసలు ఒకదానికొకటి దగ్గరగా ఉన్నప్పుడు మరియు వ్యక్తిగత పాదాలు అతివ్యాప్తి చెందుతాయి, వీటిని ఒకే నిర్మాణ మూలకంగా ఏకీకృతం చేయడం ద్వారా మిశ్రమ పాదము ఒక ఆచరణాత్మక పరిష్కారాన్ని అందిస్తుంది.
మట్టిని మోసే సామర్థ్యం ఆదర్శం కంటే తక్కువగా ఉన్న ప్రాంతాల్లో, లోడ్ ల పంపిణీ క్లిష్టమైన ఆందోళనగా మారుతుంది. కంబైన్డ్ ఫుటింగ్‌లు వ్యక్తిగత పాదాల కంటే పెద్ద విస్తీర్ణంలో బహుళ నిలువు వరుసల నుండి లోడ్‌ను పంపిణీ చేయడంలో సహాయపడతాయి, తద్వారా నేలపై ఒత్తిడిని తగ్గిస్తుంది మరియు అధిక స్థిరీకరణ ప్రమాదాన్ని తగ్గిస్తుంది.
తరచుగా, ప్రాపర్టీ లైన్‌ల దగ్గర నిర్మాణం పునాదులు బయటికి ఎంత దూరం విస్తరించవచ్చనే దానిపై పరిమితులను ఎదుర్కొంటుంది. కంబైన్డ్ ఫుటింగ్‌లను ఈ ప్రాదేశిక పరిమితులలో సరిపోయేలా రూపొందించవచ్చు, అయితే అవసరమైన లోడ్ లకు మద్దతు ఇస్తూ, వాటిని పట్టణ నిర్మాణ ప్రాజెక్టులకు అవసరమైన సాధనంగా మారుస్తుంది.
వేర్వేరు పరిమాణాల బరువును కలిగి ఉండే నిలువు వరుసలతో కూడిన భవనాలు కలిపి పాదాల నుండి ప్రయోజనం పొందుతాయి. లోడ్ ల అసమాన పంపిణీకి అనుగుణంగా ఈ పాదాలను రూపొందించవచ్చు, నిలువు వరుస నుండి కాలమ్ వరకు బరువులు వేర్వేరుగా ఉన్నప్పటికీ నిర్మాణం యొక్క స్థిరత్వాన్ని నిర్ధారిస్తుంది.
రెండు లేదా అంతకంటే ఎక్కువ కాలమ్ లు సాపేక్షంగా దగ్గరగా ఉన్నప్పుడు, బహుళ వ్యక్తిగత వాటి కంటే ఒకే, పెద్ద పాదాలను ఉపయోగించడం మరింత ఖర్చుతో కూడుకున్నదిగా ఉంటుంది. ఇది అదనపు తవ్వకం, ఫార్మ్‌వర్క్ మరియు కాంక్రీటు అవసరాన్ని తగ్గిస్తుంది, పదార్థం మరియు కార్మిక పొదుపు రెండింటికీ దోహదం చేస్తుంది.
ఈ ఉపయోగాలలో ప్రతి ఒక్కటి కంబైన్డ్ ఫుటింగ్‌ల యొక్క వశ్యత మరియు సామర్థ్యాన్ని ప్రదర్శిస్తుంది, వాటిని సవాలు చేసే వాతావరణంలో ఆధునిక నిర్మాణంలో కీలకమైన భాగం చేస్తుంది.
కంబైన్డ్ ఫుటింగ్‌లు ఒకే పాదాల ప్లాట్‌ఫారమ్‌లో బహుళ కాలమ్ లకు మద్దతు ఇవ్వడం ద్వారా అందుబాటులో ఉన్న స్థలాన్ని సమర్ధవంతంగా ఉపయోగిస్తాయి. ఇది ముఖ్యంగా ఇరుకైన ప్రదేశాలలో ప్రయోజనకరంగా ఉంటుంది.
ఈ అడుగులు అనేక కాలమ్ లు లేదా గోడల భారాన్ని ఒక పెద్ద ప్రదేశంలో సమానంగా పంపిణీ చేస్తాయి, నేలపై ఒత్తిడిని తగ్గిస్తాయి మరియు క్షీణత లేదా అసమానంగా స్థిరపడడాన్ని తగ్గిస్తాయి.
బహుళ కాలమ్ ల కోసం పాదాలను ఏకీకృతం చేయడం ద్వారా, కంబైన్డ్ ఫుటింగ్‌లు తవ్వకం, ఫార్మ్‌వర్క్ మరియు కాంక్రీటు అవసరమైన మొత్తాన్ని తగ్గిస్తాయి, ఇది గణనీయమైన ఖర్చును ఆదా చేయడానికి దారితీస్తుంది.
కంబైన్డ్ ఫుటింగ్‌లు వివిధ సైట్ పరిస్థితులు మరియు పరిమితులకు అనుగుణంగా ఉంటాయి, వాటిని సవాలు చేసే బిల్డ్‌లకు బహుముఖ పునాది పరిష్కారంగా మారుస్తుంది.
అటువంటి నిర్మాణాలలో తరచుగా ఉపయోగించే పదార్థాలపై మరిన్ని అంతర్దృష్టుల కోసం, నిర్మాణంలో ఉపయోగించే బిల్డింగ్ మెటీరియల్‌ లను పరిశోదించండి.
ముగింపులో, కంబైన్డ్ ఫుటింగ్‌లు అనేక నిర్మాణ దృశ్యాలకు ఆచరణాత్మక పునాది ఎంపిక, ప్రత్యేకించి స్థలం పరిమితంగా లేదా నేల పరిస్థితులు సవాలుగా ఉన్న చోట. అవి నిర్మాణాలకు స్థిరత్వం మరియు లోడ్ పంపిణీని కూడా నిర్ధారిస్తాయి, అధిక పరిష్కారం వంటి సంభావ్య సమస్యలను నివారిస్తాయి. అదనంగా, కంబైన్డ్ ఫుటింగ్‌ల ఉపయోగం భౌతిక అవసరాలు మరియు మొత్తం నిర్మాణ ఖర్చులు రెండింటిలోనూ తగ్గింపులకు దారి తీస్తుంది, వాటిని ఆర్థికంగా అనుకూలమైన ఎంపికగా మారుస్తుంది. విభిన్న వాతావరణాలలో భవనాలు పెరుగుతూనే ఉన్నందున, సురక్షితమైన మరియు స్థిరమైన నిర్మాణ పద్ధతులకు అటువంటి పునాది పరిష్కారాలను అర్థం చేసుకోవడం మరియు అమలు చేయడం చాలా కీలకం.
కంబైన్డ్ ఫుటింగ్ లను లెక్కించడానికి సూత్రం మట్టి యొక్క బేరింగ్ సామర్థ్యంతో బహుళ నిలువు వరుసల నుండి లోడ్‌ను సమతుల్యం చేయడంపై ఆధారపడి ఉంటుంది. స్థిరత్వాన్ని నిర్ధారించడానికి, పునాది ప్రాంతం సెట్ చేయబడింది కాబట్టి గురుత్వాకర్షణ కేంద్రం మిశ్రమ లోడ్ల కేంద్రంతో సమలేఖనం అవుతుంది. దీర్ఘచతురస్రాకార కంబైన్డ్ ఫుటింగ్ కోసం, లోడ్ పంపిణీ A = P/qకి సరళీకృతం చేయబడింది, ఇక్కడ P అనేది మొత్తం లోడ్ మరియు q అనేది సోలి బేరింగ్ కెపాసిటీ.
కంబైన్డ్ ఫుటింగ్ యొక్క కొలతలు మరియు పరిమాణం నిలువు వరుసల నుండి వచ్చే లోడ్, మట్టిని మోసే సామర్థ్యం మరియు నిలువు వరుసల మధ్య దూరం ఆధారంగా ఉంటాయి. సాధారణంగా, లోడ్ లను సమర్థవంతంగా పంపిణీ చేయడానికి, స్థిరత్వం మరియు సమతుల్యతను నిర్ధారించడానికి తగినంత వెడల్పు మరియు పొడవుతో భాగస్వామ్య స్థావరంపై రెండు నిలువు వరుసలను ఉంచడానికి ఫుట్‌టింగ్ రూపొందించబడింది.
కంబైన్డ్ ఫుటింగ్ యొక్క కనిష్ట మందం సాధారణంగా మట్టిని మోసే సామర్థ్యం, నిలువు వరుసల నుండి లోడ్లు మరియు బెండింగ్ మరియు షీర్ దళాలకు వ్యతిరేకంగా భద్రతా కారకాల ద్వారా నిర్ణయించబడుతుంది. చాలా సందర్భాలలో, 200-300 mm యొక్క మందం విలక్షణమైనది, కానీ నిర్దిష్ట అవసరాలు ఇంజనీరింగ్ డిజైన్ ప్రమాణాల ఆధారంగా మారవచ్చు.
కంబైన్డ్ ఫుటింగ్ లోడ్ మరియు కాలమ్ అమరిక ఆధారంగా అనేక రకాలుగా వర్గీకరించబడింది:
1. దీర్ఘచతురస్రాకార కంబైన్డ్ ఫుటింగ్: సమాన లోడ్ లతో కాలమ్ లకు అనువైనది.
2. ట్రాపెజోయిడల్ కంబైన్డ్ ఫూటింగ్: అసమాన లోడ్ లతో నిలువు వరుసలకు సరిపోతుంది.
3. స్ట్రాప్ ఫుటింగ్: లోడ్ లను సమానంగా పంపిణీ చేయడానికి రెండు ఫుటింగ్ లను ఒక బీమ్ తో కలుపుతుంది.
4. స్లాబ్ మరియు బీమ్ ఫుటింగ్: విస్తృత ప్రాంతాలలో కాలమ్ లోడ్ లకు మద్దతు ఇవ్వడానికి బీమ్ లు మరియు స్లాబ్ లను ఉపయోగిస్తుంది.

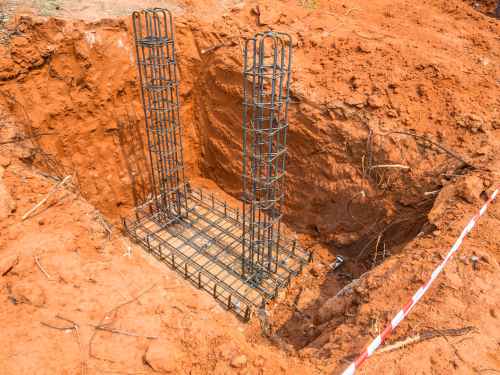

కంబైన్డ్ ఫుటింగ్‌లో ప్రధాన ఉపబలము బెండింగ్ మరియు షీర్ ఫోర్స్‌లను నిర్వహించడానికి రేఖాంశ మరియు విలోమ బార్‌లను ఉపయోగిస్తుంది. ఫుట్‌బోర్డింగ్ పొరలలో ఉంచబడిన ఈ మిశ్రమ ఫుట్‌బోర్డింగ్ రీన్‌ఫోర్స్‌మెంట్ వివరాలు స్థిరత్వం మరియు బలాన్ని జోడిస్తాయి, నిర్మాణాత్మక ఒత్తిళ్లకు వ్యతిరేకంగా మన్నికైన పునాదిని సృష్టిస్తాయి.
