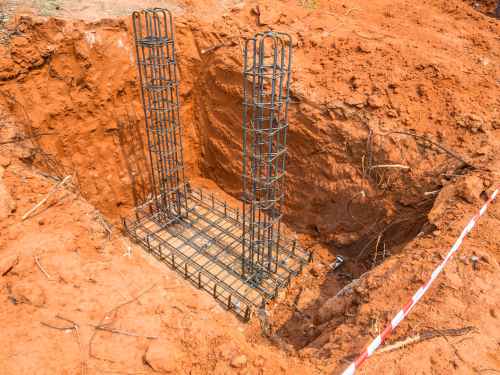

একটি সম্মিলিত ফুটিং মূলত কংক্রিটের তৈরি একটি দীর্ঘ প্ল্যাটফর্ম যা একাধিক স্তম্ভ বা দেওয়ালকে ধরে রাখে। এটিকে একাধিক স্তম্ভের জন্য একটি ভাগ করা বিছানার মতো বিবেচনা করুন, যেখানে প্রত্যেকটিকে তাদের ওজন সমানভাবে ভাগ করে নিতে হয়। এই ধরনের ভিত্তি প্রায়শই ব্যবহৃত হয় যখন স্তম্ভগুলি খুব কাছাকাছি বা অস্বাভাবিকভাবে ফাঁকা থাকে, অথবা যখন সম্পত্তির সীমানার কারণে ভিত্তির প্রান্ত সীমাবদ্ধ করতে হয়। একটি সম্মিলিত ভিত্তি বেছে নেওয়ার মাধ্যমে, কাঠামো উপলব্ধ স্থান বা নির্মাণ খরচ আপস না করে ভারসাম্যপূর্ণ সমর্থন বজায় রাখতে পারে।
কাঠামো নির্মাণের জগতে, প্রতিটি প্রকল্পের স্বতন্ত্র চাহিদা পূরণের জন্য সম্মিলিত ভিত্তির বিভিন্ন আকার ও মাত্রা বিদ্যমান। আসুন, বহুল ব্যবহৃত কয়েকটি প্রকারভেদ নিয়ে আলোচনা করা যাক:

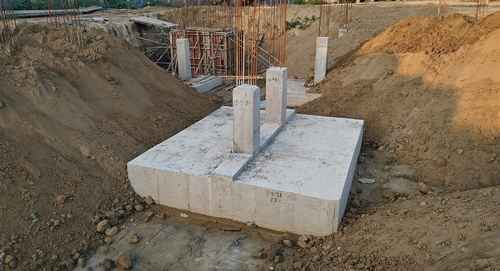

আয়তক্ষেত্রাকার সম্মিলিত ফুটিং, নামটি যেমন ইঙ্গিত করে, একটি আয়তক্ষেত্রের মতো আকৃতির হয়। এটি সাধারণত ব্যবহৃত হয় যখন দুটি স্তম্ভের ভার সমান হয় না এবং তাদের কেন্দ্র একটি সরলরেখায় সারিবদ্ধ থাকে না। এই ভারসাম্যহীনতা আয়তক্ষেত্রের বিভিন্ন দৈর্ঘ্যের মাধ্যমে সংশোধন করা হয়, যা একটি প্ল্যাটফর্ম তৈরি করে যা উভয় স্তম্ভকে সমানভাবে সমর্থন করতে পারে। এই প্রকারটি বিশেষভাবে উপযোগী যখন স্তম্ভগুলির মধ্যে একটি সীমানা লাইনের কাছে থাকে এবং একটি সাধারণ স্প্রেড ফুটিং এই সীমা অতিক্রম করে যাবে।
একটি বিম বা স্ট্র্যাপ দ্বারা সংযুক্ত দুইটি বিচ্ছিন্ন ভিত্তি স্তম্ভ যৌথভাবে কাজ করে। দুইটি স্তম্ভের অনিয়মিত দূরত্বের জন্য আদর্শ না হলে এটি বিশেষভাবে উপযোগী। এই স্ট্র্যাপ মধ্যবর্তী মাটিতে চাপ প্রয়োগ না করেই ভিত্তি দুইটিকে যুক্ত করে এবং স্তম্ভের কেন্দ্রে ভিত্তি স্থাপন না করলেও কার্যকরভাবে ভারসাম্য রক্ষা করে।
যখন একটি কলাম অন্যটির তুলনায় উল্লেখযোগ্যভাবে বেশি ভার বহন করে, তখন একটি ট্র্যাপিজয়েড সম্মিলিত ফুটিং একটি অনুকূল পছন্দ হয়ে ওঠে। প্রতিটি কলামের চাহিদা অনুসারে ওজন বন্টনের জন্য এটি একটি ট্র্যাপিজয়েড আকৃতি দিয়ে ডিজাইন করা হয়। এই পদচিহ্ন নিশ্চিত করে যে ভারী কলামটি আরও বেশি এলাকা এবং আরও বেশি সমর্থন গ্রহণ করে, সমগ্র নির্মাণের স্থায়িত্ব বজায় রাখে।
যে সকল ক্ষেত্রে একাধিক স্তম্ভ সারিবদ্ধভাবে স্থাপিত এবং একটি সাধারণ ভিত্তির প্রয়োজন, সেই পরিস্থিতিতে স্ল্যাব ধরণের সম্মিলিত ভিত্তি একটি আদর্শ সমাধান। মূলত, এটি একটি বৃহৎ স্ল্যাব যা স্তম্ভের একটি সারিকে ধারণ করে। এই প্রকার ভিত্তি স্ট্রিপ ফাউন্ডেশনের অনুরূপ, তবে এটি দেওয়ালের পরিবর্তে স্তম্ভের জন্য অভিযোজিত। এটি নির্মাণে সরলতা প্রদান করে এবং যখন মাটির ভারবহন ক্ষমতা কম থাকে তখন এটি সর্বোত্তমভাবে ব্যবহার করা হয়।
সম্মিলিত ফুটিং হল অভিযোজনযোগ্য সমাধান যা বিভিন্ন নির্মাণ চ্যালেঞ্জের স্বতন্ত্র প্রয়োজনীয়তা পূরণের জন্য তৈরি করা হয়েছে। যদিও উপরে উল্লিখিত প্রকারগুলি সর্বাধিক ব্যবহৃত হয়, যেকোন প্রকল্পের জন্য নিখুঁত ভিত্তি মাটির অবস্থা, কলামের ব্যবধান, লোডের প্রয়োজনীয়তা এবং সম্পত্তির সীমানার নৈকট্যের মতো নির্দিষ্ট কারণের উপর নির্ভর করে। এই মৌলিক বিষয়গুলি বোঝা যেকোনো কাঠামোর জন্য একটি স্থিতিশীল এবং স্থায়ী ভিত্তি নিশ্চিত করে।
যখন স্তম্ভগুলি একে অপরের খুব কাছে অবস্থিত থাকে এবং একটি একক ভিত্তি অন্যটিকে উপরিপাতিত না করে পৃথকভাবে একটি স্তম্ভকে সমর্থন করতে পারে না, তখন সম্মিলিত ভিত্তি প্রধানত ব্যবহৃত হয়। এটি প্রায়শই সেই কাঠামোতে দেখা যায় যেখানে স্থান সীমিত অথবা যেখানে মাটির ধারণক্ষমতা কম এবং অতিরিক্ত ধসা বা বসতি রোধ করার জন্য লোডের আরও বিস্তৃত বিতরণ প্রয়োজন। স্তম্ভগুলি যখন সম্পত্তির সীমানার কাছে থাকে এবং সাধারণ ভিত্তি অনুমোদিত নির্মাণ লাইনের বাইরে চলে যায় তখনও এগুলি ব্যবহার করা হয়।
সংযুক্ত ভিত্তি বিশেষভাবে সেই নির্মাণকার্যে উপযোগী যেখানে স্থানের স্বল্পতা বিদ্যমান। যখন সন্নিহিত স্তম্ভগুলি একে অপরের খুব কাছে অবস্থিত থাকে এবং পৃথক ভিত্তিগুলি একে অপরের উপর পতিত হওয়ার সম্ভাবনা থাকে, তখন একটি সংযুক্ত ভিত্তি এইগুলিকে একটি একক কাঠামোগত উপাদানে একত্রিত করে একটি ব্যবহারিক সমাধান প্রদান করে।
যে সকল অঞ্চলে মাটির ভারবহন ক্ষমতা আদর্শের চেয়ে কম, সেখানে লোড বা ভার বিতরণ একটি গুরুত্বপূর্ণ বিষয় হয়ে দাঁড়ায়। সংযুক্ত ফুটিং একাধিক কলামের ভার একটি বৃহত্তর এলাকায় ছড়িয়ে দিতে সাহায্য করে, যা স্বতন্ত্র ফুটিং-এর তুলনায় অনেক বেশি কার্যকর। এর ফলে মাটির উপর চাপ কমে এবং অতিরিক্ত বসতির ঝুঁকি হ্রাস পায়।
প্রায়শই, ভূমির সীমানার নিকটবর্তী নির্মাণকার্যে ভিত্তি কতটা প্রসারিত করা যায়, সে বিষয়ে বিধিনিষেধ থাকে। সংযুক্ত ভিত্তিগুলি প্রয়োজনীয় भार বহন করার পাশাপাশি এই স্থানিক সীমাবদ্ধতার মধ্যে স্থাপন করার জন্য নকশা করা যেতে পারে, যা এগুলিকে শহুরে নির্মাণ প্রকল্পের জন্য একটি অপরিহার্য হাতিয়ার করে তোলে।
কলাম সহ বিল্ডিং যা বিভিন্ন পরিমাণে ওজন বহন করে একত্রিত পাদদেশ থেকে উপকৃত হয়। এই পাদদেশগুলিকে লোডের অসম বন্টন মিটমাট করার জন্য ইঞ্জিনিয়ার করা যেতে পারে, কলাম থেকে কলামে বিভিন্ন ওজন থাকা সত্ত্বেও কাঠামোর স্থায়িত্ব নিশ্চিত করে।
যখন দুটি বা ততোধিক স্তম্ভ তুলনামূলকভাবে কাছাকাছি থাকে, তখন একাধিক স্বতন্ত্র ভিত্তির পরিবর্তে একটি একক, বৃহত্তর ভিত্তি ব্যবহার করা আরও সাশ্রয়ী হতে পারে। এটি অতিরিক্ত খনন, ফর্মওয়ার্ক এবং কংক্রিটের প্রয়োজনীয়তা হ্রাস করে, যা সামগ্রী এবং শ্রম উভয় ক্ষেত্রেই সাশ্রয় করে।
এই প্রতিটি ব্যবহার সম্মিলিত ভিত্তির নমনীয়তা এবং কার্যকারিতা প্রদর্শন করে, যা কঠিন পরিবেশে আধুনিক নির্মাণের জন্য একটি গুরুত্বপূর্ণ উপাদান।
একটিমাত্র ভিত্তি প্ল্যাটফর্মে একাধিক স্তম্ভের ভার বহন করার কারণে, সংকীর্ণ স্থানে এই সম্মিলিত ফুটিং বিশেষভাবে উপযোগী।
এই ভিত্তিগুলি একাধিক স্তম্ভ বা দেওয়ালের ভার বৃহত্তর ক্ষেত্রে সমানভাবে বিতরণ করে, মাটির উপর চাপ কমায় এবং ধস বা অসম তলানির ঝুঁকি হ্রাস করে।
একাধিক স্তম্ভের জন্য ভিত্তি একত্রিত করে, সম্মিলিত ভিত্তি খনন, ফর্মওয়ার্ক এবং প্রয়োজনীয় কংক্রিটের পরিমাণ হ্রাস করে, যা উল্লেখযোগ্য খরচ সাশ্রয়ে সহায়ক হতে পারে।
সম্মিলিত ভিত্তি বিভিন্ন স্থান পরিস্থিতি এবং সীমাবদ্ধতার সাথে মানিয়ে নিতে পারে, যা কঠিন নির্মাণের জন্য এটিকে একটি বহুমুখী ভিত্তি সমাধানে পরিণত করে।
এই ধরণের নির্মাণে ব্যবহৃত উপকরণ সম্পর্কে আরও বিস্তারিত তথ্যের জন্য, "নির্মাণে ব্যবহৃত উপকরণ" শীর্ষক লেখাটি দেখুন।
পরিশেষে বলা যায়, সংযুক্ত ভিত্তি অনেক নির্মাণ প্রকল্পের জন্য একটি উপযোগী ভিত্তি স্থাপনের পদ্ধতি, বিশেষত যেখানে স্থানের অভাব রয়েছে অথবা মাটির অবস্থা প্রতিকূল। এটি কাঠামোর স্থিতিশীলতা এবং সুষমভাবে ভার বিতরণে সাহায্য করে, যার ফলে অতিরিক্ত বসতির মতো সম্ভাব্য সমস্যাগুলি প্রতিরোধ করা যায়। এছাড়াও, সংযুক্ত ভিত্তির ব্যবহার উপাদান এবং সামগ্রিক নির্মাণ খরচ উভয় ক্ষেত্রেই সাশ্রয় করতে পারে, যা এটিকে অর্থনৈতিকভাবে একটি অনুকূল বিকল্প করে তোলে। বিভিন্ন পরিবেশে যখন ইমারত নির্মাণ ক্রমশ বাড়ছে, তখন এই ধরনের ভিত্তি স্থাপনের সমাধানগুলি বোঝা এবং প্রয়োগ করা নিরাপদ ও টেকসই নির্মাণ পদ্ধতির জন্য অত্যন্ত গুরুত্বপূর্ণ।
একাধিক স্তম্ভের ভার বহন ক্ষমতার সাথে মাটির ধারণক্ষমতার সামঞ্জস্যের উপর ভিত্তি করে একটি সম্মিলিত ভিত্তির হিসাব করার সূত্র নির্ভর করে। স্থিতিশীলতা নিশ্চিত করার জন্য, ভিত্তির ক্ষেত্রফল এমনভাবে নির্ধারণ করা হয় যাতে ভারকেন্দ্র সম্মিলিত ভারের কেন্দ্রের সাথে সরলরেখায় থাকে। আয়তক্ষেত্রাকার সম্মিলিত ভিত্তির ক্ষেত্রে, ভার বিতরণ (A = P/q) সূত্রে সরলীকৃত করা হয়, যেখানে (P) হল মোট ভার এবং (q) হল মাটির ভারবহন ক্ষমতা।
একটি সম্মিলিত পাদদেশের মাত্রা এবং আকার স্তম্ভ থেকে আসা ভার, মাটির ভারবহন ক্ষমতা এবং স্তম্ভগুলির মধ্যে দূরত্বের উপর ভিত্তি করে নির্ধারিত হয়। সাধারণত, পাদদেশটি পর্যাপ্ত প্রস্থ এবং দৈর্ঘ্যের একটি সাধারণ ভিত্তির উপর উভয় স্তম্ভকে ধারণ করার জন্য নকশা করা হয়, যা কার্যকরভাবে ভার বিতরণ করে এবং স্থিতিশীলতা ও ভারসাম্য নিশ্চিত করে।
সাধারণত সম্মিলিত ভিত্তির ন্যূনতম পুরুত্ব মৃত্তিকার ভারবহন ক্ষমতা, স্তম্ভগুলি থেকে আসা ভার এবং নমন ও কর্তন বলের বিরুদ্ধে নিরাপত্তা গুণাঙ্ক দ্বারা নির্ধারিত হয়। বেশিরভাগ ক্ষেত্রে, 200-300 মিমি পুরুত্ব স্বাভাবিক, তবে প্রকৌশল নকশা মানদণ্ডের উপর ভিত্তি করে নির্দিষ্ট প্রয়োজনীয়তা ভিন্ন হতে পারে।
ভার এবং স্তম্ভ স্থাপনের পদ্ধতির উপর নির্ভর করে সম্মিলিত ফুটিং কে বিভিন্ন শ্রেণীতে ভাগ করা হয়েছে।
1. আয়তক্ষেত্রাকার সংযুক্ত ফুটিং: সমান লোডের স্তম্ভের জন্য বিশেষভাবে উপযোগী।
2. ট্র্যাপিজয়েডাল সংযুক্ত ফুটিং: অসমান লোডযুক্ত কলামের জন্য উপযুক্ত।
3. স্ট্র্যাপ ফুটিং: দুটি ফুটিংকে একটি বিমের মাধ্যমে সংযুক্ত করে এবং লোড সুষমভাবে বিতরণ করে।
4. স্লাব ও বীম ফুটিং: স্তম্ভের ভার বৃহত্তর খেত্রে বিস্তৃত করতে বীম এবং স্লাব ব্যবহার করে।
সম্মিলিত ভিত্তির প্রধান রিইনফোর্সমেন্টে অনুদৈর্ঘ্য এবং তির্যক বারগুলি নমন ও শিয়ার বলগুলি ব্যবস্থাপনার জন্য ব্যবহৃত হয়। ভিত্তির স্তরগুলিতে স্থাপন করা, এই সম্মিলিত ভিত্তি রিইনফোর্সমেন্টের বিবরণ স্থিতিশীলতা এবং শক্তি যোগ করে, যা কাঠামোগত চাপের বিরুদ্ধে একটি টেকসই ভিত্তি তৈরি করে।
