કન્સ્ટ્રક્શન જોઈન્ટ એટલે કોંક્રિટમાં આપેલો એક આયોજિત બ્રેક, જે ત્યારે મુકાય છે જ્યારે કોંક્રિટનું કામ એકસાથે પૂરું ન થઈ શકે. તે મજબૂતી અથવા સ્થિરતા સાથે બાંધછોડ કર્યા વગર, સુરક્ષિત બોન્ડિંગ પોઈન્ટ બનાવીને નવા કોંક્રિટને સખત થઈ ગયેલા કોંક્રિટ સાથે જોડે છે.
આ જોઈન્ટ્સ કામને તબક્કાવાર સંભાળવામાં મદદ કરે છે, લોડ ટ્રાન્સફર સુનિશ્ચિત કરે છે અને ગમે ત્યાં તિરાડો પડવાનું જોખમ ઘટાડે છે. મજબૂતી જાળવવા માટે સ્ટીલના સળિયા ઘણીવાર જોઈન્ટની આરપાર લંબાવવામાં આવે છે અને સપાટીની તૈયારી મજબૂત બોન્ડિંગમાં મદદ કરે છે.
કન્સ્ટ્રક્શન જોઈન્ટ કોઈ ખામી નથી, પરંતુ એક સ્માર્ટ સ્ટ્રક્ચરલ વિગત છે જે ટકાઉપણું અને કામગીરીમાં મદદરૂપ થાય છે.
ટિપ: નવું કોંક્રિટ ઉમેરતા પહેલા હંમેશા ખાતરી કરો કે સપાટી સ્વચ્છ અને ખરબચડી છે. આનાથી બોન્ડિંગ સુધરે છે અને નબળા સ્થળો ઘટે છે.
સ્ટ્રક્ચરલ મજબૂતી સુનિશ્ચિત કરવા, હલનચલન માટે અને ટકાઉપણું વધારવા માટે કન્સ્ટ્રક્શનમાં વિવિધ જોઈન્ટ્સ વપરાય છે. જોઈન્ટનો પ્રકાર કોંક્રિટ એલિમેન્ટ અને પ્રોજેક્ટ ડિઝાઇન પર આધાર રાખે છે. નીચે સૌથી વધુ વપરાતા કોંક્રિટ જોઈન્ટ્સના પ્રકારો આપ્યા છે:

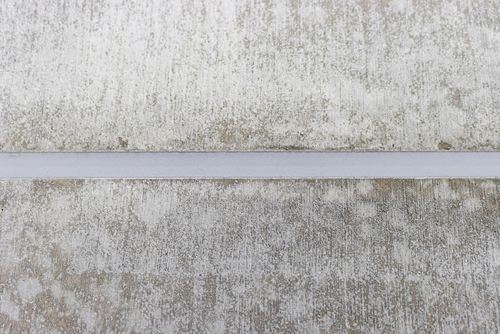

આ જોઈન્ટ્સ કોંક્રિટ સ્લેબમાં અલગ-અલગ ભાગોની સીમાઓ નક્કી કરવા માટે મુકવામાં આવે છે. તે સ્લેબ સેક્શન વચ્ચે નિયંત્રિત હલનચલન થવા દે છે અને લોડને કારણે થતા સ્ટ્રેસને ટ્રાન્સફર કરવામાં મદદ કરે છે. અસમાન તિરાડો ટાળવા માટે તે આયોજિત લેઆઉટ મુજબ મુકવામાં આવે છે.

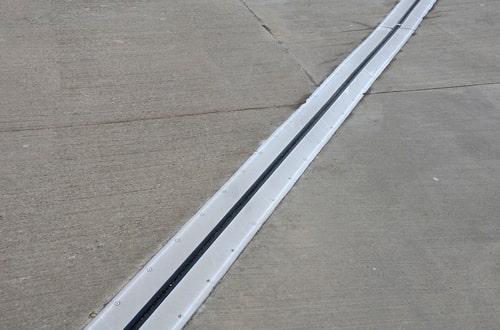

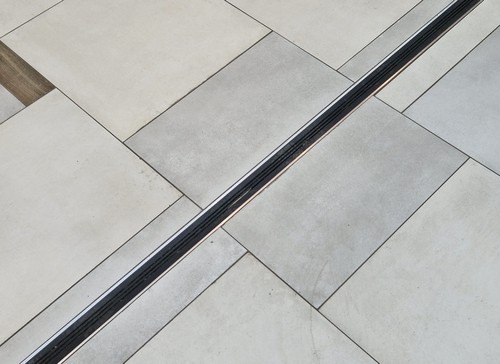

ગરમી કે ભેજને કારણે જ્યારે ફૂલવા અને સંકોચવાની શક્યતા હોય ત્યાં એક્સપાન્શન જોઈન્ટ્સ મુકવામાં આવે છે. તે કદમાં થતા ફેરફારોથી સ્ટ્રેસ ઘટાડવા માટે બિલ્ડિંગના ભાગો વચ્ચે ગેપ બનાવે છે. લાંબી સંરચનાઓ (45 મીટરથી વધુ) માટે એકથી વધુ જોઈન્ટ્સની ભલામણ કરવામાં આવે છે. ભારતમાં સ્ટ્રેસ ઘટાડવા માટે સામાન્ય રીતે 30 મીટરનું અંતર રાખવામાં આવે છે.

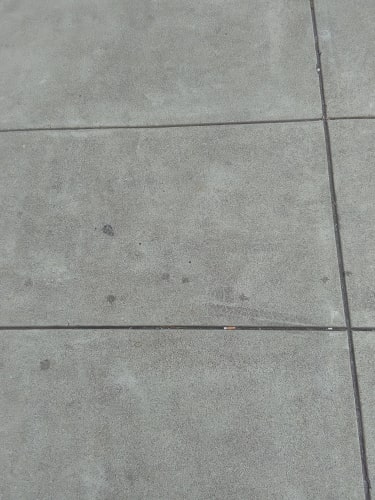

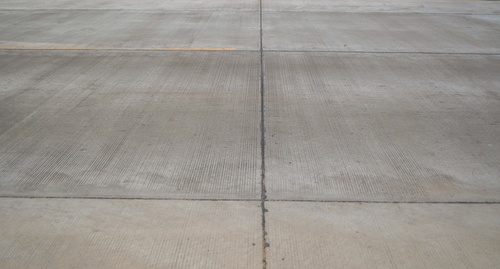

કોંક્રિટ પેવમેન્ટમાં આ સૌથી સામાન્ય જોઈન્ટ્સ છે. કોન્ટ્રેક્શન જોઈન્ટ્સ એ સીધી રેખામાં પાડેલા ખાંચા છે જે નિયંત્રિત નબળા બિંદુ બનાવવા માટે ડિઝાઇન કરવામાં આવ્યા હોય છે. તે સંકોચન અને તાપીય સંકોચન દ્વારા થતી તિરાડોને માર્ગદર્શન આપે છે, જેથી તિરાડો આડેધડ પડવાને બદલે ખાંચાની સાથે વ્યવસ્થિત રીતે પડે.
કોંક્રિટ આઈસોલેશન જોઈન્ટ્સ કોંક્રિટ સ્લેબને દીવાલો, થાંભલાઓ અથવા પાઈપોથી અલગ કરે છે. કોંક્રિટ ભરતા પહેલા તેમાં લવચીક સામગ્રી મૂકવામાં આવે છે, જે સ્લેબ અને તેની બાજુની સંરચનાઓ વચ્ચે સ્ટ્રેસ ટ્રાન્સફર થતા અટકાવે છે.
ટિપ: આ જોઈન્ટ્સમાં મજબૂત અને વોટરપ્રૂફ મટીરિયલ વાપરો જેથી પાણી અંદર ન ઉતરે.

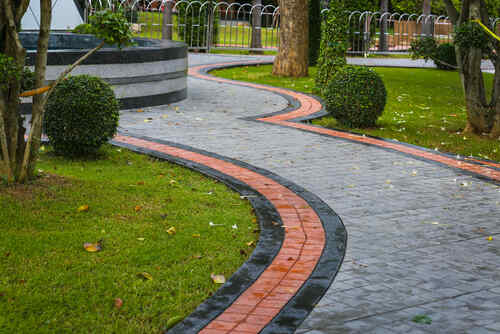

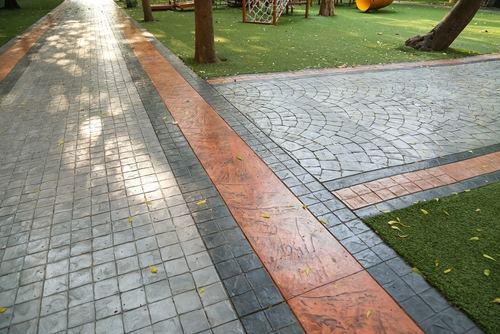

સ્ટેમ્પ્ડ અથવા પેટર્નવાળા કોંક્રિટમાં વપરાતા આ જોઈન્ટ્સ ડિઝાઇન અને ઉપયોગીતા એમ બંને જરૂરિયાતો પૂરી કરે છે. સપાટીની તિરાડોને નિયંત્રિત કરવા માટે તે સ્લેબની ઊંડાઈના માત્ર 25% સુધી જ અંદર જાય છે, જ્યારે પેટર્નને જોવામાં સરળ રાખે છે.

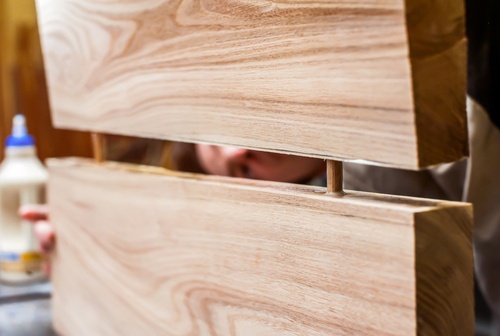

આમાં ડૉવેલ નામના સ્ટીલના સળિયા વપરાય છે જે સ્લેબમાં લોડ ટ્રાન્સફર કરતી વખતે આડી હલનચલન કરવા દે છે. તે સામાન્ય રીતે પેવમેન્ટમાં સ્લેબને અસમાન રીતે બેસી જતા અથવા ઊંચકાતા રોકવા માટે વપરાય છે.

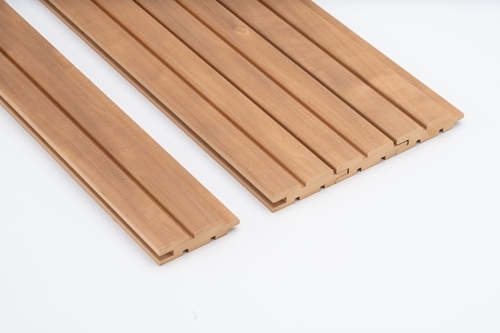

ઘણીવાર પ્રિકાસ્ટ અથવા લાકડાના બાંધકામમાં વપરાતા આ જોઈન્ટ્સ, ઇન્ટરલોકિંગ 'ટંગ' અને 'ગ્રુવ' દ્વારા બે ભાગોને જોડે છે. તે સચોટ ગોઠવણી અને મજબૂત પકડ આપે છે.

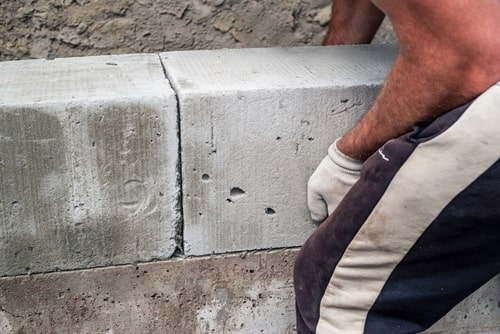

જ્યારે બે સપાટીઓને છેડેથી છેડે જોડીને રાખવામાં આવે ત્યારે આ સાદો જોઈન્ટ બને છે. કારણ કે તેમાં કોઈ ઇન્ટરલોક હોતું નથી, તેથી સામાન્ય રીતે વધારાના રિઇન્ફોર્સમેન્ટ અથવા એડહેસિવની જરૂર પડે છે.

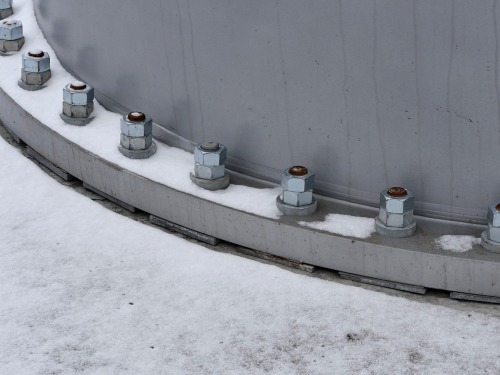

સ્ટીલ અને લાકડાના બાંધકામમાં આ સામાન્ય છે, જેમાં ભાગોને જોડવા માટે બોલ્ટ વપરાય છે. તે ખોલવા અને એડજસ્ટમેન્ટ કરવાની સુવિધા આપે છે, જે તેને હલનચલન કરી શકાય તેવી સંરચનાઓ માટે આદર્શ બનાવે છે.
બાંધકામમાં જોઈન્ટ્સનું પ્લેસમેન્ટ, જેમ કે સ્લેબમાં કન્સ્ટ્રક્શન જોઈન્ટ્સ, એક્સપાન્શન જોઈન્ટ્સ અને બિલ્ડિંગ જોઈન્ટ્સ, ટકાઉપણું અને તિરાડોના નિયંત્રણ માટે મહત્વપૂર્ણ છે. જોઈન્ટ્સ ગમે તેમ ઉમેરવામાં આવતા નથી; તેમનું આયોજન ડિઝાઇન અને સ્ટ્રેસ ડિસ્ટ્રિબ્યુશનના આધારે કરવામાં આવે છે.
જોઈન્ટ્સ મુકવાની મુખ્ય જગ્યાઓ:
1. કોંક્રિટ ભરવાનું કામ પૂરું થતું હોય ત્યાં
જ્યાં કોંક્રિટ ભરવાનું કામ અટકે છે, સામાન્ય રીતે કામકાજના દિવસના અંતે અથવા આયોજિત સેક્શન બ્રેક્સ પર કન્સ્ટ્રક્શન જોઈન્ટ્સ મુકવામાં આવે છે.
2. મોટા સ્લેબમાં ચોક્કસ અંતરે
એક્સપાન્શન જોઈન્ટ્સ અને કોન્ટ્રેક્શન જોઈન્ટ્સ તાપમાનના ફેરફારો અને સંકોચનને સંભાળવામાં મદદ કરે છે.
3. થાંભલા, બીમ અને દીવાલ પાસે
અહીં સ્ટ્રેસ વધારે હોય છે. નજીકમાં જોઈન્ટ્સ રાખવાથી સ્ટ્રેસ સુરક્ષિત રીતે રિલીઝ કરવામાં મદદ મળે છે.
4. અલગ પડતા ભાગોની આસપાસ
સ્ટ્રેસ ટ્રાન્સફર રોકવા માટે થાંભલા, દાદર અથવા પાઈપની આસપાસ આઈસોલેશન જોઈન્ટ્સ વપરાય છે.
5. ખૂણા અને રિ-એન્ટ્રન્ટ ખૂણાઓ
આવી જગ્યાએ તિરાડો જલ્દી પડે છે, તેથી જોઈન્ટ્સ તેને રોકે છે.
ટિપ: કોંક્રિટ નાખતા પહેલા હંમેશા જોઈન્ટનું લોકેશન માર્ક કરી લો જેથી પછીથી ખોટી જગ્યાએ જોઈન્ટ કટ ન કરવા પડે.
કોંક્રિટની મજબૂતી, દેખાવ અને આયુષ્ય જાળવવા માટે જોઈન્ટ્સ અનિવાર્ય છે. તાપમાનના ફેરફારો અને લોડને કારણે કોંક્રિટ સંકોચાય છે, ફૂલે છે અને તિરાડ પડે છે. કન્સ્ટ્રક્શન જોઈન્ટ્સ, કોન્ટ્રેક્શન જોઈન્ટ્સ અને એક્સપાન્શન જોઈન્ટ્સ આ સ્ટ્રેસને હેન્ડલ કરવામાં મદદ કરે છે.
મુખ્ય કારણો:
1. તિરાડોને નિયંત્રિત કરવા
કોંક્રિટ સુકાય ત્યારે સંકોચાય છે, અને જોઈન્ટ્સ માર્ગદર્શન આપે છે કે તિરાડો ક્યાં સુરક્ષિત રીતે બનવી જોઈએ.
2. હલનચલન માટે જગ્યા આપવા
તાપમાનના ફેરફારને કારણે થતા વિસ્તરણ અને સંકોચનને જોઈન્ટ્સ સંભાળે છે.
3. કોંક્રિટના મોટા જથ્થાને ભાગમાં વહેંચવા
જ્યારે આખો વિસ્તાર એકસાથે ન ભરી શકાય, ત્યારે જોઈન્ટ્સ દરેક ભાગને અલગ પાડે છે.
3. બાહ્ય બળ ઝીલવા માટે
તે ટ્રાફિક, મશીનરી કે ભૂકંપની ધ્રુજારી અને દબાણને સહન કરી લે છે.
4. ટકાવપણું વધારવા માટે
યોગ્ય જોઈન્ટ્સ પાણીનો પ્રવેશ રોકે છે અને લાંબા ગાળાના નુકસાનને ધીમું કરે છે.
કોઈપણ જોઈન્ટની અસરકારકતા તેમાં વપરાતી સામગ્રી પર આધાર રાખે છે. અલગ-અલગ પ્રકારના કોંક્રિટ જોઈન્ટ્સ માટે લવચીકતા અને ટકાઉપણું મેળવવા ખાસ મટીરિયલ જરૂરી છે.
સામાન્ય મટીરિયલ:
એક્સપાન્શન અને આઈસોલેશન જોઈન્ટ્સમાં વપરાતા, આ એવા મટીરિયલ છે જે દબાઈ શકે છે અને હલનચલન થવા દે છે.
ઉદાહરણ: બિટ્યુમેન બોર્ડ, કોર્ક, રબર, ફોમ અથવા ફાઈબરબોર્ડ.

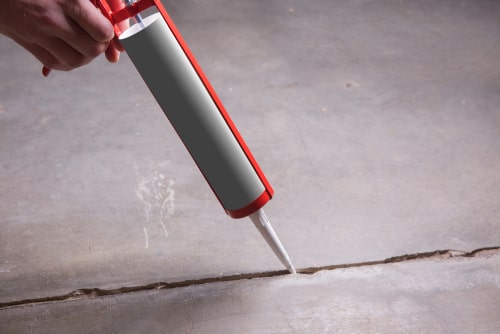

જોઈન્ટ્સની સપાટી પર લગાડવામાં આવતા, તે પાણી અને કચરાને અંદર જતા અટકાવે છે. તે લવચીકતા જાળવે છે અને કોંક્રિટ સાથે સારી રીતે ચોંટી જાય છે.
ઉદાહરણ: પોલીયુરેથીન, સિલિકોન, પોલીસલ્ફાઈડ સીલન્ટ્સ.
આ સ્ટીલના સળિયા છે જે બાંધકામના જોઈન્ટ્સમાં લોડ ટ્રાન્સફર કરે છે અને આડી હલનચલન થવા દે છે.
ઉદાહરણ: મુખ્યત્વે સ્લેબ અને પેવમેન્ટ્સમાં વપરાય છે.
ટાંકી કે બેઝમેન્ટ જેવી જગ્યાએ પાણીને લીક થતું રોકવા માટે આ વપરાય છે.
ઉદાહરણ: પીવીસી વોટરસ્ટોપ્સ, રબર વોટરસ્ટોપ્સ, બેન્ટોનાઈટ સ્ટ્રીપ્સ.
જોઈન્ટ્સ તિરાડોને રોકવા, હલનચલનનું સંચાલન કરવા અને સમય જતાં તમારું ઘર મજબૂત રહે તેની ખાતરી કરવા માટેની ચાવી છે. દરેક પ્રકાર ટકાઉપણું જાળવવામાં મહત્વપૂર્ણ ભૂમિકા ભજવે છે. તમને તમારું ઘર યોગ્ય રીતે બનાવવા માટે માત્ર એક જ તક મળે છે, તેથી બાંધકામમાં જોઈન્ટ્સના પ્રકારોને સમજવાથી તમને ભવિષ્યમાં સમારકામની સમસ્યાઓ ટાળવામાં મદદ મળે છે.
કન્સ્ટ્રક્શન જોઈન્ટ શું છે અને તેના પ્રકારો વિશે જાણીને કરેલું સારું પ્લાનિંગ એ ખાતરી કરવામાં મદદ કરશે કે તિરાડો માત્ર ત્યાં જ પડે જ્યાં તમે ઈચ્છો છો, જેનાથી તમારા કોંક્રિટ સ્ટ્રક્ચરને લાંબુ આયુષ્ય મળશે.
કન્સ્ટ્રક્શન જોઈન્ટ્સની ડિઝાઇન અને સ્પષ્ટીકરણ માટે સ્ટ્રક્ચરલ એન્જિનિયરને સાથે રાખવાની સલાહ આપવામાં આવે છે.
કન્સ્ટ્રક્શન જોઈન્ટ ત્યારે મુકાય છે જ્યારે કોંક્રિટિંગ તબક્કાવાર કરવાનું હોય, જેનાથી જૂના અને નવા કોંક્રિટ વચ્ચે બોન્ડિંગ થઈ શકે છે. બીજી તરફ, એક્સપાન્શન જોઈન્ટ ગરમીને કારણે થતી હિલચાલ થવા દે છે અને વિસ્તરણ કે સંકોચનથી થતી તિરાડોને અટકાવે છે.
સપાટીની તૈયારી મહત્વપૂર્ણ છે; તમારે સપાટીને સાફ અને ખરબચડી કરવાની જરૂર છે, અને પછી બોન્ડિંગ એજન્ટ્સ લગાવવા જોઈએ.
નુકસાન પામેલા જોઈન્ટ્સને સામાન્ય રીતે સફાઈ, સીલન્ટ્સ દ્વારા ફરીથી સીલ કરીને અથવા તિરાડો માટે ઈપોક્સી ઈન્જેક્શનનો ઉપયોગ કરીને રીપેર કરવામાં આવે છે. ગંભીર કિસ્સાઓમાં, આંશિક ફેરબદલ અથવા રિઇન્ફોર્સમેન્ટની જરૂર પડી શકે છે.
કોલ્ડ જોઈન્ટ એ કોંક્રિટ રેડતી વખતે આયોજન વગર આવતા અંતરાલને કારણે સર્જાય છે, જે નબળા બોન્ડિંગનું કારણ બની શકે છે. કન્સ્ટ્રક્શન જોઈન્ટ એ એક આયોજિત ઇન્ટરફેસ છે જે મજબૂતી અને સાતત્ય સુનિશ્ચિત કરવા માટે તૈયાર અને મજબૂત કરવામાં આવે છે.
કન્સ્ટ્રક્શન જોઈન્ટનું અંતર સ્ટ્રક્ચર મુજબ બદલાય છે પરંતુ સ્લેબ માટે સામાન્ય રીતે 4.5 થી 6 મીટર રાખવામાં આવે છે. આ અંતર સ્ટ્રક્ચરલ ડિઝાઈન મુજબ લોડ ડિસ્ટ્રિબ્યુશન અને સ્ટ્રેસ પોઈન્ટ્સ સાથે સુસંગત હોવું જોઈએ.
