কনস্ট্রাকশন জয়েন্ট হলো কংক্রিটে দেওয়া একটি পরিকল্পিত বিরতি যা তখন দেওয়া হয় যখন একবারে পুরো ঢালাই শেষ করা সম্ভব হয় না। এটি শক্ত হয়ে যাওয়া কংক্রিটের সাথে নতুন কংক্রিটকে যুক্ত করে বন্ডিংয়ের একটি নিরাপদ পয়েন্ট তৈরি করে, যাতে মজবুতি বা স্থিতিশীলতা নষ্ট না হয়।
এই জয়েন্টগুলো ধাপে ধাপে নির্মাণকাজ চালাতে সাহায্য করে, লোড ট্রান্সফার নিশ্চিত করে এবং এলোমেলো ফাটল ধরার ঝুঁকি কমায়। মজবুতি ধরে রাখতে স্টিলের রডগুলো প্রায়ই জয়েন্টের ওপর দিয়ে বাড়ানো থাকে এবং পৃষ্ঠতল ঠিকঠাক প্রস্তুত করলে বন্ডিং শক্ত হয়।
কনস্ট্রাকশন জয়েন্ট কোনো ত্রুটি নয়, বরং এটি একটি বুদ্ধিদীপ্ত কাঠামোগত বিষয় যা স্থায়িত্ব এবং কার্যক্ষমতা বাড়াতে সাহায্য করে।
টিপ: নতুন কংক্রিট দেওয়ার আগে সবসময় নিশ্চিত করুন যে জায়গাটি পরিষ্কার এবং খসখসে আছে। এতে বন্ডিং ভালো হয় এবং দুর্বল জায়গা তৈরি হওয়ার ভয় কম থাকে।
কাঠামোর অখণ্ডতা বজায় রাখতে, মুভমেন্টের সুযোগ দিতে এবং স্থায়িত্ব বাড়াতে নির্মাণকাজে বিভিন্ন ধরনের জয়েন্ট ব্যবহার করা হয়। কনস্ট্রাকশন জয়েন্টের ধরন নির্ভর করে কংক্রিট এলিমেন্ট এবং প্রজেক্ট ডিজাইনের ওপর। নিচে কংক্রিট জয়েন্টের সবচেয়ে সাধারণ ধরনগুলো দেওয়া হলো:

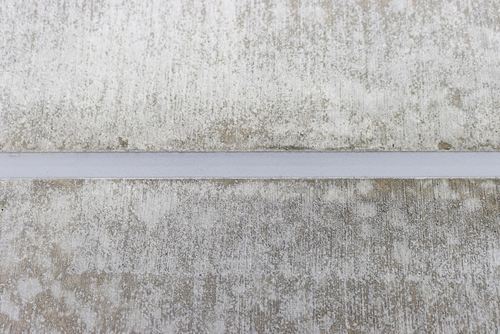

এই জয়েন্টগুলো কংক্রিট স্ল্যাবে বসানো হয় যাতে প্রতিটি ঢালাইয়ের সীমানা বোঝা যায়। এগুলো স্ল্যাবের অংশগুলোর মধ্যে নিয়ন্ত্রিত মুভমেন্টের সুযোগ দেয় এবং লোডের কারণে তৈরি হওয়া চাপ সরাতে সাহায্য করে। অমসৃণ ফাটল এড়াতে এগুলো একটি পরিকল্পিত নকশা অনুযায়ী বসানো হয়।

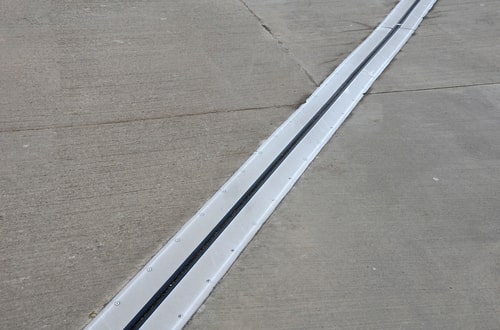

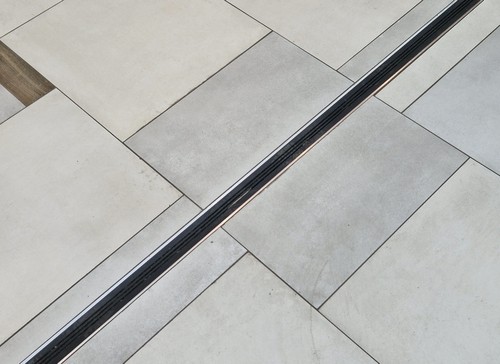

তাপমাত্রা বা আর্দ্রতার কারণে যেখানে প্রসারণ বা সংকোচন হওয়ার সম্ভাবনা থাকে, সেখানে এক্সপ্যানশন জয়েন্ট দেওয়া হয়। আকারগত পরিবর্তনের চাপ কমাতে এগুলো বিল্ডিংয়ের অংশগুলোর মধ্যে ফাঁকা জায়গা তৈরি করে। লম্বা স্ট্রাকচারের (45 মিটারের বেশি) জন্য একাধিক জয়েন্ট দেওয়ার পরামর্শ দেওয়া হয়। ভারতে চাপ কমানোর জন্য সাধারণত 30 মিটার পরপর ফাঁক রাখা হয়।

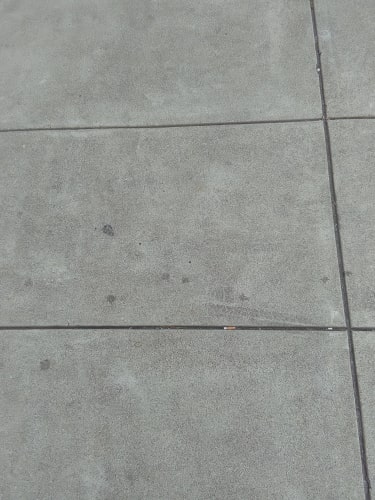

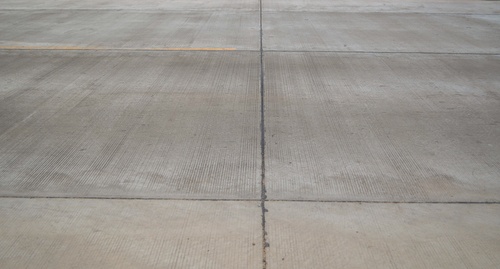

কংক্রিট ফুটপাথ বা রাস্তায় এগুলো সবচেয়ে বেশি দেখা যায়। কন্ট্রাকশন জয়েন্ট হলো সোজা খাঁজ যা একটি নিয়ন্ত্রিত দুর্বল পয়েন্ট তৈরির জন্য ডিজাইন করা হয়েছে। সংকোচন বা তাপমাত্রার কারণে যদি ফাটল ধরে, তবে এই খাঁজগুলো সেই ফাটলকে নির্দিষ্ট পথে পরিচালিত করে, যাতে ফাটলগুলো এলোমেলো না হয়ে সোজা হয়।
কংক্রিট আইসোলেশন জয়েন্টগুলো দেয়াল, কলাম বা পাইপ থেকে কংক্রিট স্ল্যাবকে আলাদা রাখে। ঢালাইয়ের আগে একটি নমনীয় উপাদান দেওয়া হয়, যা স্ল্যাব এবং পাশের স্ট্রাকচারের মধ্যে চাপের আদান-প্রদান বন্ধ করে।
টিপ: আইসোলেশন জয়েন্টে মজবুত ও ওয়াটারপ্রুফ ফিলার ব্যবহার করুন যাতে ফাঁকা জায়গা দিয়ে আর্দ্রতা ঢুকতে না পারে।

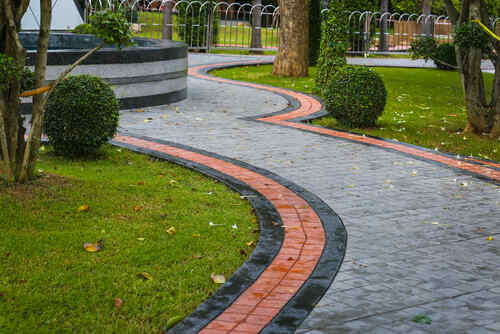

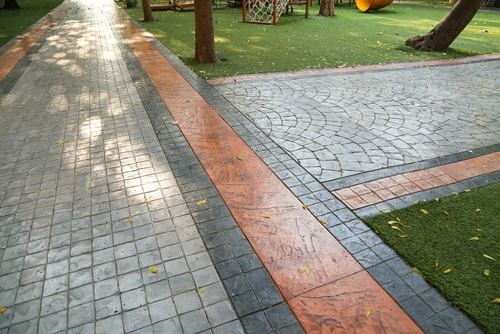

স্ট্যাম্পড বা নকশা করা কংক্রিটে এই জয়েন্টগুলো ডিজাইন এবং প্রয়োজনীয়তা—উভয় দিকই পূরণ করে। এগুলো স্ল্যাবের গভীরতার মাত্র 25% পর্যন্ত ঢোকানো হয় যাতে ওপরের ফাটল নিয়ন্ত্রণ করা যায় এবং নকশাটিও দেখতে সুন্দর লাগে।

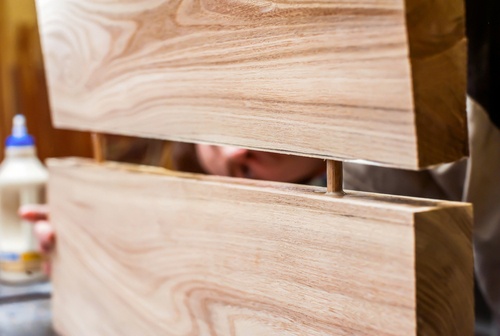

এই জয়েন্টগুলোতে ডাওয়েল নামক স্টিলের বার ব্যবহার করা হয় যা স্ল্যাবের এক পাশ থেকে অন্য পাশে লোড ট্রান্সফার করার পাশাপাশি অণুভূমিক মুভমেন্টের সুবিধা দেয়। স্ল্যাব যাতে দেবে না যায় বা অসমানভাবে উপরে উঠে না যায়, সেজন্য এগুলো সাধারণত রাস্তায় ব্যবহার করা হয়।

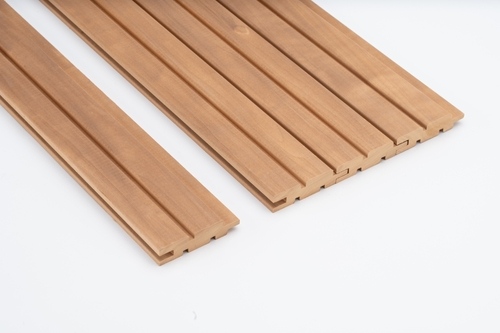

প্রিকাস্ট বা কাঠের কাজে এগুলো প্রায়ই ব্যবহৃত হয়। ইন্টারলকিং সিস্টেমের মাধ্যমে এই জয়েন্টগুলো দুটি অংশকে জোড়া দেয়। এতে অ্যালাইনমেন্ট ঠিক থাকে এবং জয়েন্ট আরও শক্তিশালী হয়।

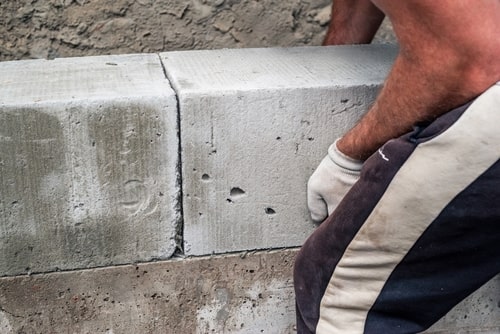

দুটি জিনিসের প্রান্ত যখন সরাসরি একে অপরের সাথে মিলিয়ে রাখা হয়, তখন এই সাধারণ জয়েন্ট তৈরি হয়। যেহেতু এতে কোনো ইন্টারলক নেই, তাই সাধারণত বাড়তি রিইনফোর্সমেন্ট বা আঠা দরকার হয়।

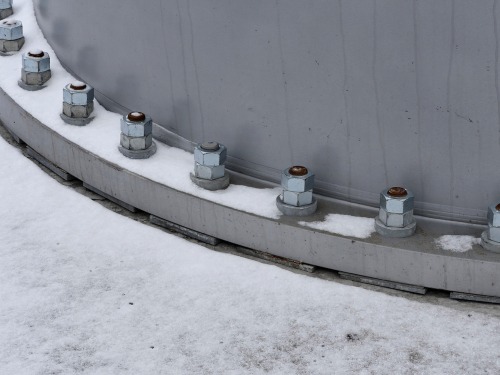

স্টিল এবং কাঠের কাজে এটি সাধারণ ব্যাপার, যেখানে বোল্ট ব্যবহার করে অংশগুলো জোড়া দেওয়া হয়। এগুলো খোলা বা অ্যাডজাস্ট করা যায় বলে স্থানান্তরযোগ্য স্ট্রাকচারের জন্য এগুলো সেরা।
নির্মাণকাজে জয়েন্টের অবস্থান যেমন স্ল্যাবে কনস্ট্রাকশন জয়েন্ট, এক্সপ্যানশন জয়েন্ট এবং বিল্ডিং জয়েন্ট স্থায়িত্ব এবং ফাটল নিয়ন্ত্রণের জন্য অত্যন্ত গুরুত্বপূর্ণ। জয়েন্টগুলো এলোমেলোভাবে দেওয়া হয় না; এগুলো ডিজাইন এবং চাপের বন্টন অনুযায়ী পরিকল্পনা করা হয়।
যেসব জায়গায় জয়েন্ট দেওয়া হয়:
1. ঢালাইয়ের শেষ পর্যায়ে
কংক্রিট ঢালাই যেখানে থামানো হয়, সাধারণত দিনের শেষে বা নির্দিষ্ট বিরতির সময় সেখানে কনস্ট্রাকশন জয়েন্ট দেওয়া হয়।
2. বড় স্ল্যাবে নির্দিষ্ট দূরত্ব পর পর
এক্সপ্যানশন এবং কন্ট্রাকশন জয়েন্ট তাপমাত্রার পরিবর্তন এবং সংকোচন সামলাতে সাহায্য করে।
3. কলাম, বিম এবং দেয়ালের কাছে
এখানে চাপ বেশি থাকে। কাছাকাছি জয়েন্ট রাখলে চাপ নিরাপদে প্রমুক্ত হয়।
4. আলাদা এলিমেন্টের চারপাশে
কলাম, সিঁড়ি বা পাইপের চারপাশে আইসোলেশন জয়েন্ট ব্যবহার করা হয় যাতে চাপ ট্রান্সফার না হয়।
5. কোণা এবং ভেতরের অ্যাঙ্গেলে
এই জায়গাগুলোতে সহজে ফাটল ধরে, তাই জয়েন্ট দিলে হঠাৎ ক্ষতি হওয়া থেকে বাঁচা যায়।
টিপ: ঢালাইয়ের আগেই জয়েন্টের জায়গাগুলো মার্ক করে রাখুন যাতে পরে ভুল জায়গায় জয়েন্ট কাটতে না হয়।
কংক্রিটের মজবুতি, সৌন্দর্য এবং স্থায়িত্ব বজায় রাখার জন্য জয়েন্ট দেওয়া খুব জরুরি। তাপমাত্রা পরিবর্তন এবং লোডের কারণে কংক্রিট সংকুচিত হয়, প্রসারিত হয় এবং ফাটল ধরে। কনস্ট্রাকশন জয়েন্ট, কন্ট্রাকশন জয়েন্ট এবং এক্সপ্যানশন জয়েন্ট এই চাপগুলো সামলাতে সাহায্য করে।
প্রধান কারণগুলো:
1. ফাটল নিয়ন্ত্রণ করতে
কংক্রিট শুকানোর সাথে সাথে সংকুচিত হয়, আর জয়েন্টগুলো ঠিক করে দেয় যে কোথায় ফাটল ধরলে নিরাপদে তা নিয়ন্ত্রণ করা যায়।
2. নড়াচড়ার সুযোগ দিতে
তাপমাত্রার পরিবর্তনের কারণে হওয়া প্রসারণ এবং সংকোচন জয়েন্টগুলো সামলে নেয়।
3. বড় ঢালাইকে ভাগ করতে
যখন পুরো জায়গা একবারে ঢালাই করা সম্ভব হয় না, তখন জয়েন্টগুলো প্রতিটি সেকশনকে আলাদা করে।
3. বাইরের শক্তি শোষণ করতে
এগুলো যানবাহন, যন্ত্রপাতি বা ভূমিকম্পের কম্পন এবং চাপ শোষণ করে।
4. স্থায়িত্ব বাড়াতে
সঠিক জয়েন্ট পানি ঢুকতে বাধা দেয় এবং দীর্ঘমেয়াদী ক্ষতি কমিয়ে দেয়।
যেকোনো জয়েন্টের কার্যকারিতা নির্ভর করে কী ধরণের সামগ্রী ব্যবহার করা হয়েছে তার ওপর। নমনীয়তা এবং স্থায়িত্বের জন্য বিভিন্ন ধরণের কংক্রিট জয়েন্টে নির্দিষ্ট সামগ্রী প্রয়োজন হয়।
সাধারণ সামগ্রীগুলো:
এক্সপ্যানশন এবং আইসোলেশন জয়েন্টে ব্যবহৃত ফিলারগুলো এমন পদার্থ যা চাপ দিলে সংকুচিত হয় এবং মুভমেন্টের সুযোগ দেয়।
উদাহরণ: বিটুমেন বোর্ড, কর্ক, রাবার, ফোম বা ফাইবারবোর্ড।

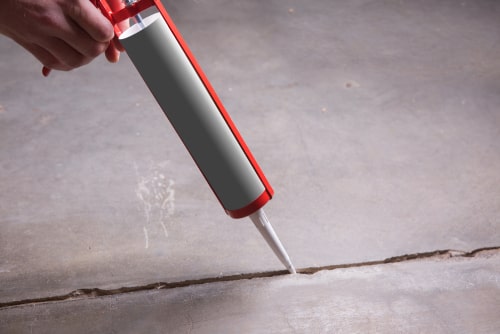

পানি, ধুলোবালি এবং ময়লা ঢোকা বন্ধ করতে জয়েন্টের উপরিভাগে এগুলো লাগানো হয়। এগুলো নমনীয়তা বজায় রাখে এবং কংক্রিটের সাথে ভালোভাবে লেগে থাকে।
উদাহরণ: পলিউরেথেন, সিলিকন, পলিসালফাইড সিল্যান্ট।
স্টিলের বার যা অণুভূমিক মুভমেন্টের সুযোগ দেওয়ার পাশাপাশি কনস্ট্রাকশন জয়েন্টের এক পাশ থেকে অন্য পাশে লোড ট্রান্সফার করে।
উদাহরণ: প্রধানত স্ল্যাব এবং ফুটপাথ বা রাস্তায় ব্যবহৃত হয়।
ট্যাঙ্ক এবং বেসমেন্টের মতো পানি ধরে রাখা স্ট্রাকচারের জয়েন্টে লিকেজ বন্ধ করতে এগুলো ব্যবহার করা হয়।
উদাহরণ: পিভিসি ওয়াটারস্টপস, রবার ওয়াটারস্টপস, বেন্টোনাইট স্ট্রিপস।
ফাটল রোধ করতে, মুভমেন্ট সামলাতে এবং সময়ের সাথে সাথে আপনার বাড়ি যাতে মজবুত থাকে তা নিশ্চিত করতে জয়েন্ট হলো প্রধান উপায়। প্রতিটি ধরন স্থায়িত্বের ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে। বাড়ি একবারই সঠিকভাবে গড়ার সুযোগ পাওয়া যায়, তাই কনস্ট্রাকশন জয়েন্টের ধরনগুলো বুঝলে ভবিষ্যতে মেরামতের ঝামেলা এড়ানো যায়।
কনস্ট্রাকশন জয়েন্ট কী এবং এর ধরনগুলো সম্পর্কে জানা এবং সঠিক পরিকল্পনা থাকলে আপনার পছন্দমতো জায়গায় ফাটল নিয়ন্ত্রণ করা যাবে, যা আপনার কংক্রিট কাঠামোকে দীর্ঘ জীবন দেবে।
কনস্ট্রাকশন জয়েন্ট ডিজাইন এবং সুনির্দিষ্ট করার জন্য একজন স্ট্রাকচারাল ইঞ্জিনিয়ারের পরামর্শ নেওয়া সবচেয়ে ভালো।
কংক্রিট ঢালাই যখন ধাপে ধাপে করা হয়, তখন পুরনো এবং নতুন কংক্রিটের মধ্যে বন্ডিং তৈরির জন্য কনস্ট্রাকশন জয়েন্ট দেওয়া হয়। অন্যদিকে, তাপমাত্রার কারণে মুভমেন্টের সুবিধা দিতে এবং প্রসারণ বা সংকোচনের ফলে ফাটল এড়াতে এক্সপ্যানশন জয়েন্ট দেওয়া হয়।
সারফেস প্রস্তুত করা সবচেয়ে গুরুত্বপূর্ণ; আপনাকে জায়গাটি পরিষ্কার এবং খসখসে করতে হবে এবং তারপরে বন্ডিং এজেন্ট লাগাতে হবে।
ক্ষতিগ্রস্ত জয়েন্টগুলো সাধারণত পরিষ্কার করে, আবার সিল্যান্ট দিয়ে সিল করে বা ফাটলের জন্য ইপোক্সি ইনজেকশন ব্যবহার করে মেরামত করা হয়। অবস্থা খুব খারাপ হলে আংশিক পরিবর্তন বা রিইনফোর্সমেন্ট প্রয়োজন হতে পারে।
কোল্ড জয়েন্ট হলো ঢালাইয়ের সময় একটি অপরিকল্পিত বাধা যার ফলে বন্ডিং খারাপ হতে পারে। কনস্ট্রাকশন জয়েন্ট হলো একটি পরিকল্পিত ইন্টারফেস যা মজবুতি এবং ধারাবাহিকতা নিশ্চিত করার জন্য প্রস্তুত এবং মজবুত করা হয়।
কনস্ট্রাকশন জয়েন্টের দূরত্ব কাঠামোর ওপর নির্ভর করে ভিন্ন হয়, তবে স্ল্যাবের জন্য সাধারণত 4.5 থেকে 6 মিটারের মধ্যে রাখা হয়। স্ট্রাকচারাল ডিজাইন অনুযায়ী লোড ডিস্ট্রিবিউশন এবং স্ট্রেস পয়েন্টের সাথে এই দূরত্ব সামঞ্জস্যপূর্ণ হওয়া উচিত।
