ఒకేసారి కాంక్రీట్ వేయడం పూర్తి కానప్పుడు ఇచ్చే ప్లాన్డ్ బ్రేక్ నే కన్స్ట్రక్షన్ జాయింట్ అంటారు. ఇది బలం లేదా స్థిరత్వాన్ని తగ్గించకుండా కొత్త కాంక్రీటును గట్టిపడిన కాంక్రీటుతో కలిపేలా చేస్తుంది.
ఈ జాయింట్స్ పనిని దశలవారీగా చేయడానికి, బరువును సరిగ్గా మోయడానికి మరియు పగుళ్లు రాకుండా చూస్తాయి. బలం కోసం స్టీల్ రాడ్లను వీటి గుండా వేస్తారు మరియు ఉపరితలాన్ని సిద్ధం చేయడం వల్ల బంధం బలంగా ఏర్పడుతుంది.
ఇది లోపం కాదు, ఇంటి మన్నిక మరియు పనితీరును పెంచే ఒక తెలివైన నిర్మాణ అంశం.
చిట్కా: కొత్త కాంక్రీట్ వేసే ముందు ఉపరితలం శుభ్రంగా, గరుకుగా ఉండేలా చూసుకోండి. దీనివల్ల పట్టు బాగుంటుంది మరియు బలహీనమైన చోట్లను తగ్గిస్తుంది.
నిర్మాణ సమగ్రతను కాపాడటానికి, కదలికలకు చోటు ఇవ్వడానికి మరియు మన్నికను పెంచడానికి రకరకాల జాయింట్స్ వాడతారు. మీ ఇంటి డిజైన్ను బట్టి ఏ జాయింట్ వాడాలో నిర్ణయిస్తారు. సాధారణంగా వాడే జాయింట్స్ ఇక్కడ ఉన్నాయి:

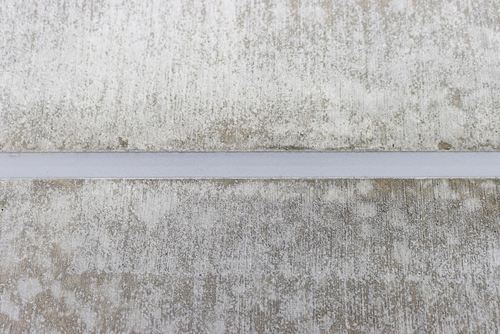

వ్యక్తిగత కాంక్రీట్ ప్లేస్మెంట్ల సరిహద్దులను నిర్ణయించడానికి ఈ జాయింట్స్ కాంక్రీట్ స్లాబ్లలో ఏర్పాటు చేయబడతాయి. ఇవి స్లాబ్ ముక్కల మధ్య కదలికలను నియంత్రిస్తాయి మరియు బరువును సమానంగా పంచుతాయి. పగుళ్లు రాకుండా వీటిని ప్లాన్ ప్రకారం వేస్తారు.

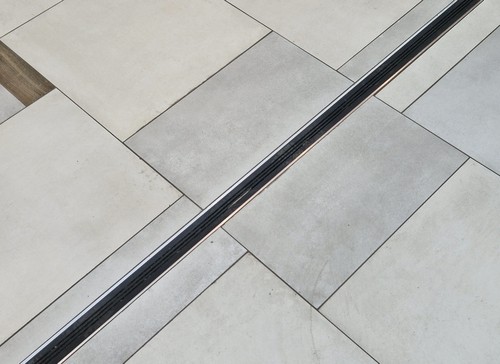

ఉష్ణ లేదా తేమ సంబంధిత వ్యాకోచం మరియు సంకోచం ఆశించే చోట ఎక్స్పాన్షన్ జాయింట్లను ఉంచుతారు. డైమెన్షనల్ మార్పుల వల్ల కలిగే ఒత్తిడిని తగ్గించడానికి ఇవి నిర్మాణ భాగాల మధ్య ఖాళీలను సృష్టిస్తాయి. పొడవైన నిర్మాణాల (45 మీటర్ల పైన) కోసం, బహుళ జాయింట్లు సిఫార్సు చేయబడతాయి. భారతదేశంలో, ఒత్తిడి పెరగకుండా ఉండటానికి సాధారణంగా 30 మీటర్ల స్పేసింగ్ను అనుసరిస్తారు.

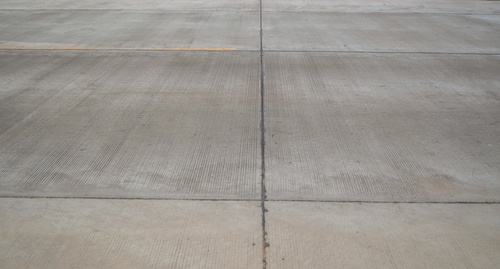

కాంక్రీట్ పేవ్మెంట్లలో ఇవి అత్యంత సాధారణ జాయింట్లు. కాంట్రాక్షన్ జాయింట్లు అంటే ఒక నియంత్రిత బలహీనమైన పాయింట్ను సృష్టించడానికి రూపొందించబడిన సరళ-రేఖ గాడులు. ఇవి సంకోచం మరియు ఉష్ణ సంకోచం వల్ల కలిగే పగుళ్లను గైడ్ చేస్తాయి, తద్వారా పగుళ్లు ఇష్టం వచ్చినట్లు కాకుండా గాడి వెంట నీట్గా ఏర్పడతాయి.
ఇవి స్లాబ్ను గోడలు, స్తంభాలు లేదా పైపుల నుండి వేరు చేస్తాయి. కాంక్రీట్ వేయడానికి ముందు ఒక ఫ్లెక్సిబుల్ మెటీరియల్ ఉంచుతారు, దీనివల్ల ఒకదాని ఒత్తిడి మరొకదానిపై పడకుండా ఉంటుంది.
చిట్కా: గ్యాప్లోకి తేమ చేరకుండా ఉండటానికి ఐసోలేషన్ జాయింట్స్లో బలమైన, వాటర్ప్రూఫ్ ఫిల్లర్ మెటీరియల్ని ఉపయోగించండి.

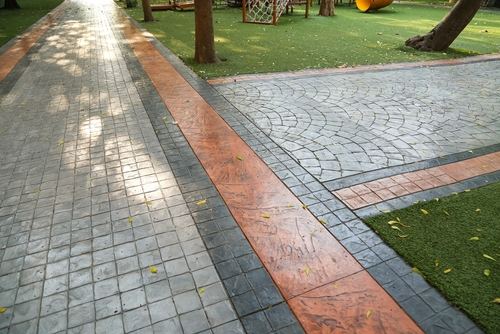

స్టాంప్డ్ లేదా పాటర్న్డ్ కాంక్రీట్లో ఉపయోగించే ఈ జాయింట్లు డిజైన్ మరియు ఫంక్షనల్ అవసరాలు రెండింటినీ అందిస్తాయి. ఇవి ప్యాటర్న్ అందంగా ఉండేలా చూస్తూనే, ఉపరితల పగుళ్లను నియంత్రించడానికి స్లాబ్ లోతులో కేవలం 25% వరకు మాత్రమే చొచ్చుకుపోతాయి.

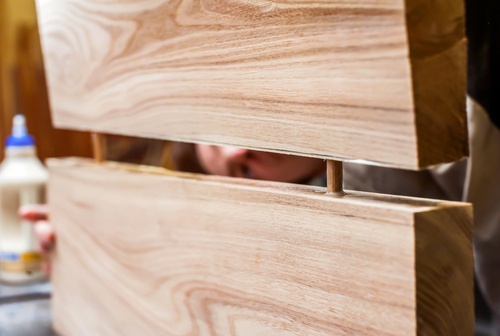

ఈ జాయింట్స్ క్షితిజ సమాంతర కదలికలను అనుమతిస్తూనే లోడ్ను బదిలీ చేయడానికి డోవెల్స్ అనే స్టీల్ బార్లను ఉపయోగిస్తాయి. స్లాబ్లు కుంగిపోకుండా లేదా అసమానంగా పైకి లేవకుండా ఇవి సహాయపడతాయి.

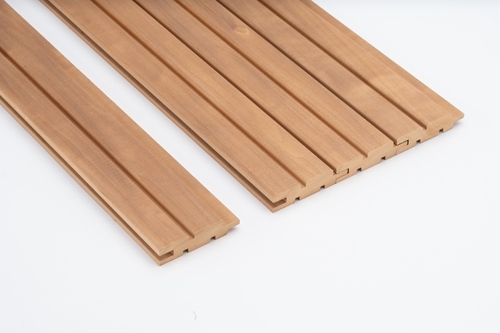

ప్రీకాస్ట్ లేదా కలప నిర్మాణంలో తరచుగా వాడే ఈ జాయింట్లు, ఇంటర్లాకింగ్ “టంగ్” మరియు “గ్రూవ్” ద్వారా రెండు భాగాలను కలుపుతాయి. ఇవి ఖచ్చితమైన అలైన్మెంట్ మరియు మెరుగైన జాయింట్ స్ట్రెంగ్త్ను అందిస్తాయి.

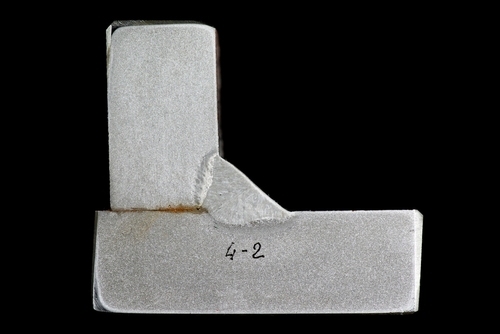

రెండు అంచులను ఒకదాని పక్కన ఒకటి పెడితే వచ్చే జాయింట్ ఇది. దీనికి ఇంటర్లాక్ ఉండదు కాబట్టి, అదనపు రీన్ఫోర్స్మెంట్ లేదా అడెసివ్ అవసరం.

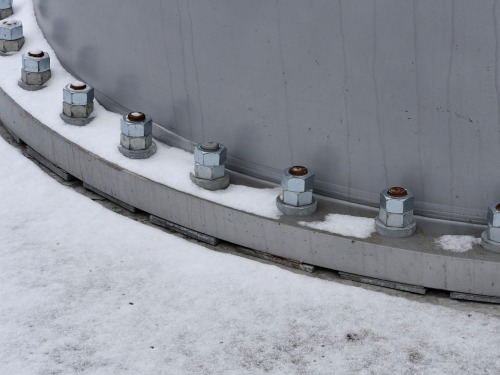

స్టీల్ లేదా కలప పనిలో బోల్టులతో కలిపే జాయింట్స్ ఇవి. వీటిని ఎప్పుడైనా విప్పొచ్చు లేదా మార్చుకోవచ్చు, ఇది కదిలే నిర్మాణాలకు అనువైనది.
స్లాబ్లోని కన్స్ట్రక్షన్ జాయింట్లు, ఎక్స్పాన్షన్ జాయింట్లు మరియు బిల్డింగ్ జాయింట్లు వంటివి మన్నికకు మరియు పగుళ్ల నియంత్రణకు చాలా కీలకం. జాయింట్లు ఇష్టం వచ్చినట్లు వేయబడవు; డిజైన్ మరియు ఒత్తిడి పంపిణీ ఆధారంగా అవి ప్లాన్ చేయబడతాయి.
ముఖ్యంగా ఇక్కడ వేస్తారు:
1. పని ఆపే చోట
రోజు చివరన లేదా ప్లాన్ చేసిన సెక్షన్ బ్రేక్స్ వద్ద కాంక్రీట్ పని ఎక్కడైతే ఆపుతారో అక్కడ ఇవి వేస్తారు.
2. పెద్ద స్లాబ్ లలో నిర్ణీత దూరంలో
ఎక్స్పాన్షన్ మరియు కాంట్రాక్షన్ జాయింట్లు ఉష్ణోగ్రత మార్పులను మరియు కాంక్రీట్ తగ్గిపోవడాన్ని నియంత్రించడంలో సహాయపడతాయి.
3. పిల్లర్లు, బీమ్లు మరియు గోడల దగ్గర
ఇక్కడ ఒత్తిడి ఎక్కువగా ఉంటుంది, కాబట్టి ఇక్కడ జాయింట్స్ వేయడం వల్ల ఒత్తిడి తగ్గుతుంది.
4. ప్రత్యేక భాగాల చుట్టూ
ఒత్తిడి బదిలీ కాకుండా ఉండటానికి స్తంభాలు, మెట్లు లేదా పైపుల చుట్టూ వీటిని వేస్తారు.
5. మూలలు మరియు మలుపుల వద్ద
ఈ చోట్ల పగుళ్లు వచ్చే అవకాశం ఎక్కువ, అందుకే ఇక్కడ జాయింట్స్ వేయాలి.
చిట్కా: పొరపాట్లు జరగకుండా కాంక్రీట్ వేయకముందే జాయింట్స్ ఎక్కడ వేయాలో మార్క్ చేసుకోండి.
కాంక్రీట్ బలం, రూపం మరియు జీవితకాలాన్ని కాపాడటానికి జాయింట్లు అవసరం. ఉష్ణోగ్రత మార్పులు మరియు లోడ్ల కారణంగా కాంక్రీట్ సంకోచిస్తుంది, వ్యాకోచిస్తుంది మరియు పగుళ్లకు గురవుతుంది. కన్స్ట్రక్షన్ జాయింట్లు, కాంట్రాక్షన్ జాయింట్లు మరియు ఎక్స్పాన్షన్ జాయింట్లు వంటివి ఈ ఒత్తిళ్లను నిర్వహించడానికి సహాయపడతాయి.
ముఖ్య కారణాలు:
1. పగుళ్లను అరికట్టడానికి
కాంక్రీట్ ఎండినప్పుడు సంకోచిస్తుంది, మరియు పగుళ్లు సురక్షితంగా ఎక్కడ ఏర్పడాలో జాయింట్లు మార్గనిర్దేశం చేస్తాయి.
2. కదలికల కోసం
ఉష్ణోగ్రత మార్పుల వల్ల కలిగే వ్యాకోచం మరియు సంకోచాలను జాయింట్లు నిర్వహిస్తాయి.
3. కాంక్రీట్ పోతను విభజించడానికి
మొత్తం ప్రాంతాలను ఒకేసారి పోయలేనప్పుడు, జాయింట్లు ప్రతి విభాగాన్ని వేరు చేస్తాయి.
3. బయటి ఒత్తిడిని తట్టుకోవడానికి
ఇవి ట్రాఫిక్, యంత్రాలు లేదా భూకంప కదలికల నుండి వచ్చే ప్రకంపనలు మరియు ఒత్తిడిని గ్రహిస్తాయి.
4. మన్నికను పెంచడానికి
సరైన జాయింట్లు నీటి ప్రవేశాన్ని నిరోధిస్తాయి మరియు దీర్ఘకాలిక నష్టాన్ని తగ్గిస్తాయి.
జాయింట్స్ బలం అవి వాడే వస్తువుల మీద ఆధారపడి ఉంటుంది. ఒక్కో జాయింట్ కోసం ఫ్లెక్సిబిలిటీ మరియు మన్నిక కోసం ప్రత్యేక వస్తువులు వాడాలి.
సాధారణంగా వాడేవి:
వీటిని ఎక్స్పాన్షన్ మరియు ఐసోలేషన్ జాయింట్స్ లో వాడతారు; కదలికలకు వీలుగా ఉండే మెటీరియల్స్ ఇవి.
ఉదాహరణకు: బిటుమెన్ బోర్డులు, కార్క్, రబ్బర్, ఫోమ్, లేదా ఫైబర్ బోర్డ్ వంటివి.

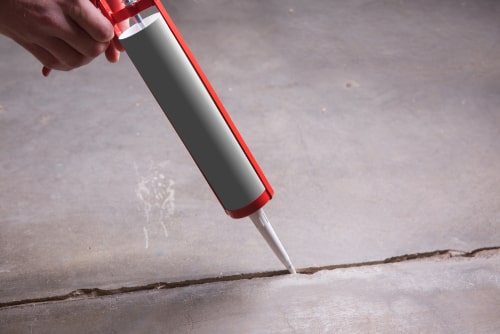

నీరు, దుమ్ము మరియు చెత్తాచెదారం లోపలికి వెళ్లకుండా జాయింట్స్ పైన వీటిని పూస్తారు. ఇవి ఫ్లెక్సిబిలిటీని కలిగి ఉండి, కాంక్రీట్కు బాగా అతుక్కుంటాయి.
ఉదాహరణకు: పాలియురేతేన్, సిలికాన్, పాలిసల్ఫైడ్ సీలెంట్స్.
ఇవి కన్స్ట్రక్షన్ జాయింట్స్ గుండా బరువును బదిలీ చేస్తూ, సమాంతర కదలికలకు వీలు కల్పించే స్టీల్ రాడ్లు.
ఉదాహరణకు: స్లాబ్ లలో మరియు రోడ్లలో వాడతారు.
నీటి ట్యాంకులు, బేస్మెంట్లలో నీరు లీక్ అవ్వకుండా ఇవి వాడతారు.
ఉదాహరణకు: పివిసి వాటర్స్టాప్స్, రబ్బర్ వాటర్స్టాప్స్, బెంటోనైట్ స్ట్రిప్స్.
పగుళ్లను నివారించడానికి, కదలికలను నియంత్రించడానికి మరియు మీ ఇల్లు కాలక్రమేణా బలంగా ఉండేలా చూడటానికి జాయింట్లు కీలకం. ప్రతి రకం మన్నికలో కీలక పాత్ర పోషిస్తుంది. మీ ఇంటిని సరిగ్గా నిర్మించుకోవడానికి మీకు ఒకే అవకాశం ఉంటుంది, కాబట్టి నిర్మాణంలోని జాయింట్ల రకాలను అర్థం చేసుకోవడం భవిష్యత్తులో మరమ్మత్తు సమస్యలను నివారించడంలో మీకు సహాయపడుతుంది.
కన్స్ట్రక్షన్ జాయింట్ అంటే ఏమిటి మరియు నిర్మాణంలో ఎలాంటి జాయింట్లు ఉన్నాయి అని తెలుసుకోవడం, అలాగే మంచి ప్లానింగ్ ఉండటం వల్ల పగుళ్లు మీకు కావలసిన చోట మాత్రమే ఏర్పడతాయి, తద్వారా మీ కాంక్రీట్ నిర్మాణానికి సుదీర్ఘ జీవితకాలం లభిస్తుంది.
జాయింట్స్ డిజైన్ కోసం ఒక స్ట్రక్చరల్ ఇంజనీర్ను సంప్రదించడం మంచిది.
పనిని విడతల వారీగా చేసినప్పుడు కన్స్ట్రక్షన్ జాయింట్ వాడతారు. ఇది పాత మరియు కొత్త కాంక్రీట్ మధ్య పట్టును కలిగిస్తుంది. వాతావరణ మార్పుల వల్ల కాంక్రీట్ వ్యాకోచించినప్పుడు లేదా సంకోచించినప్పుడు ఎక్స్పాన్షన్ జాయింట్ ఉపయోగిస్తారు.
ఉపరితలాన్ని శుభ్రం చేసి గరుకుగా మార్చాలి, ఆపై బాండింగ్ ఏజెంట్లను వాడాలి.
దెబ్బతిన్న జాయింట్స్ ను శుభ్రం చేసి సీలెంట్స్ లేదా ఎపోక్సీ ఇంజెక్షన్లతో బాగు చేయవచ్చు. తీవ్రమైన సందర్భాల్లో, పాక్షికంగా మార్చడం లేదా రీన్ఫోర్స్మెంట్ అవసరం కావచ్చు.
కోల్డ్ జాయింట్ అనేది పోత పోసేటప్పుడు అనుకోకుండా కలిగే అంతరాయం, ఇది బలహీనమైన బంధానికి దారితీస్తుంది. కన్స్ట్రక్షన్ జాయింట్ అనేది బలం మరియు కొనసాగింపును నిర్ధారించడానికి సిద్ధం చేయబడిన మరియు రీన్ఫోర్స్ చేయబడిన ప్లాన్డ్ ఇంటర్ఫేస్.
కన్స్ట్రక్షన్ జాయింట్ దూరం నిర్మాణాన్ని బట్టి మారుతుంటుంది, కానీ సాధారణంగా స్లాబ్ల కోసం 4.5 నుండి 6 మీటర్ల మధ్య ఉంచబడుతుంది. స్ట్రక్చరల్ డిజైన్ ఆధారంగా లోడ్ డిస్ట్రిబ్యూషన్ మరియు స్ట్రెస్ పాయింట్లతో ఈ దూరం సరిపోలాలి.
Share:
ఉష్ణోగ్రతలో వచ్చే మార్పులు కాంక్రీటుని కుంచించుకుపోయేలానూ, విస్తరించుకునేలానూ చేయడానికి కారణమవుతాయి. ఇది పదార్థం పరిమాణాన్ని మారుస్తుంది. ఈ వాల్యూమ్ మార్పు పగుళ్లకీ లేదా విరగడానికీ కారణం కావచ్చు.
కాబట్టి, దీనిని నివారించడానికి, కన్స్ట్రక్షన్ జాయింట్లను విరగకుండా చేసే సాధనంగా ఉపయోగిస్తారు. కాంక్రీటు పరిమాణం, పొడవు పేర్కొన్న పరిమితిని మించి ఉంటే, కన్స్ట్రక్షన్ జాయింట్లను ఉపయోగించడం చాలా ముఖ్యమైనది. సాధారణంగా, కొద్దిపొడవు గల కాంక్రీట్ పదార్థాలకి జాయింట్లు అవసరం లేదు.
ఎందుకంటే కొద్దిపాటి పొడవు గల కాంక్రీటుని విస్తరించడానికి, చివరి బిందువు (ఎండ్ పాయింట్) దగ్గరగా ఉంటుంది. బీటలు ఇచ్చే అవకాశం తక్కువగా ఉంటుంది. కాంక్రీట్ పదార్థాలు నిర్దిష్ట పరిమితిని దాటితే ఈ అవకాశం పెరుగుతుంది.
కన్స్ట్రక్షన్ జాయింట్ దేనికి ఉపయోగించబడుతుందా అని మీరు ఆలోచిస్తున్నారా, ఇది మల్టిపుల్ (అనేక) కన్స్ట్రక్షన్ అంశాల డిజైనింగ్కీ, నిర్మాణానికీ ఉపయోగించబడుతుంది. ఎక్కువగా, వీటిలో పగుళ్లు రాకుండా చేయడానికి కాంక్రీట్ స్లాబ్లూ, పేవ్మెంట్ల నిర్మాణంలో ఒక క్రమబద్ధమైన అంతరంలో ఉంచుతారు.
ఇలా చెప్పిన తరువాత, వివిధ కాంక్రీట్ కన్స్ట్రక్షన్ జాయింట్ రకాలను పరిశీలిద్దాం:
ప్రాజెక్ట్ అవసరాన్ని బట్టి నిర్మాణంలో వివిధ రకాలైన జాయింట్లు ఇన్స్టాల్ చేయబడతాయి. మెరుగైన నిరోధకత (రెసిస్టెన్స్), భద్రత కోసం మీరు నిర్దిష్ట కాంక్రీట్ స్లాబ్లో వేర్వేరు కన్స్ట్రక్షన్ జాయింట్లను ఉంచవచ్చు.
మీరు ఇన్స్టాల్ చేయగల వివిధ కాంక్రీట్ జాయింట్ రకాలు ఇక్కడ ఉన్నాయి:

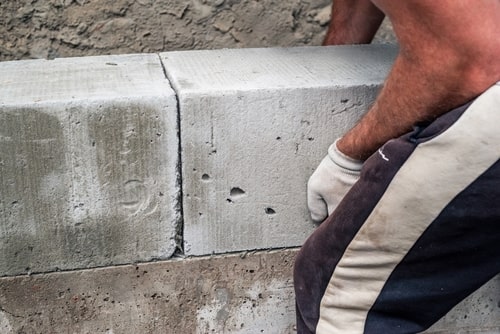

కన్స్ట్రక్షన్ జాయింట్లు సాధారణంగా కాంక్రీట్ స్లాబ్లలో విడిగా ప్రతి ప్లేస్మెంట్ పరిధిని గుర్తించడానికి అమర్చబడతాయి. అవి సాధారణంగా స్లాబ్ రెండు వైపులా మధ్య ఉన్న స్థానాన్ని పూడ్చేందుకు స్లాబ్లోని బయటి బరువుల వల్ల వంగేలా (ఫ్లెక్చరల్) చేసే ఒత్తిళ్లను బదిలీ చేయడానికి డిజైన్ చేయబడ్డాయి.
సాధారణంగా, ఈ జాయింట్లు ఇప్పటికే స్థిర జాయింట్ లేఅవుట్కు అనుగుణంగా రూపొందించబడ్డాయి.

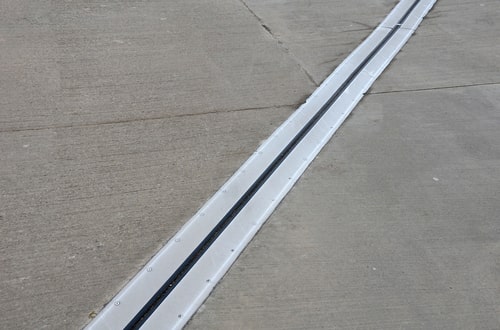

కాంక్రీటు వాల్యూమ్ మారుతున్న పరిస్థితులలో, ఒత్తిడిని తగ్గించడానికి జాయింట్లు అవసరం. అటువంటి సందర్భాలలో ఒక భవనం భాగాల మధ్య ఖాళీని సృష్టించడానికి విస్తరణ జాయింట్లు అమర్చబడతాయి.
45 మీ కంటే ఎక్కువ పొడవు ఉన్న భవనం సాధారణంగా ఒకటి కంటే ఎక్కువ విస్తరణ జాయింట్తో అందించబడుతుంది. భారతదేశంలో 30మీటర్ల సి/సి అంతరం (స్పేసింగ్) సిఫార్సు చేయబడింది.

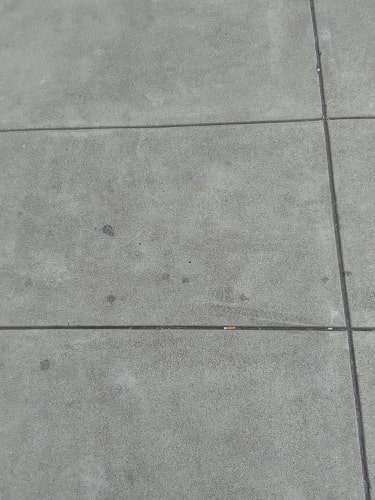

కాంక్రీట్ సంకోచించుకునే జాయింట్లని సాధారణంగా సరళ రేఖలో బలహీనమైన ప్రదేశాన్ని ఏర్పరిచే కాంక్రీట్ స్లాబ్లలో పొడవైన కమ్మీలు (గ్రూవ్లు) కత్తిరించబడతాయి, ఏర్పడతాయి లేదా టూల్ చేయబడతాయి. పేవ్మెంట్లలో ఉపయోగించే జాయింట్ రకం ఇది.
స్లాబ్లో డైమెన్షనల్ మార్పుల ద్వారా, ఇది పగుళ్ల స్థానాన్ని క్రమబద్ధీకరిస్తుంది. అదుపు చేయలేని పగుళ్లు పెరుగుతాయి. ఇవి ఉపరితలంపై ఒక కఠినమైన ఉపరితలం ఏర్పడడానికీ, నీటి చొరబాటుకీ, ఒత్తిడికీ కారణమవుతాయి. వీటిని నివారించడానికి సంకోచించుకునే జాయింట్లు స్లాబ్ లలో పెడతారు.
పేరు చూస్తేనే మనకి అర్థమవుతుంది: కాంక్రీట్ స్లాబ్ని వేరే వాటి నుండి పూర్తిగా వేరుచేయడానికి ఇవి ఉపయోగించబడతాయి. గోడ, స్తంభం లేదా డ్రెయిన్ పైపు ఇలా ఏవైనా, కాంక్రీట్ ఐసోలేషన్ జాయింట్లు అన్నింటి నుంచీ స్లాబ్ని వేరుచేయడానికి ఉపయోగపడతాయి.
స్లాబ్ పోయడానికి ముందు గోడ, స్టాండ్పైప్ లేదా కాలమ్కు ప్రక్కనే గతంలో నిర్ణయించిన జాయింట్ మెటీరియల్ని అమర్చి ఈ జాయింట్లని ఇన్స్టాల్ చేస్తారు.

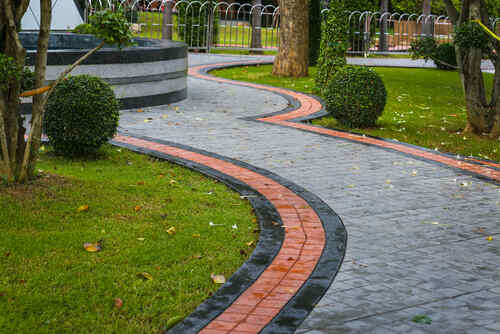

ఈ జాయింట్లని ఇన్స్టాల్ చేసేటప్పుడు బాగా ఆలోచించి ప్రణాళికాబద్ధంగా అమలు చేయాల్సిన అవసరం ఉంది. జాయింట్లు స్లాబ్ ఉపరితలంలో 1/4వ వంతు మాత్రమే చొచ్చుకుని వెళ్తాయి. స్లాబ్ గట్టిగా ఉండడం అవసరం కాబట్టి అలంకారప్రాయంగా ఉండే స్టాంపింగ్ మరీ లోతుగా వెళ్లదు.
మీరు చేయాల్సిందల్లా క్రాకింగ్ నియంత్రించబడేలానూ, జాయింట్లు కనిపించకుండా చేసేలానూ స్టాంప్డ్ డిజైన్ నమూనాని బట్టి కత్తిరించడమే.
కాంక్రీటు ఉపరితలం మీద పగుళ్లు ఏర్పడే పరిస్థితిలో ఉంటే, మొదటగా బాగా బలహీనమైన ప్రాంతం ఒత్తిడికి గురై పగుళ్లు ఏర్పడతాయి. బిల్డింగ్ జాయింట్లు లేదా కన్స్ట్రక్షన్ జాయింట్లను ఉపయోగించి, జాయింట్లపై ఒత్తిడిని వాటికి బదిలీ చేయడం ద్వారా ఉపరితల (సర్ఫేస్) పగుళ్లకు సంబంధించిన కాంక్రీటు బాధ్యతని తొలగించవచ్చు.
కాంక్రీట్ జాయింట్లు నిలువు మరియు భ్రమణ (రొటేషనల్) కదలికలను పరిమితం చేస్తూ, సమాంతర కదలికను ప్రారంభిస్తాయి, కాంక్రీటు కన్స్ట్రక్షన్ అకాల వైఫల్యాన్ని విజయవంతంగా నివారిస్తాయి.
ఇది కూడా చదవండి : కాంక్రీటులో పగుళ్ల రకాలు
కన్స్ట్రక్షన్ జాయింట్ అంటే ఏమిటో, అలాగే కన్స్ట్రక్షన్లో ఏ రకమైన జాయింట్లు ఉన్నాయో తెలుసుకోవడం, మంచి ప్లానింగ్ కలిగి ఉండడం వల్ల మీకు కావలసిన చోట మాత్రమే పగుళ్లు ఏర్పడేలా చేయవచ్చు, అలా చేయడం మీ కాంక్రీట్ నిర్మాణాన్ని చాలా కాలం మన్నేలా చేస్తుంది.
