कंस्ट्रक्शन जॉइंट कंक्रीट में एक सोची-समझी रुकावट है, जो तब दी जाती है जब ढलाई एक बार में पूरी न हो सके। ये मजबूती से समझौता किए बिना बॉन्डिंग का एक सुरक्षित पॉइंट बनाकर नए कंक्रीट को कठोर हो चुके कंक्रीट से जोड़ता है।
ये जॉइंट्स काम को टुकड़ों में मैनेज करने, लोड ट्रांसफर सुनिश्चित करने और बेतरतीब दरारों को रोकने में मदद करते हैं। मजबूती के लिए अक्सर इसमें सरिए भी लगाए जाते हैं और सतह की सही तैयारी से अच्छी पकड़ बनाई जाती है।
ये कोई कमी नहीं है, बल्कि एक बेहतरीन स्ट्रक्चरल डिटेल है जो घर की उम्र और मजबूती बढ़ाता है।
टिप: नया कंक्रीट डालने से पहले सतह को साफ और खुरदरा जरूर कर लें। इससे पकड़ अच्छी बनती है और कमजोरी नहीं रहती।
संरचनात्मक अखंडता सुनिश्चित करने, हलचल की अनुमति देने और टिकाऊपन में सुधार के लिए निर्माण में विभिन्न जोड़ों का उपयोग किया जाता है। निर्माण में जोड़ों का प्रकार कंक्रीट तत्व और परियोजना डिजाइन पर निर्भर करता है। नीचे कंक्रीट जोड़ों के सबसे अधिक उपयोग किए जाने वाले प्रकार दिए गए हैं:
ये जॉइंट्स कंक्रीट की स्लैब में ढलाई की सीमा तय करने के लिए दिए जाते हैं। ये हिस्सों के बीच खिंचाव को संभालते हैं, लोड के कारण होने वाले स्ट्रेस को ट्रांसफर करने में मदद करते हैं और बेतरतीब दरारें पड़ने से रोकते हैं।

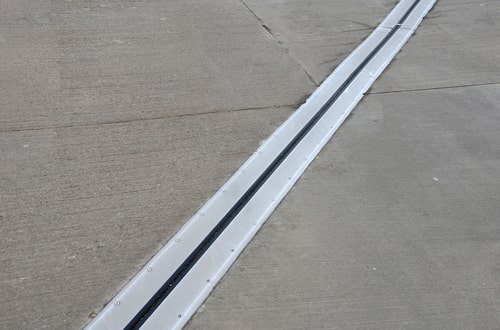

एक्सपेंशन जॉइंट्स वहाँ दिए जाते हैं जहाँ थर्मल या नमी से संबंधित विस्तार और संकुचन की संभावना होती है। वे स्ट्रक्चर के हिस्सों के बीच गैप बनाते हैं ताकि डाइमेंशनल बदलावों से होने वाले स्ट्रेस को कम किया जा सके। लंबी संरचनाओं (45 मीटर से अधिक) के लिए, कई जॉइंट्स की सिफारिश की जाती है। भारत में, स्ट्रेस को बढ़ने से रोकने के लिए आमतौर पर 30 मीटर की दूरी का पालन किया जाता है।

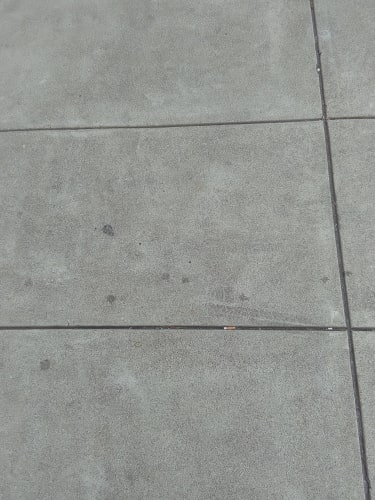

ये कंक्रीट पेवमेंट में सबसे आम जोड़ हैं। कॉन्ट्रैक्शन जॉइंट सीधी-रेखा वाले खांचे होते हैं जिन्हें नियंत्रित कमजोर बिंदु बनाने के लिए डिज़ाइन किया गया है। वे सिकुड़न और थर्मल संकुचन के कारण होने वाली दरारों को गाइड करते हैं, ताकि दरारें बेतरतीब ढंग से होने के बजाय खांचे के साथ सफाई से बनें।
ये जॉइंट्स कंक्रीट स्लैब को दीवारों, खंभों या पाइपों से अलग रखते हैं। ढलाई से पहले एक लचीली सामग्री लगाई जाती है ताकि स्लैब का दबाव आस-पास की चीजों पर न पड़े।
टिप: इन जॉइंट्स में मजबूत और वॉटरप्रूफ फिलर भरें ताकि गैप में नमी न जाए।

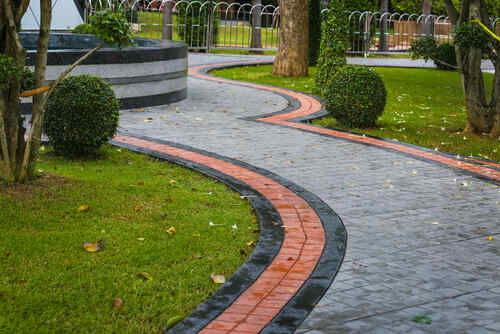

स्टैम्प्ड या पैटर्न वाले कंक्रीट में उपयोग किए जाने वाले, ये जोड़ डिज़ाइन और कार्यात्मक दोनों आवश्यकताओं को पूरा करते हैं। ये पैटर्न को दिखने में सुगम रखते हुए सतह की दरारों को नियंत्रित करने के लिए स्लैब की गहराई के केवल लगभग 25% तक ही प्रवेश करते हैं।
इन जोड़ों में डॉवेल नामक स्टील की छड़ों का उपयोग किया जाता है ताकि स्लैबों के बीच भार को ट्रांसफर करते समय क्षैतिज हलचल की अनुमति मिल सके। वे आमतौर पर पेवमेंट में स्लैब को असमान रूप से डूबने या ऊपर उठने से रोकने के लिए उपयोग किए जाते हैं।
अक्सर प्रीकास्ट या लकड़ी के निर्माण में उपयोग किए जाने वाले, ये जोड़ दो टुकड़ों को एक इंटरलॉकिंग 'टंग' और 'ग्रूव' के माध्यम से जोड़ते हैं। वे सटीक अलाइनमेंट और बेहतर जोड़ मजबूती प्रदान करते हैं।

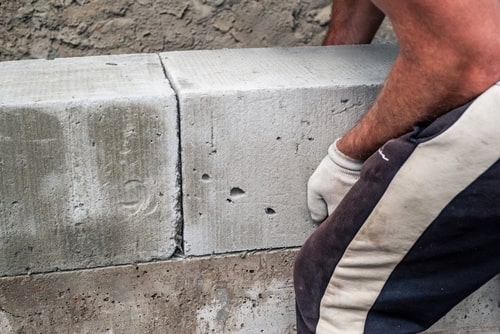

इसमें दो सतहों को बस किनारों से सटाकर रखा जाता है। चूँकि इसमें कोई इंटरलॉक नहीं होता, इसलिए अक्सर अलग से रीइन्फोर्समेंट या एडहेसिव की जरूरत पड़ती है।
स्टील और लकड़ी के निर्माण में सामान्य, ये सदस्यों को जोड़ने के लिए बोल्ट का उपयोग करते हैं। वे डिसअसेंबली और एडजस्टमेंट की अनुमति देते हैं, जिससे वे चल संरचनाओं के लिए आदर्श बन जाते हैं।
निर्माण में जोड़ों का प्लेसमेंट, जैसे कि स्लैब में निर्माण जोड़, विस्तार जोड़ और भवन जोड़, टिकाऊपन और दरार नियंत्रण के लिए महत्वपूर्ण है। इन्हें बेतरतीब ढंग से नहीं जोड़ा जाता है; उन्हें डिज़ाइन और तनाव वितरण के आधार पर योजनाबद्ध किया जाता है।
जॉइंट्स लगाने की मुख्य जगहें:
1. ढलाई खत्म होने वाली जगह
कंस्ट्रक्शन जॉइंट वहां लगाए जाते हैं जहां कंक्रीट डालने का काम रुकता है, आमतौर पर कार्यदिवस के अंत में या योजनाबद्ध सेक्शन ब्रेक पर।
2. बड़ी स्लैब में तय दूरी पर
तापमान के उतार-चढ़ाव और सिकुड़न को संभालने के लिए एक्सपेंशन और कॉन्ट्रैक्शन जॉइंट्स मदद करते हैं।
3. खंभों, बीम और दीवारों के पास
यहाँ दबाव ज्यादा होता है, इसलिए जॉइंट्स लगाने से दबाव सुरक्षित तरीके से कम हो जाता है।
4. आइसोलेटेड एलिमेंट्स के चारों ओर
खंभों, सीढ़ियों या पाइपों के आसपास आइसोलेशन जॉइंट्स लगाए जाते हैं ताकि दबाव ट्रांसफर न हो।
5. कोनों और री-एंट्रेंट एंगल पर
यहाँ दरारें जल्दी आती हैं, इसलिए जॉइंट्स देने से अचानक होने वाले नुकसान से बचाव होता है।
टिप: ढलाई से पहले ही जॉइंट्स की जगह मार्क कर लें ताकि बाद में गलत जगह पर कटिंग न करनी पड़े।
कंक्रीट की मजबूती, दिखावट और उम्र बनाए रखने के लिए जॉइंट्स बहुत जरूरी हैं। तापमान में बदलाव और लोड की वजह से कंक्रीट फैलता या सिकुड़ता है। कंस्ट्रक्शन, कॉन्ट्रैक्शन और एक्सपेंशन जैसे जॉइंट्स इन स्ट्रेस को मैनेज करने में मदद करते हैं।
मुख्य कारण:
1. दरारों को कंट्रोल करने के लिए
सूखने पर कंक्रीट सिकुड़ता है, और जॉइंट्स उसे सही जगह दरार देने का रास्ता दिखाते हैं ताकि ढांचा सुरक्षित रहे।
2. संचलन या हलचल के लिए
तापमान बदलने पर होने वाले खिंचाव और सिकुड़न को ये जॉइंट्स झेल लेते हैं।
3. बड़ी ढलाई को बांटने के लिए
जब पूरा क्षेत्र एक बार में नहीं ढाला जा सकता, तब जॉइंट्स हर हिस्से को अलग करते हैं।
3. बाहरी बलों को सोखने के लिए
ये ट्रैफिक, मशीनरी या भूकंप के झटकों के कंपन और दबाव को सोख लेते हैं।
4. मजबूती और उम्र बढ़ाने के लिए
सही जॉइंट्स पानी को अंदर जाने से रोकते हैं और लंबी अवधि के नुकसान को कम करते हैं।
जॉइंट की प्रभावशीलता उसमें इस्तेमाल होने वाली सामग्री पर निर्भर करती है। अलग-अलग जॉइंट्स के लिए लचीलेपन और मजबूती के लिए खास सामान चाहिए होता है।
आम तौर पर इस्तेमाल होने वाली सामग्री:
एक्सपेंशन और आइसोलेशन जॉइंट्स में इस्तेमाल होने वाले, ये दबने वाली चीजें होती हैं जो जॉइंट्स को हिलने-डुलने की जगह देती हैं।
उदाहरण: बिटुमेन बोर्ड, कॉर्क, रबर, फोम या फाइबरबोर्ड।

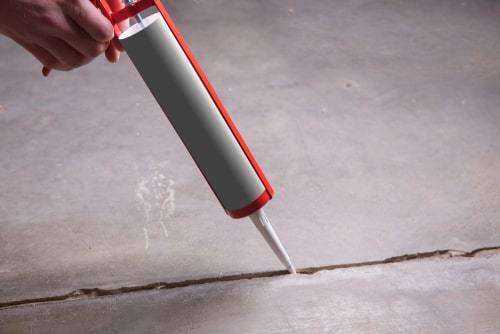

ये जॉइंट के ऊपर लगाए जाते हैं ताकि पानी, धूल और कचरा अंदर न जाए। ये लचीलापन बनाए रखते हैं और कंक्रीट पर अच्छी तरह चिपक जाते हैं।
उदाहरण: पॉलीयुरेथेन, सिलिकॉन, पॉलीसुल्फाइड सीलेंट्स।
ये स्टील की छड़ें होती हैं जो वजन को एक से दूसरी स्लैब पर बाँटते हैं और उसे क्षैतिज हलचल में मदद करते हैं।
उदाहरण: मुख्य रूप से स्लैब और सड़कों में इस्तेमाल होते हैं।
टैंक या बेसमेंट जैसी जगहों पर पानी का रिसाव रोकने के लिए इनका इस्तेमाल होता है।
उदाहरण: पीवीसी वॉटरस्टॉप्स, रबर वॉटरस्टॉप्स, बेंटोनाइट स्ट्रिप्स।
दरारों को रोकने, मूवमेंट को मैनेज करने और घर को लंबे समय तक टिकाऊ बनाने के लिए जॉइंट्स बहुत जरूरी हैं। हर प्रकार की अपनी महत्वपूर्ण भूमिका होती है। घर बनाने का मौका एक ही बार मिलता है, इसलिए कंस्ट्रक्शन में जॉइंट्स के प्रकारों को समझना भविष्य में मरम्मत की समस्याओं से बचने में आपकी मदद करता है।
कंस्ट्रक्शन जॉइंट क्या है और निर्माण में किस प्रकार के जॉइंट होते हैं, यह जानना और अच्छी योजना यह सुनिश्चित करने में काफी मददगार साबित होगी कि दरारें केवल वहीं हों जहां आप चाहते हैं, जिससे आपकी कंक्रीट संरचना को लंबी उम्र मिलेगी।
बेहतर यही है कि कंस्ट्रक्शन जॉइंट्स के डिजाइन के लिए आप किसी स्ट्रक्चरल इंजीनियर की सलाह लें।
कंस्ट्रक्शन जॉइंट तब दिया जाता है जब ढलाई टुकड़ों में हो, ताकि पुराने और नए कंक्रीट में अच्छी पकड़ रहे। वहीं एक्सपेंशन जॉइंट तापमान की वजह से होने वाले खिंचाव और सिकुड़न को संभालने और दरारों को रोकने के लिए होता है।
सतह को तैयार करना सबसे जरूरी है; आपको सतह को साफ और खुरदरा करना होगा, और फिर बॉन्डिंग एजेंट लगाने होंगे।
खराब जॉइंट्स को साफ करके, सीलेंट भरकर या दरारों में इपॉक्सी भरकर ठीक किया जाता है। ज्यादा नुकसान होने पर हिस्सा बदलना या सुदृढ़ीकरण करना पड़ सकता है।
कोल्ड जॉइंट ढलाई में आई एक अनचाही रुकावट है जो पकड़ कमजोर कर सकती है। वहीं कंस्ट्रक्शन जॉइंट एक सोची-समझी जगह होती है जिसे मजबूती, सुदृढ़ीकरण और निरंतरता के लिए तैयार किया जाता है।
ये दूरी ढाँचे पर निर्भर करती है, लेकिन स्लैब के लिए आमतौर पर ये 4.5 से 6 मीटर रखी जाती है। ये भार वितरण और स्ट्रेस पॉइंट्स के साथ स्ट्रक्चरल डिजाइन के हिसाब से होनी चाहिए।
