બીમ એ ઊભો ભાર (વર્ટિકલ લોડ), વળતા બળો (બેન્ડિંગ ફોર્સ) અને શીયર સ્ટ્રેસને રોકવા માટેનું મુખ્ય તત્વ છે. તે બે કે તેથી વધુ સપોર્ટ્સ પર આડો અથવા થોડો ઢાળવાળો હોય છે, જે આખા સ્ટ્રક્ચરમાં વજનને સરખી રીતે વહેંચવામાં મદદ કરે છે.
બીમ દીવાલો અને પાયા પર વધુ પડતા દબાણને અટકાવે છે અને સંતુલન જાળવવામાં મહત્વની ભૂમિકા ભજવે છે. તમને ઘરો, પુલો, છત, હોલ અને મોટા બાંધકામોમાં બીમ જોવા મળશે.
ટીપ: બીમ ક્યાં રાખવા તે નક્કી કરતા પહેલા હંમેશા તમારા એન્જિનિયરની સલાહ લો. લંબાઈ કે સપોર્ટની જગ્યામાં નાના ફેરફાર પણ આખા માળખા પર અસર કરી શકે છે.
એન્જિનિયરો અને આર્કિટેક્ટ્સે વિવિધ જરૂરિયાતો મુજબ અલગ-અલગ પ્રકારના બીમ બનાવ્યા છે. ચાલો તેમાંથી કેટલાક સામાન્ય પ્રકારો વિશે જાણીએ:
1. ઘણા સપોર્ટ્સ વગર લાંબી જગ્યા કવર કરવી
2. સ્થિરતા જાળવવા માટે વળતા બળો અને શીયર ફોર્સ સામે ટકી રહેવું
3. મજબૂતી માટે માળખાના વિવિધ ભાગોને સાથે જોડી રાખવા
4. બાલ્કની જેવી ડિઝાઇનની સગવડ આપવી
5. ઝૂલતા અટકાવવું અથવા ભારને અસમાન રીતે વહેંચાતા રોકવો

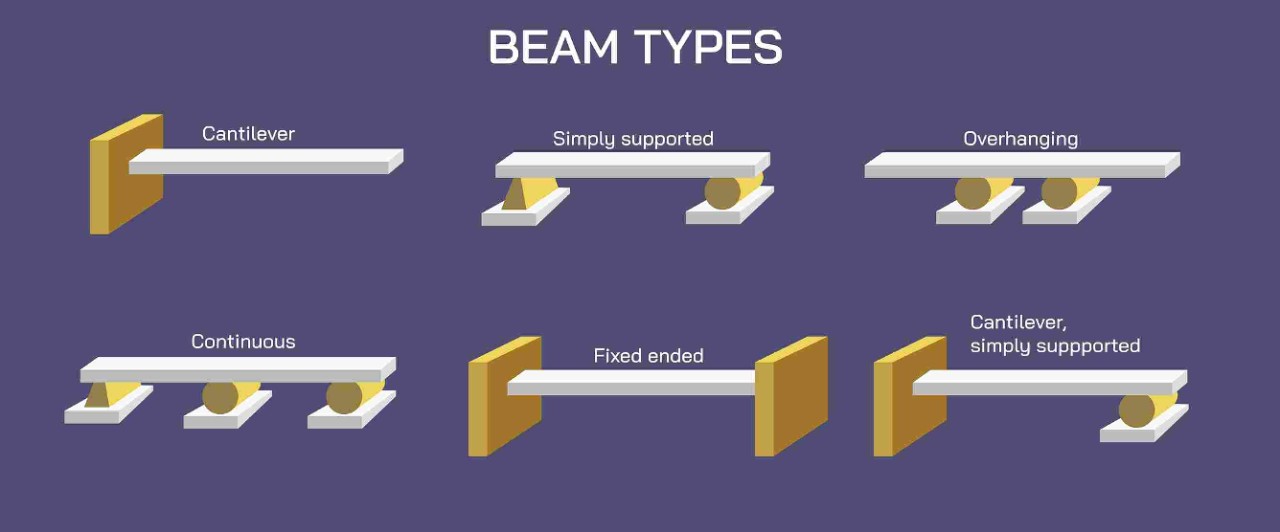

બીમ ઘણા સ્વરૂપોમાં મળે છે, જે ચોક્કસ રીતે ભાર વહન કરવા માટે તૈયાર કરવામાં આવે છે. અહીં સૌથી વધુ વપરાતા કેટલાક બીમ આપેલા છે:

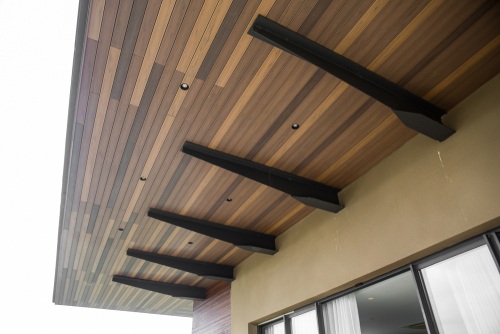

કેન્ટીલીવર બીમ એક છેડે ફિક્સ હોય છે અને બીજો છેડો ખુલ્લો હોય છે. તે ખુલ્લા છેડે કોઈ સપોર્ટ વગર બહારની તરફ લંબાયેલો હોય છે. આ તેને બાલ્કની, છત (કેનોપી) અને પુલના લંબાવેલા ભાગો માટે શ્રેષ્ઠ બનાવે છે.
આ સૌથી સામાન્ય અને વ્યાપકપણે વપરાતો બીમ છે. બંને છેડે સપોર્ટ હોવાથી, તે તેના ગાળામાં ભાર વહન કરે છે અને વજનને સપોર્ટ પર ટ્રાન્સફર કરે છે. તમે તેને ફ્લોરિંગ સિસ્ટમ, નાના પુલ અને સામાન્ય મકાનોમાં જોઈ શકો છો.
ફિક્સ્ડ બીમ બંને છેડે મજબૂત રીતે જોડાયેલા હોય છે, જે તેને પરિભ્રમણ કરતા અટકાવે છે. આ કારણે, તે વળતા બળોને સારી રીતે સહન કરે છે અને મોટાભાગે મલ્ટી-સ્પાન સ્ટ્રક્ચર્સ અને મોટી ઇમારતોમાં વપરાય છે.
ઓવરહેંગિંગ બીમ એક અથવા બંને સપોર્ટથી આગળ વધે છે. આ એક વધારાનો ભાગ બનાવે છે જે બાલ્કની અથવા લંબાવેલા પ્લેટફોર્મ બનાવવામાં મદદ કરે છે.
કન્ટીન્યુઅસ બીમ બેથી વધુ સપોર્ટ પર ચાલે છે, જે એક સતત ગાળો બનાવે છે. તે ભારને વધુ સારી રીતે વહેંચે છે અને વળવાના દબાણને ઘટાડે છે, જે તેને પુલ અને મોટા હોલ માટે યોગ્ય બનાવે છે.

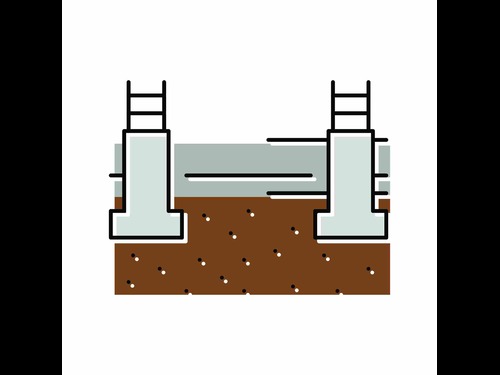

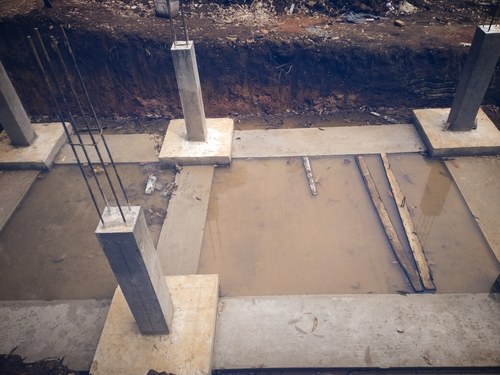

પ્લિન્થ બીમ જમીનના સ્તરે મૂકવામાં આવે છે, જે બધી કોલમોને સાથે જોડે છે અને જમીન દબાઈ જતી અટકાવે છે. તે નબળી માટી, ભૂકંપવાળા વિસ્તારો અથવા જમીન ધોવાણના જોખમવાળી જગ્યાએ ઉપયોગી છે.
ટીપ: જ્યાં માટી નબળી હોય ત્યાં હંમેશા સારી ડિઝાઇનવાળા પ્લિન્થ બીમનો આગ્રહ રાખો. તે જમીન દબાવવાનું ઓછું કરવામાં મદદ કરે છે અને સમય જતાં દીવાલોમાં તિરાડો પડતી અટકાવે છે.
આ પ્રકારનો ઉપયોગ સપોર્ટથી આગળ વધીને કેન્ટીલીવર વિભાગો બનાવવા માટે થાય છે. તે બાલ્કની અથવા છત જેવા વિસ્તારોમાં ભાર વહેંચવામાં મદદ કરે છે, જે ડિઝાઇનને ફ્લેક્સિબલ બનાવે છે.
ત્રિકોણાકાર યુનિટ્સથી બનેલો આ બીમ ઓછી સામગ્રી વાપરીને વધુ મજબૂતી આપે છે. તેનો ઉપયોગ છત અને પુલ જેવી જગ્યાએ થાય છે જ્યાં લાંબા ગાળાની જરૂર હોય છે.
"ટી" અક્ષર જેવો આકાર ધરાવતો આ બીમ વળવા સામે ટકવા માટે પહોળી ફ્લેંજ અને વેબને જોડે છે. તેનો ઉપયોગ આરસીસી ફ્લોર અને પુલોમાં વજન વહન કરવાની ક્ષમતા વધારવા માટે થાય છે.
ઇ-બીમ મજબૂત અને કાર્યક્ષમ "ઇ" આકારના હોય છે. તે ઉત્તમ જડતા અને મજબૂતી આપે છે, જે સ્ટીલ અને કોંક્રિટ બંને પ્રકારના બાંધકામમાં લાંબા ગાળા અને ભારે વજન માટે યોગ્ય છે.
બોક્સ બીમ એ પોલો, લંબચોરસ બીમ છે જે સારો પ્રતિકાર આપે છે. તેનો ઉપયોગ ફ્લોર, પુલ અને ફ્રેમવર્કમાં થાય છે જ્યાં ટોર્શન (મરોડ બળ)ને નિયંત્રિત કરવાના હોય છે.
L-બીમનો આકાર "એલ" જેવો હોય છે અને તેનો મુખ્ય ઉપયોગ કિનારીઓના સપોર્ટ માટે થાય છે. તે બે દિશામાં મજબૂતી આપે છે અને ખૂણાઓ તેમજ સીમા વિસ્તારોમાં મદદરૂપ થાય છે.
ચેનલ બીમનો આકાર "U" જેવો હોય છે અને તે ઓછા વજનવાળા કામો માટે વપરાય છે. તે ફ્રેમિંગ, ફ્લોરિંગ અને અન્ય નાના ભાગોમાં જોવા મળે છે. તેનો ખુલ્લો આકાર સરળ ફિટિંગ અને અન્ય ભાગો સાથે જોડાણ કરવામાં મદદ કરે છે.
કોમ્પોઝિટ બીમ બે અથવા વધુ સામગ્રીઓ, સામાન્ય રીતે સ્ટીલ અને કોંક્રિટને જોડે છે જેથી બંનેની મજબૂતીનો ઉપયોગ કરી શકાય. આ બીમ વધુ વજન સહન કરવાની ક્ષમતા ધરાવે છે અને પુલો તથા ઇમારતોમાં વપરાય છે.
સ્લેબને સપોર્ટ કરવાથી લઈને આખા માળખામાં ભારનું સંતુલન જાળવવા સુધી, બીમ તમારા ઘરને વર્ષો સુધી મજબૂત રાખે છે.
તમે તમારું ઘર એક જ વાર બનાવો છો, તેથી સુરક્ષિત અને વિશ્વાસપાત્ર ઘર માટે બીમના યોગ્ય પ્રકારની પસંદગી અને બાંધકામની સાચી રીતોનું પાલન કરવું ખૂબ જરૂરી છે.
ટીપ: તમારા એન્જિનિયર પાસે બીમ લેઆઉટનું વિગતવાર ડ્રોઇંગ માંગો. તે તમને લોડ પાથ (ભાર વહનનો માર્ગ) સમજવામાં મદદ કરે છે અને ખાતરી કરે છે કે ભવિષ્યમાં ડ્રિલિંગ કે કાપવાથી બીમને નુકસાન ન થાય.
બાંધકામમાં બીમ વિવિધ માળખાઓના આધાર સ્તંભ તરીકે કામ કરે છે, જે માળખાને જરૂરી મજબૂતી અને ટકાઉપણું આપે છે. સુરક્ષિત અને કાર્યક્ષમ ઇમારતો અને પુલોની ડિઝાઇન બનાવવા માટે એન્જિનિયરો અને આર્કિટેક્ટ્સ માટે બીમના વિવિધ પ્રકારો અને તેમની લાક્ષણિકતાઓ સમજવી જરૂરી છે. યોગ્ય બીમની કાળજીપૂર્વક પસંદગી કરીને, એન્જિનિયરો ખાતરી કરી શકે છે કે ઇમારતો અને પુલો લાંબા સમય સુધી અડીખમ ઊભા રહે અને સમયની કસોટી પર ખરા ઉતરે.
બીમની મજબૂતી તેની ડિઝાઇન અને વપરાયેલી સામગ્રી પર આધારિત છે. સ્ટીલથી બનેલા બીમ વધુ વજન સહન કરવાની ક્ષમતા અને સ્થિરતા આપે છે, જે તેમને બાંધકામમાં સૌથી મજબૂત વિકલ્પોમાંના એક બનાવે છે. તમારા ઘર માટે શ્રેષ્ઠ બીમનો પ્રકાર સમજવામાં એન્જિનિયર મદદ કરી શકે છે.
નાના અને મધ્યમ ગાળા માટે સામાન્ય રીતે સિમ્પલી સપોર્ટેડ બીમ સૌથી સસ્તા પડે છે. તેમાં ઓછી સામગ્રીની જરૂર પડે છે અને તે બનાવવા સરળ છે, જે તેને રહેણાંક પ્રોજેક્ટ્સ માટે કરકસરયુક્ત બનાવે છે.
ના, બીમ અને પિલર (અથવા કોલમ) ના કામ અલગ છે. બીમ આડા અથવા ઢાળવાળા અવયવો હોય છે જે ભાર વહન કરે છે અને તેને સપોર્ટ પર ટ્રાન્સફર કરે છે, જ્યારે પિલર ઊભા અવયવો હોય છે જે બીમને ટેકો આપે છે અને ભારને પાયા સુધી પહોંચાડે છે.
બીમ વચ્ચેનું અંતર સ્ટ્રક્ચરલ ડિઝાઇન અને ભારની જરૂરિયાત મુજબ અલગ-અલગ હોય છે. મોટાભાગના ઘરોમાં, સ્થિરતા અને ભારની વહેંચણી સુનિશ્ચિત કરવા માટે એન્જિનિયરો લગભગ 3 મીટરના સરેરાશ અંતરની સલાહ આપે છે.
કોંક્રિટ મિશ્રણનું યોગ્ય પ્રમાણ માળખા માટે જરૂરી મજબૂતી પર આધાર રાખે છે. રહેણાંક અને વ્યાવસાયિક બીમ માટે સામાન્ય રીતે વપરાતું મિશ્રણ 1 ભાગ સિમેન્ટ, 1.5 ભાગ રેતી અને 3 ભાગ કપચી (એગ્રીગેટ) છે. તમારા એન્જિનિયર પ્રોજેક્ટની જરૂરિયાત મુજબ આમાં ફેરફાર કરી શકે છે.
