লিন্টেল হলো দরজা/জানলার ওপরের বিম যা ওপরের দেয়ালের ওজন ধরে রাখে।
প্রধান লিন্টেলের মধ্যে আছে কাঠ (ছোট স্প্যান), পাথর (ভারী দেয়াল), ইট (হালকা ওজন), কংক্রিট (সবচেয়ে সাধারণ) এবং স্টিল (বড় স্প্যান)।
প্রধান কাজের মধ্যে রয়েছে ওজন বহন করা, ফাটল ধরা/দেবে যাওয়া রোধ করা এবং দেয়ালকে শক্ত রাখা।
বাড়ির জন্য আরসিসি লিন্টেল সবচেয়ে ভালো, যা প্রিকাস্ট বা কাস্ট-ইন-সিটু হতে পারে।
স্প্যান, লোড এবং দেয়ালের ধরন অনুযায়ী ম্যাটেরিয়াল বেছে নিন; সব সময় ইঞ্জিনিয়ারের পরামর্শ নিন।

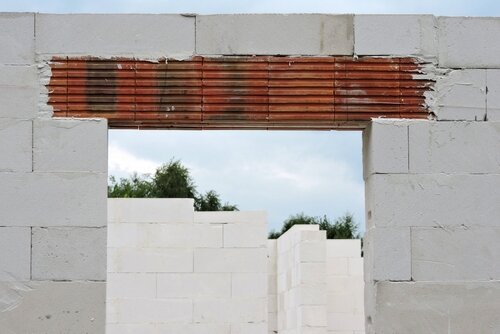

লিন্টেল হলো একটি আনুভূমিক বিম যা দরজা, জানলা এবং ভেন্টিলেটরের মতো খোলা জায়গার ওপর বসানো হয়। এটি ওপরের দেয়াল বা কাঠামোর ওজন বহন করে এবং তা দুই পাশের পিলারে বা দেয়ালে পাঠিয়ে দেয়। সহজ কথায়, লিন্টেল একটি শক্ত সেতুর মতো কাজ করে খোলা জায়গাগুলোকে দেবে যাওয়া, ফাটল ধরা বা ভেঙে পড়া থেকে রক্ষা করে।
লিন্টেল কাঠ, পাথর, ইট, কংক্রিট বা স্টিলের মতো বিভিন্ন ম্যাটেরিয়াল দিয়ে তৈরি হতে পারে। এটি দৈর্ঘ্য, ওজন, ডিজাইন, খরচ এবং প্রাপ্তির ওপর নির্ভর করে। আধুনিক বাড়ি তৈরিতে কংক্রিট এবং স্টিল লিন্টেল সবচেয়ে বেশি ব্যবহৃত হয় কারণ এগুলো অনেক শক্তিশালী এবং দীর্ঘস্থায়ী হয়।
| টিপ: লিন্টেলের সাইজ এবং ম্যাটেরিয়াল ঠিক করার আগে সব সময় আপনার ইঞ্জিনিয়ারের সাথে কথা বলে নিন, কারণ এটি ওজন এবং খালি জায়গার দৈর্ঘ্যের সাথে মিলতে হবে। |
লিন্টেল হয়তো দেখা যায় না, কিন্তু একটি বিল্ডিংয়ের নিরাপত্তা এবং স্থায়িত্বের ক্ষেত্রে এটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
1. এগুলো খোলা জায়গার ওপরের লোড ধরে রাখে এবং দরজা-জানলার চারপাশে ফাটল রোধ করে।
2. এগুলো দেয়ালের সজ্জা ঠিক রাখতে সাহায্য করে এবং দেবে যাওয়া বা কাঠামোগত পরিবর্তন থেকে বাঁচায়।
3. এগুলো কাঠামোকে দুর্বল না করেই দেয়ালে বড় দরজা, জানলা এবং ভেন্টিলেটর রাখার সুযোগ দেয়।
অনেক ক্ষেত্রে, সানশেড, ছাজ্জা এবং ছোট বারান্দার বাড়তি ওজন বইতেও লিন্টেল ব্যবহার করা হয়। একটি ভালোভাবে ডিজাইন করা লিন্টেল বিম আপনার বিল্ডিংকে বছরের পর বছর নিরাপদ এবং মজবুত রাখে।
টিপ: সঠিক কাঠামোগত পরামর্শ ছাড়া পাইপ বা কেবল নেওয়ার জন্য লিন্টেল সরাবেন না বা কাটবেন না।
কনস্ট্রাকশনে লিন্টেল কেমন কাজ করবে তা কয়েকটি সাধারণ কিন্তু গুরুত্বপূর্ণ বৈশিষ্ট্যের ওপর নির্ভর করে:
1. শক্তি: একটি লিন্টেলকে যথেষ্ট শক্তিশালী হতে হবে যাতে এটি মেসোনরি এবং ওপরের যেকোনো বাড়তি ওজন বেঁকে না গিয়ে বা ফাটল না ধরে বহন করতে পারে।
2. কাঠিন্য: এটি ওজনের চাপে দেবে যাওয়া উচিত নয়, কারণ এতে নিচের দেয়াল বা ফ্রেমে ফাটল ধরতে পারে।
3. স্থায়িত্ব: এটি কোথায় ব্যবহার করা হচ্ছে তার ওপর ভিত্তি করে ম্যাটেরিয়ালটি আবহাওয়া, আর্দ্রতা, আগুন, উইপোকা এবং ক্ষয় রোধ করার ক্ষমতাসম্পন্ন হওয়া উচিত।
4. আগুন এবং আর্দ্রতা রোধ: কংক্রিট এবং স্টিল লিন্টেল কাঠের চেয়ে ভালো আগুন ও আর্দ্রতা রোধ করতে পারে, যা এদের আধুনিক বিল্ডিংয়ের জন্য বেশি উপযোগী করে তোলে।
5. সামঞ্জস্যতা: ভালো বন্ডিং এবং সুন্দর চেহারার জন্য লিন্টেলের ম্যাটেরিয়াল এবং ফিনিশ আশেপাশের গাঁথুনির সাথে মানানসই হওয়া উচিত।
ম্যাটেরিয়াল, ব্যবহার এবং ওজনের ওপর ভিত্তি করে বিভিন্ন ধরনের লিন্টেল ব্যবহার করা হয়। কনস্ট্রাকশনে সাধারণত যে ধরনের লিন্টেল বিম দেখা যায় সেগুলো নিচে দেওয়া হলো।

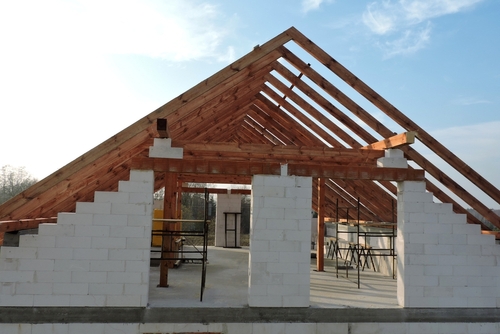

কাঠের লিন্টেল অন্যতম পুরনো ধরন এবং যেখানে কাঠ সহজে পাওয়া যায় সেখানে এখনও ব্যবহার করা হয়। এগুলো সাধারণত সরু দরজা ও জানলার মতো ছোট জায়গায় লাগানো হয়।
1. সুবিধা: কাটা এবং লাগানো সহজ, ওজনে হালকা এবং ট্র্যাডিশনাল ডিজাইনের জন্য ভালো।
2. সীমাবদ্ধতা: আগুন, পচন এবং উইপোকা ধরার ভয় থাকে; ভারী ওজন বা বড় জায়গার জন্য উপযুক্ত নয়; নিয়মিত রক্ষণাবেক্ষণ এবং সঠিক ট্রিটমেন্ট প্রয়োজন।
বড় জায়গার জন্য, বোল্ট দিয়ে একাধিক কাঠের টুকরো জোড়া দিয়ে শক্তিশালী লিন্টেল বানানো যায়। তবে স্থায়িত্বের সমস্যার কারণে আধুনিক বিল্ডিংয়ে কাঠের লিন্টেল এখন কম দেখা যায়।
টিপ: কাঠের লিন্টেল ব্যবহার করলে স্থায়িত্ব বাড়াতে সব সময় সেগুন বা সালের মতো পোক্ত কাঠ বেছে নিন।
পাথরের লিন্টেল ঐতিহ্যবাহী বিল্ডিংয়ে ব্যবহার করা হয়েছে এবং এগুলো অনেক শক্তি ও ক্লাসিক লুক দেয়। যেসব এলাকায় ভালো মানের পাথর পাওয়া যায় সেখানে এটি বেশ সাধারণ।
এগুলো পাথরের বা ইটের মোটা দেয়ালের জন্য উপযুক্ত।
তবে পাথরের লিন্টেল অনেক ভারী হয়, এগুলো বসাতে বিশেষ ব্যবস্থার প্রয়োজন হতে পারে এবং দৈর্ঘ্যের সীমাবদ্ধতা থাকে। অন্যান্য লিন্টেলের তুলনায় এগুলো দামী হতে পারে এবং লাগাতে বেশি সময় লাগতে পারে।
ভালো মানের ইট দিয়ে মশলার সাহায্যে খোলা জায়গার ওপর ইটের লিন্টেল তৈরি করা হয়। এগুলো ছোট জায়গা এবং হালকা ওজনের জন্য সেরা।
a. এগুলো ইটের দেয়ালের সাথে মিলেমিশে যায় এবং দেখতে একই রকম লাগে।
b. যেখানে ইট সহজে পাওয়া যায় সেখানে এটি সাশ্রয়ী।
টিপ: শক্ত ইট এবং সঠিক মশলা ব্যবহারে সতর্ক হতে হবে। অনেক চওড়া জায়গা বা ভারী ওজনের জন্য ইটের লিন্টেল উপযুক্ত নয়।

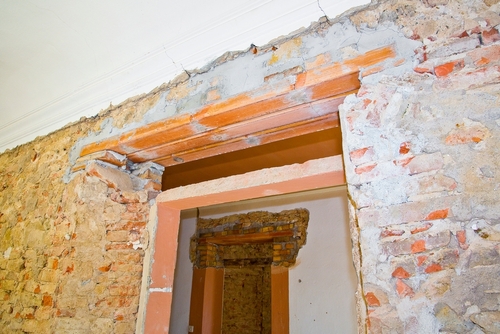

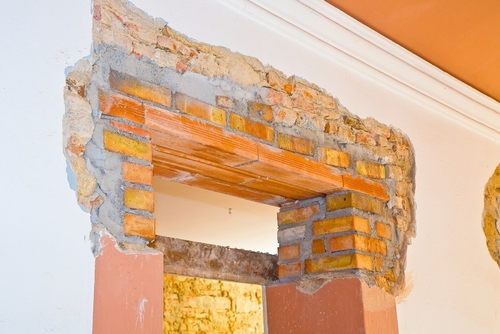

রিইনফোর্সড ব্রিক লিন্টেলে ইটের গাঁথুনির মধ্যে স্টিল ব্যবহার করে সাধারণ ইটের লিন্টেলকে আরও উন্নত করা হয়।
a. মশলার জয়েন্টের মধ্যে স্টিলের রড যথাযথভাবে বসিয়ে দেওয়া হয়।
b. রিইনফোর্সমেন্ট বাড়তি টেনসাইল স্ট্রেন্থ যোগায়, যা বড় জায়গা এবং বেশি ওজনের ক্ষেত্রেও কাজ করে।
c. এগুলো ফাটল ধরার ঝুঁকি কমাতে সাহায্য করে।
আপনি যখন ইটের গাঁথুনির সৌন্দর্য বজায় রাখতে চান কিন্তু সাধারণ ইটের লিন্টেলের চেয়ে ভালো কার্যকারিতা প্রয়োজন হয়, তখন এই লিন্টেলগুলো বেশ কাজের।

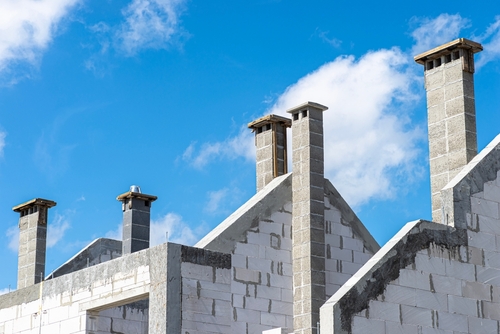

আধুনিক নির্মাণে কংক্রিট লিন্টেল ব্যাপকভাবে ব্যবহৃত হয় কারণ এগুলো মজবুত, দীর্ঘস্থায়ী এবং বহুমুখী। কংক্রিট লিন্টেল প্লেইন বা রিইনফোর্সড দুই ধরণের হতে পারে।
প্লেইন কংক্রিট লিন্টেল কেবল কংক্রিট দিয়েই তৈরি করা হয়, এতে কোনো স্টিল রিইনফোর্সমেন্ট থাকে না। এগুলো মূলত চাপে (কমপ্রেশন) কাজ করে এবং নিচের ক্ষেত্রগুলোর জন্য উপযোগী:
1. স্বল্প দৈর্ঘ্যের স্প্যান
2. হালকা ভার বা লোড
3. সাধারণ ওপেনিং বা খোলা মুখ
প্লেইন কংক্রিট লিন্টেলের ব্যবহার সীমিত এবং রিইনফোর্সড লিন্টেলের তুলনায় এখন কম ব্যবহৃত হয়।

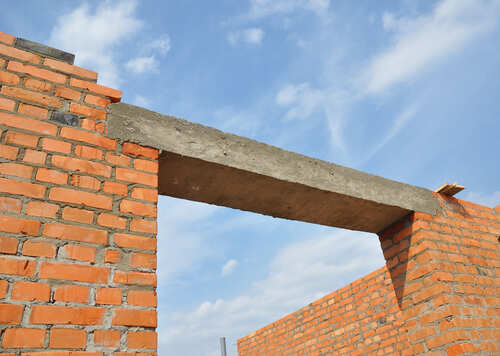

রিইনফোর্সড কংক্রিট লিন্টেল বা আরসিসি লিন্টেলে কংক্রিটের ভেতরে স্টিলের বার বা রড ব্যবহার করা হয় যাতে এটি টেনসাইল স্ট্রেস বা টান সহ্য করতে পারে।
1. এগুলো আরও বড় ওপেনিং বা স্প্যান কভার করতে পারে এবং উচ্চমাত্রার ভার বহন করতে পারে।
2. এগুলো বাড়ি, বাণিজ্যিক ভবন এবং ইন্ডাস্ট্রিয়াল স্ট্রাকচারসহ প্রায় সব ধরনের ইমারতের জন্য উপযুক্ত।
3. এগুলো সানশেড এবং ছোট প্রক্ষিপ্ত অংশকেও (প্রজেকশনস) সাপোর্ট দিতে পারে।
রিইনফোর্সড কংক্রিট লিন্টেল সাধারণত দুই ধরনের হয়:
প্রিকাস্ট লিন্টেল ফ্যাক্টরি বা ইয়ার্ডে ঢালাই ও কিউরিং করা হয় এবং তারপর নির্মাণস্থলে (সইটএ) নিয়ে আসা হয়।
এগুলো গুণগত মান বজায় রাখে এবং সাইটে দ্রুত স্থাপন করা যায়।
এগুলো স্ট্যান্ডার্ড ওপেনিং, একই মাপের পুনরাবৃত্তি এবং গণ-আবাসন (মঅসস হওউসইনগ) প্রকল্পের জন্য আদর্শ।
কাস্ট-ইন-সিটু লিন্টেল সরাসরি নির্মাণস্থলে ফর্মওয়ার্ক বা ছাঁচের ওপর ঢালাই করা হয়।
1. এগুলো যেকোনো স্প্যান, আকৃতি বা রিইনফোর্সমেন্ট ডিটেইলের জন্য কাস্টমাইজ করা যায়।
2. সাইটের অবস্থা বা ডিজাইনে নমনীয়তার প্রয়োজন হলে এগুলো বেশ কাজের।
টিপ: বেশিরভাগ বাড়ির প্রজেক্টের জন্য, সঠিকভাবে ডিজাইন এবং কিউরিং করা রিইনফোর্সড কংক্রিট লিন্টেল একটি নিরাপদ এবং নির্ভরযোগ্য পছন্দ। |

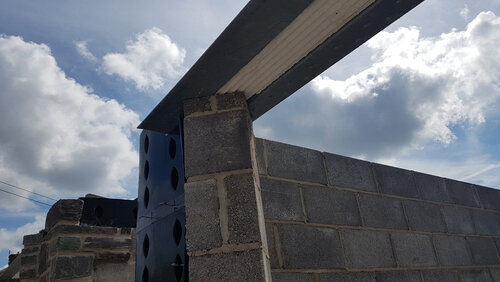

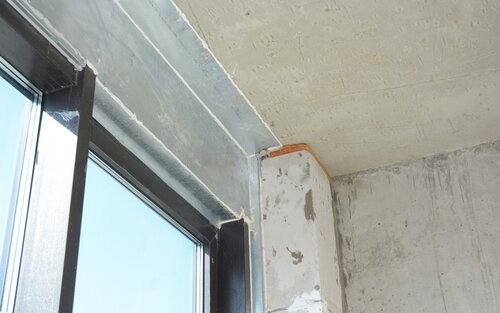

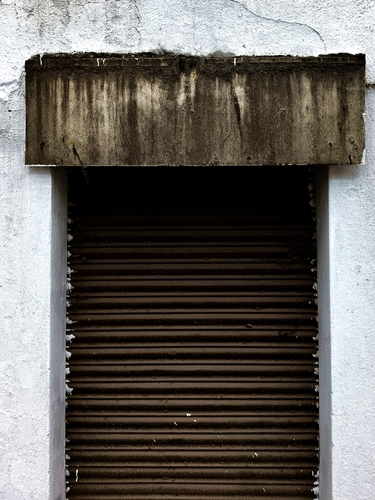

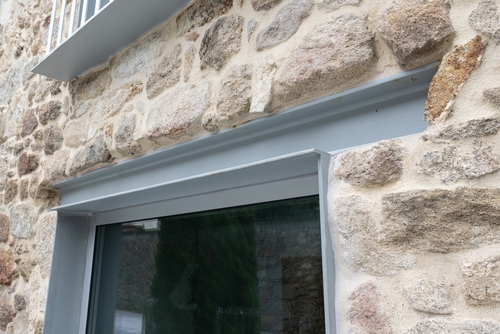

যেখানে উচ্চ শক্তি, দীর্ঘ স্প্যান বা সীমিত গভীরতা প্রয়োজন সেখানে স্টিল লিন্টেল ব্যবহার করা হয়। এগুলো সাধারণত অ্যাঙ্গেল, চ্যানেল বা আই-সেকশনের মতো রোলড স্টিল সেকশন দিয়ে তৈরি।
স্টিল লিন্টেল ক্যাভিটি ওয়াল এবং আধুনিক ফ্রেমড স্ট্রাকচারের জন্য বিশেষভাবে উপযোগী। সাধারণ কিছু ধরন হলো:
স্ট্যান্ডার্ড ক্যাভিটি স্টিল লিন্টেল ক্যাভিটি ওয়াল নির্মাণের জন্য ডিজাইন করা হয়েছে।
a. এগুলো ভেতরের এবং বাইরের উভয় দেয়ালকেই সাপোর্ট দেয়।
b. এগুলো প্রায়ই ক্যাভিটির ভেতর আর্দ্রতা নিয়ন্ত্রণ এবং তাপমাত্রা বজায় রাখতে সাহায্যকারী বৈশিষ্ট্যযুক্ত হয়।
দেয়ালের বাইরের লিফ (আউটার লিফ) যখন ভেতরের লিফের চেয়ে ছোট হয় তখন এগুলো ব্যবহৃত হয়।
a. এগুলো মূলত আউটার লিফ বা বাইরের অংশকে সাপোর্ট দেয়।
b. এমন সব ডিজাইনে এগুলো কাজে লাগে যেখানে বাইরের দেয়ালটি পুরো উচ্চতা সম্পন্ন হয় না।
ক্যাভিটি ওয়ালের ভেতরের অংশটি বেশি চওড়া হলে এই লিন্টেলগুলো ব্যবহার করা হয়।
a. এগুলো পুরু ভেতরের দেয়াল অথবা যেখানে ইউটিলিটি সার্ভিস এবং ইনসুলেশনের জন্য বেশি জায়গা প্রয়োজন হয় সেখানে বাড়তি সাপোর্ট দেয়।
বাইরের লিফ যখন ভেতরের লিফের চেয়ে বেশি চওড়া হয় তখন এগুলো ব্যবহার করা হয়।
a. এগুলো বাইরের ভারী দেয়ালকে সাপোর্ট দেয়, যা সাধারণত ফিচার ওয়াল বা মোটা এক্সটারনাল ক্ল্যাডিংয়ের ক্ষেত্রে দেখা যায়।
স্টিল লিন্টেলকে অবশ্যই মরিচা বা জং ধরা থেকে সুরক্ষা দিতে হবে, বিশেষ করে অনাবৃত বা স্যাঁতসেঁতে পরিবেশে।

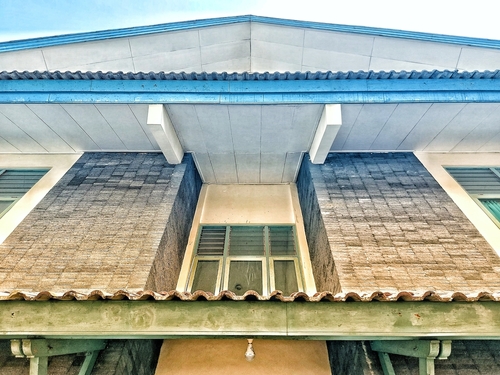

স্পেশালিস্ট লিন্টেল হলো অনন্য কাঠামোগত বা কার্যক্ষমতার প্রয়োজনে কাস্টম ডিজাইন করা লিন্টেল।
a. এগুলো বাড়তি তাপ নিরোধন (থার্মাল ইনসুলেশন), অগ্নি প্রতিরোধ বা শব্দ নিরোধন ক্ষমতা প্রদান করতে পারে।
b. এগুলো জটিল আর্কিটেকচারাল ডিজাইন, বড় ওপেনিং বা যেখানে ইমারত বিধিমালায় বিশেষ কার্যক্ষমতার প্রয়োজন হয় সেখানে ব্যবহৃত হয়।
এই লিন্টেলগুলো স্টিল, কংক্রিট বা বিভিন্ন উপকরণের মিশ্রণে তৈরি হতে পারে এবং সাধারণত কোনো নির্দিষ্ট প্রজেক্টের জন্য স্ট্রাকচারাল ইঞ্জিনিয়ারদের দ্বারা ডিজাইন করা হয়।
ক্যাভিটি লিন্টেলগুলো বিশেষভাবে ক্যাভিটি ওয়াল নির্মাণের জন্য ডিজাইন করা হয়েছে।
1. এগুলো ওপেনিং জুড়ে থাকে আর দেয়ালের ভেতরের ও বাইরের দুই পার্শ্বকেই সাপোর্ট দেয়।
2. এতে ক্যাভিটি ট্রে বা এই জাতীয় কিছু থাকে যাতে দেয়ালের ভেতরে পানি ঢুকতে না পারে।
3. এগুলো আধুনিক দেয়ালের তাপীয় কার্যক্ষমতা বজায় রাখতে আর স্যাঁতসেঁতে ভাব নিয়ন্ত্রণে সাহায্য করে।
ক্যাভিটি লিন্টেল বেছে নেওয়ার সময় স্প্যান, লোড, দেয়ালের পুরুত্ব আর ইনসুলেশনের মতো বিষয়গুলো গুরুত্বের সাথে খেয়াল করা উচিত।
পরামর্শ: ভালো ফলাফল পেতে সবসময় আপনার দেয়ালের ধরণ অনুযায়ী (সলিড ওয়াল, ক্যাভিটি ওয়াল বা ফ্রেমড স্ট্রাকচার) লিন্টেল ম্যাচ করে নিন। |
সঠিক লিন্টেল ম্যাটেরিয়াল বেছে নিলে আপনার নির্মাণ হবে মজবুত, টেকসই আর সাশ্রয়ী।
1. ভবনের ধরণ (আবাসিক, বাণিজ্যিক, শিল্পজাত)
2. স্প্যানের দৈর্ঘ্য এবং সম্ভাব্য লোড
3. পরিবেশের অবস্থা (উপকূলীয়, আর্দ্র, শুষ্ক, ভূমিকম্প প্রবণ)
4. বাজেট এবং মালামালের সহজলভ্যতা
1. কাঠ: ছোট স্প্যান এবং ঐতিহ্যবাহী ভবনের জন্য।
2. পাথর: ভারী গাঁথুনি এবং পুরনো ধাঁচের স্ট্রাকচারের জন্য।
3. ইট: ইটের তৈরি ভবনে ছোট স্প্যানের জন্য।
4. রিইনফোর্সড কংক্রিট: মজবুত এবং বহুমুখী ব্যবহারের জন্য বর্তমানে এটিই সবচেয়ে জনপ্রিয়।
5. স্টিল: লম্বা স্প্যান, ভারী লোড এবং ক্যাভিটি ওয়ালের জন্য।
নির্মাণ কাজে লিন্টেল মূলত দুটি প্রধান কাজ করে।
একটি লিন্টেলের প্রধান কাজ হলো ওপেনিংয়ের উপরের গাঁথুনি বা স্ট্রাকচারের লোড বহন করা ও ছড়িয়ে দেওয়া।
1. এটি ওপেনিংয়ে বাড়তি চাপ না দিয়ে লোডটিকে দুই পাশের সাপোর্ট (দেয়াল বা কলাম) এ পাঠিয়ে দেয়।
2. এটি দরজা এবং জানালার ওপরের অংশে ফাটল ধরা বা ধসে পড়া রোধ করে।
লিন্টেল দেয়াল এবং ভবনের সামগ্রিক স্থিতিশীলতা বজায় রাখতে সাহায্য করে।
1. এগুলো ওপেনিংয়ের ওপরে আড়াআড়ি বাঁধন হিসেবে কাজ করে।
2. এগুলো দেয়ালকে আরও দৃঢ় করে এবং এর বেঁকে যাওয়া রোধ করে।
সঠিক লিন্টেল না থাকলে ওপেনিংগুলো দুর্বল হয়ে পড়ে, যা সময়ের সাথে সাথে ভবনের কাঠামোগত ক্ষতির কারণ হতে পারে।
ওপেনিংয়ের ওপরের দেয়ালকে সাপোর্ট দিয়ে লিন্টেল আপনার বাড়িকে নিরাপদ আর ফাটলমুক্ত রাখে। ইঞ্জিনিয়ারের অনুমোদন নিয়ে স্প্যান, লোড আর দেয়ালের ধরণ অনুযায়ী রিইনফোর্সড কংক্রিট বা স্টিল লিন্টেল বেছে নিন। সঠিক ধরণ আর ম্যাটেরিয়াল ব্যবহার করলে আপনার স্থাপনা হবে দীর্ঘস্থায়ী ও মজবুত।
দরজা, জানালা এবং ভেন্টিলেটরের মতো ওপেনিংয়ের ওপরের দেয়াল বা স্ট্রাকচারকে সাপোর্ট দিতে লিন্টেল ব্যবহার করা হয়। এটি ফ্রেমের ওপর সরাসরি চাপ পড়া প্রতিহত করে এবং ওপেনিংয়ের আশেপাশে ফাটল ধরা বা বসে যাওয়া রোধ করে।
সহজ কথায়, লিন্টেলকে প্রায়ই লিন্টেল বিম বা ওপেনিংয়ের ওপরের আড়াআড়ি সাপোর্ট বিম বলা হয়। কোনো কোনো ক্ষেত্রে একে “হেডার”ও বলা হয়, তবে অঞ্চল আর নির্মাণ পদ্ধতি ভেদে নাম পরিবর্তিত হতে পারে।
লিন্টেলের পুরুত্ব নির্ভর করে এর স্প্যান, লোড এবং ব্যবহৃত ম্যাটেরিয়ালের ওপর। বাড়ির রিইনফোর্সড কনক্রিট লিন্টেলের ক্ষেত্রে এর গভীরতা সাধারণত দেয়ালের সমান বা একটু বেশি হয়, তবে সঠিক মাপটি একজন ইঞ্জিনিয়ার দিয়ে ডিজাইন করানো উচিত যাতে নিরাপত্তার মান বজায় থাকে।
লিন্টেলের সাইজ নিচের বিষয়গুলোর ওপর ভিত্তি করে হিসেব করা হয়:
1. ওপেনিংয়ের প্রশস্ততা
2. দেয়ালের ধরণ এবং উপরের লোড
3. ম্যাটেরিয়ালের শক্তি এবং রিইনফোর্সমেন্টের বিস্তারিত তথ্য
স্ট্রাকচারাল ইঞ্জিনিয়াররা ডিজাইন কোড আর ফর্মুলা ব্যবহার করে প্রয়োজনীয় গভীরতা, দৈর্ঘ্য আর রিইনফোর্সমেন্ট নির্ধারণ করেন যাতে লিন্টেলটি নিরাপদ থাকে।
রিইনফোর্সড কংক্রিট লিন্টেলের জন্য কংক্রিট মিক্স রেশিও ডিজাইন অনুযায়ী স্ট্যান্ডার্ড স্ট্রাকচারাল গ্রেডের ওপর নির্ভর করে, যেমন 1:1.5:3 বা 1:2:4 (সিমেন্ট:বালু:খোয়া)। শক্তি আর স্থায়িত্বের জন্য সঠিক অনুপাতটি আপনার ইঞ্জিনিয়ার বা লোকাল কোডের পরামর্শ অনুযায়ী হওয়া উচিত।
