लिंटेल दरवाजों/खिड़कियों के ऊपर लगे बीम होते हैं जो ऊपर की दीवार का भार संभालते हैं।
लिंटेल के मुख्य प्रकारों में लकड़ी (छोटे विस्तार के लिए), पत्थर (भारी दीवारों के लिए), ईंट (हल्के भार के लिए), कंक्रीट (सबसे आम), और स्टील (लंबे विस्तार के लिए) शामिल हैं।
मुख्य कामों में भार उठाना, दरारों/धंसने को रोकना और दीवार को स्थिरता देना शामिल है।
घरों के लिए आरसीसी लिंटेल सबसे अच्छे हैं, चाहे वो प्रीकास्ट हों या मौके पर बनाए गए (कास्ट-इन-सीटू)।
मटेरियल को जगह, भार और दीवार के प्रकार के हिसाब से चुनें; हमेशा इंजीनियर से सलाह लें।

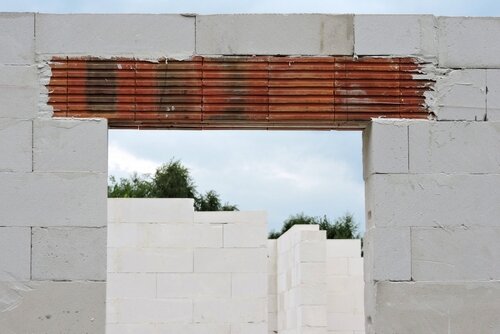

लिंटेल एक आड़ा (हॉरिजॉन्टल) बीम है जो दरवाजे, खिड़की और वेंटिलेटर जैसे खाली हिस्सों के ऊपर लगाया जाता है। यह ऊपर की दीवार या ढांचे का भार उठाता है और इसे सुरक्षित रूप से किनारों के सपोर्ट, जैसे कॉलम या दीवारों पर भेज देता है। आसान शब्दों में कहें तो, लिंटेल एक मजबूत पुल की तरह काम करके इन हिस्सों को झुकने, दरारें आने या गिरने से बचाता है।
लिंटेल लकड़ी, पत्थर, ईंट, कंक्रीट या स्टील जैसे अलग-अलग मटेरियल से बनाए जा सकते हैं। चुनाव लंबाई, भार, डिजाइन, कीमत और पास में मिलने वाले सामान पर निर्भर करता है। आजकल घरों के कंस्ट्रक्शन में कंक्रीट और स्टील के लिंटेल सबसे ज्यादा इस्तेमाल होते हैं क्योंकि ये बहुत मजबूत और टिकाऊ होते हैं।
| टिप: लिंटेल का साइज और मटेरियल तय करने से पहले हमेशा अपने इंजीनियर से सलाह लें, क्योंकि यह भार और खाली जगह की लंबाई के हिसाब से होना चाहिए। |
लिंटेल शायद दिखाई न दें, लेकिन ये बिल्डिंग की सुरक्षा और मजबूती में अहम भूमिका निभाते हैं।
1. ये खाली हिस्सों के ऊपर का भार संभालते हैं और दरवाजे-खिड़कियों के आसपास दरारें आने से रोकते हैं।
2. ये दीवारों को सीधा रखने में मदद करते हैं और ढांचे के धंसने या बदलाव से बचाते हैं।
3. इनकी मदद से ढांचे को कमजोर किए बिना दीवारों में दरवाजे, खिड़की और वेंटिलेटर के लिए बड़ी जगह छोड़ी जा सकती है।
कई बार, लिंटेल का इस्तेमाल सनशेड, छज्जे और छोटी बालकनी जैसे एक्स्ट्रा भार उठाने के लिए भी किया जाता है। एक सही तरह से बनाया गया लिंटेल बीम आपकी बिल्डिंग को सालों तक सुरक्षित और मजबूत बनाए रखता है।
टिप: बिना किसी स्ट्रक्चरल एक्सपर्ट की सलाह के, पाइप या केबल निकालने के लिए लिंटेल को कभी न निकालें या काटें।
कंस्ट्रक्शन में लिंटेल का काम कुछ आसान लेकिन जरूरी खूबियों पर निर्भर करता है:
1. मजबूती: लिंटेल इतना मजबूत होना चाहिए कि वह बिना मुड़े या टूटे ईंटों और उसके ऊपर के किसी भी एक्स्ट्रा भार को उठा सके।
2. कड़ापन: इसे भार पड़ने पर धंसना नहीं चाहिए, क्योंकि इससे नीचे की दीवार या फ्रेम में दरारें आ सकती हैं।
3. टिकाऊपन: मटेरियल ऐसा होना चाहिए जिस पर मौसम, नमी, आग, दीमक और जंग का असर न हो, यह इस पर निर्भर करता है कि इसे कहाँ इस्तेमाल किया जा रहा है।
4. आग और नमी से बचाव: कंक्रीट और स्टील के लिंटेल लकड़ी के मुकाबले आग और नमी को ज्यादा अच्छे से झेल सकते हैं, जिससे ये आधुनिक बिल्डिंग्स के लिए ज्यादा सही हैं।
5. मेल-जोल: सही जुड़ाव और अच्छी दिखावट के लिए लिंटेल का मटेरियल और फिनिश आसपास के कंस्ट्रक्शन से मेल खाना चाहिए।
मटेरियल, इस्तेमाल और भार के हिसाब से अलग-अलग तरह के लिंटेल इस्तेमाल किए जाते हैं। यहाँ कंस्ट्रक्शन में आमतौर पर इस्तेमाल होने वाले लिंटेल बीम के मुख्य प्रकार दिए गए हैं।

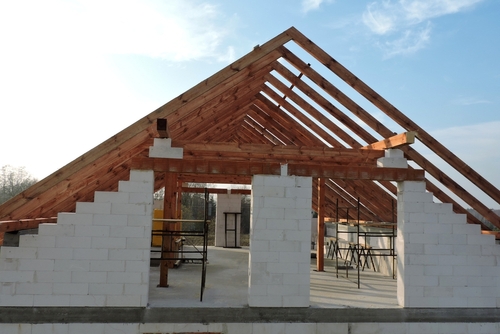

लकड़ी के लिंटेल सबसे पुराने प्रकारों में से एक हैं और अभी भी उन इलाकों में इस्तेमाल किए जाते हैं जहाँ लकड़ी आसानी से मिल जाती है। इन्हें आमतौर पर छोटी जगह जैसे संकरे दरवाजों और खिड़कियों के ऊपर लगाया जाता है।
1. फायदे: काटने और लगाने में आसान, वजन में हल्के और पारंपरिक डिजाइन के लिए अच्छे।
2. कमियां: इनमें आग, सड़न और दीमक लगने का डर रहता है; भारी भार या लंबी जगह के लिए सही नहीं हैं; इन्हें लगातार देखरेख और सही ट्रीटमेंट की जरूरत होती है।
ज्यादा लंबी जगह के लिए, कई लकड़ी के टुकड़ों को बोल्ट से जोड़कर एक मजबूत लिंटेल बनाया जा सकता है। हालाँकि, टिकाऊपन की समस्याओं की वजह से आजकल की बिल्डिंग्स में लकड़ी के लिंटेल कम ही इस्तेमाल होते हैं।
टिप: अगर लकड़ी के लिंटेल इस्तेमाल कर रहे हैं, तो उम्र और मजबूती बढ़ाने के लिए हमेशा अच्छी तरह तैयार (ट्रीटेड) सागवान या साल जैसी लकड़ी ही चुनें।

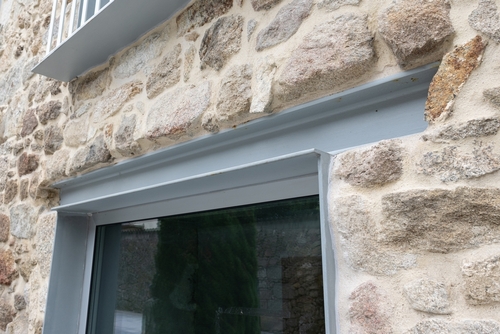

पत्थर के लिंटेल पुरानी इमारतों में इस्तेमाल किए जाते रहे हैं और ये बहुत मजबूती और एक क्लासिक लुक देते हैं। ये उन इलाकों में आम हैं जहाँ अच्छे पत्थर आसानी से मिल जाते हैं।
ये पत्थर या ईंट की मोटी दीवारों के लिए बेहतरीन हैं।
हालाँकि, पत्थर के लिंटेल बहुत भारी होते हैं, उन्हें लगाने के लिए खास मेहनत चाहिए और इनकी लंबाई की भी एक सीमा होती है। दूसरे लिंटेल के मुकाबले इन्हें लगाना महंगा और समय लेने वाला भी हो सकता है।

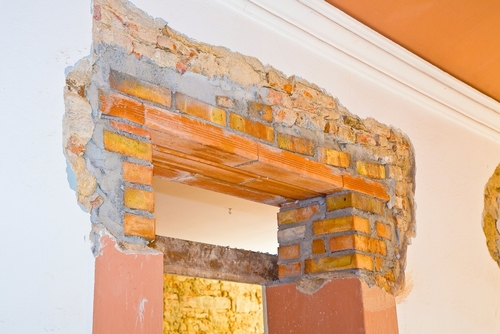

ईंट के लिंटेल अच्छी क्वालिटी की ईंटों को सीमेंट-बालू के मसाले (मोर्टार) के साथ खाली हिस्से के ऊपर बिछाकर बनाए जाते हैं। ये छोटी जगह और हल्के भार के लिए सबसे अच्छे होते हैं।
क. ये ईंट की दीवारों के साथ अच्छी तरह मिल जाते हैं और एक जैसा लुक देते हैं।
ख. जब ईंटें आसानी से मिल जाएं, तो ये काफी किफायती होते हैं।
टिप: मजबूत ईंटें और सही मसाला इस्तेमाल करने का ध्यान रखें। ईंट के लिंटेल बहुत चौड़े हिस्सों या भारी भार के लिए सही नहीं होते।

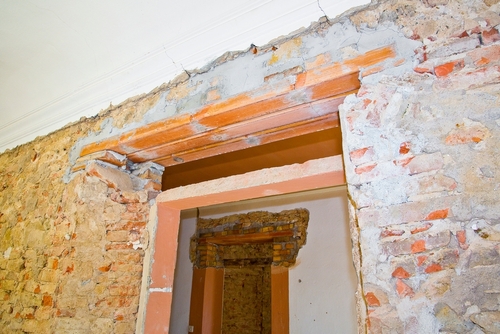

रीइन्फोर्स्ड ईंट के लिंटेल ईंटों के बीच स्टील डालकर साधारण ईंट के लिंटेल को और बेहतर बनाते हैं।
क. स्टील की छड़ें या रोड्स को जोड़ों (मोर्टार जॉइंट्स) में सही तरीके से दबा दिया जाता है।
ख. सरिया (रिफोर्समेंट) अतिरिक्त तनन मजबूती (टेंसाइल स्ट्रेंथ) प्रदान करता है, जिससे बड़ी जगह और ज्यादा भार उठाना मुमकिन होता है।
ग. ये दरारें आने के खतरे को कम करने में मदद करते हैं।
ये लिंटेल तब काम आते हैं जब आप ईंटों वाला लुक रखना चाहते हैं लेकिन साधारण ईंट के लिंटेल से बेहतर प्रदर्शन की जरूरत हो।

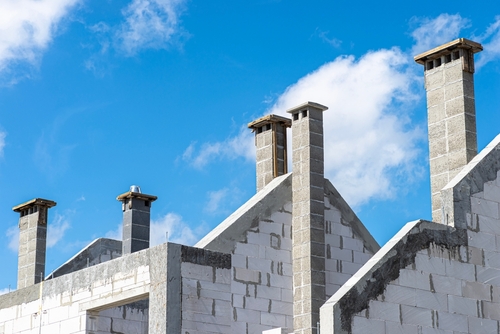

आधुनिक कंस्ट्रक्शन में कंक्रीट के लिंटेल का बहुत इस्तेमाल होता है क्योंकि ये मजबूत, टिकाऊ और बहुमुखी होते हैं। कंक्रीट लिंटेल सादे या रीइन्फोर्स्ड हो सकते हैं।
सादे कंक्रीट के लिंटेल बिना स्टील के सिर्फ कंक्रीट से बनाए जाते हैं। ये मुख्य रूप से दबाव झेलने का काम करते हैं और इनके लिए उपयुक्त हैं:
1. कम विस्तार वाले हिस्सों
2. हल्का भार
3. साधारण खाली हिस्से
सादे कंक्रीट के लिंटेल का इस्तेमाल सीमित है और अब ये रीइन्फोर्स्ड लिंटेल के मुकाबले कम ही देखे जाते हैं।

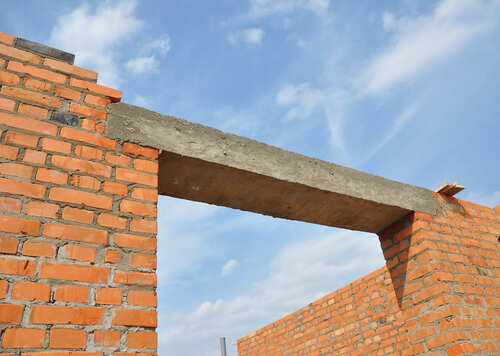

रीइन्फोर्स्ड कंक्रीट के लिंटेल, जिन्हें अक्सर आरसीसी लिंटेल कहा जाता है, तनन प्रतिबल झेलने के लिए कंक्रीट के अंदर स्टील की छड़ों का इस्तेमाल करते हैं।
1. ये बड़े हिस्सों में इस्तेमाल किए जा सकते हैं और ज्यादा भार उठा सकते हैं
2. ये घर, कमर्शियल जगह और इंडस्ट्रियल स्ट्रक्चर सहित लगभग सभी तरह की बिल्डिंग्स के लिए सही हैं।
3. ये सनशेड और छोटे बाहर निकले हिस्सों का भार भी उठा सकते हैं।
रीइन्फोर्स्ड कंक्रीट लिंटेल आमतौर पर दो तरह के होते हैं:
प्रीकास्ट लिंटेल फैक्ट्री या यार्ड में बनाए और पकाए (कउरए) जाते हैं और फिर साइट पर लाए जाते हैं।
ये एक जैसी क्वालिटी और साइट पर जल्दी लगने की सुविधा देते हैं।
ये स्टैंडर्ड साइज के हिस्सों, एक जैसे साइज और बड़े हाउसिंग प्रोजेक्ट्स के लिए बेहतरीन हैं।
मौके पर ढले हुए लिंटेल सीधे साइट पर सांचे (फॉर्मवर्क) के ऊपर ढालकर बनाए जाते हैं।
1. इन्हें किसी भी विस्तार, आकार या सरिए की डिटेल के हिसाब से बनाया जा सकता है।
2. ये तब काम आते हैं जब साइट की स्थिति या डिजाइन में लचीलेपन की जरूरत हो।
टिप: ज्यादातर घरों के लिए, रीइन्फोर्स्ड कंक्रीट के लिंटेल एक सुरक्षित और भरोसेमंद चुनाव हैं, बशर्ते उन्हें सही तरह से डिजाइन और उनकी तराई (क्योरिंग) की गई हो। |

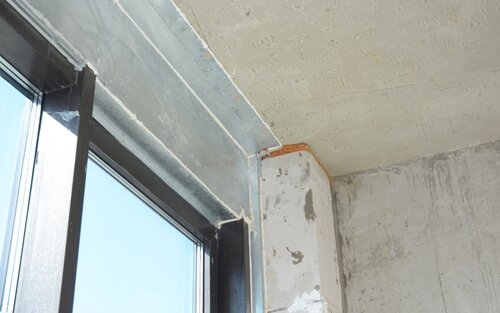

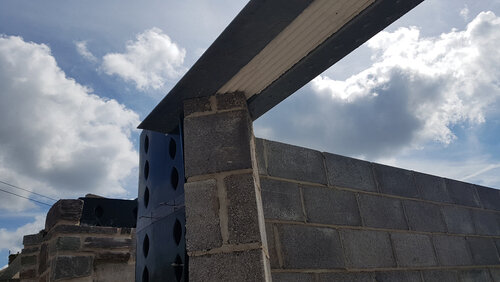

स्टील के लिंटेल वहाँ इस्तेमाल होते हैं जहाँ बहुत ज्यादा मजबूती, बड़े विस्तार या कम गहराई की जरूरत हो। ये आमतौर पर रोल किए हुए स्टील सेक्शन जैसे एंगल, चैनल या I-सेक्शन से बनाए जाते हैं।
स्टील के लिंटेल कैविटी दीवारों (कअवइटय वअललस) और आधुनिक फ्रेम वाले ढांचों में खास तौर पर काम आते हैं। इसके आम प्रकारों में शामिल हैं:
स्टैंडर्ड कैविटी स्टील लिंटेल कैविटी दीवार के कंस्ट्रक्शन के लिए डिजाइन किए गए हैं।
a. ये अंदर और बाहर दोनों दीवारों को सहारा देते हैं।
b. इनमें अक्सर नमी को मैनेज करने और कैविटी के अंदर तापमान बनाए रखने में मदद करने वाली खूबियां होती हैं।
इन्हें तब इस्तेमाल किया जाता है जब दीवार की बाहरी परत (आउटर लीफ) अंदरूनी परत से छोटी हो।
a. ये मुख्य रूप से बाहरी परत को सहारा देते हैं।
b. ये उन डिजाइनों में काम आते हैं जहाँ बाहरी दीवार पूरी ऊँचाई की नहीं होती।
ये लिंटेल तब इस्तेमाल होते हैं जब कैविटी दीवार की अंदरूनी परत ज्यादा चौड़ी हो।
a. ये मोटी अंदरूनी दीवार या जहाँ सुविधाओं और इंसुलेशन के लिए ज्यादा जगह चाहिए हो, वहाँ एक्स्ट्रा सपोर्ट देते हैं।
इन्हें तब इस्तेमाल किया जाता है जब बाहरी परत अंदरूनी परत से ज्यादा चौड़ी हो।
a. ये भारी बाहरी दीवार को सहारा देते हैं, जो अक्सर खास दिखने वाली दीवारों या मोटे बाहरी क्लैडिंग में देखी जाती हैं।
स्टील के लिंटेल को जंग से बचाकर रखना बहुत जरूरी है, खास तौर पर जहाँ उन पर नमी या खुली स्थितियों का असर हो सकता है।

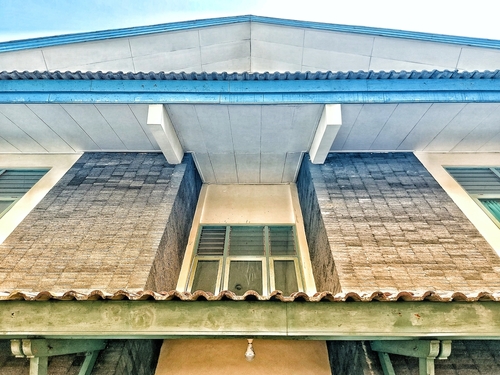

स्पेशलिस्ट लिंटेल खास बनावट या कार्यक्षमता की जरूरतों के लिए तैयार किए गए कस्टम लिंटेल होते हैं।
a. ये एक्स्ट्रा थर्मल इंसुलेशन, आग से बचाव या शोर रोकने की सुविधा दे सकते हैं।
b. इनका इस्तेमाल पेचीदा आर्किटेक्चरल डिजाइन, बड़े खाली हिस्सों या जहाँ बिल्डिंग के नियमों के हिसाब से खास प्रदर्शन चाहिए हो, वहाँ किया जाता है।
ये लिंटेल स्टील, कंक्रीट या विभिन्न सामग्रियों के मेल से बनाए जा सकते हैं और इन्हें आमतौर पर स्ट्रक्चरल इंजीनियर खास प्रोजेक्ट के लिए डिजाइन करते हैं।
कैविटी लिंटेल खास तौर पर कैविटी दीवार के कंस्ट्रक्शन के लिए डिजाइन किए गए हैं।
1. वे अंदर और बाहर दोनों दीवारों की परतों को सहारा देते हुए खाली जगह को कवर करते हैं।
2. इनमें पानी को अंदर की दीवार में जाने से रोकने के लिए कैविटी ट्रे या ऐसी ही कोई सुविधा होती है।
3. ये आधुनिक दीवारों में थर्मल परफॉरमेंस और नमी नियंत्रण में मदद करते हैं।
कैविटी लिंटेल चुनते समय उसके स्पैन, भार, दीवार की मोटाई और इंसुलेशन जैसे कारकों पर ध्यान देना चाहिए।
टिप: बेहतरीन नतीजे के लिए लिंटेल का प्रकार हमेशा अपनी दीवार के हिसाब से चुनें (सॉलिड दीवार, कैविटी दीवार, या फ्रेम वाला स्ट्रक्चर)। |
सही लिंटेल मटेरियल चुनने से आपका निर्माण मजबूत, टिकाऊ और बजट के अनुकूल बनता है।
1. बिल्डिंग का प्रकार (रहने के लिए, कमर्शियल या इंडस्ट्रियल)
2. स्पैन की लंबाई और उस पर आने वाला संभावित भार
3. पर्यावरण की स्थिति (तटीय, नमी वाला, सूखा या भूकंप वाला क्षेत्र)
4. बजट और सामान की उपलब्धता
1. लकड़ी: छोटी जगहों और पारंपरिक इमारतों के लिए।
2. पत्थर: भारी चिनाई और पुरानी शैली की इमारतों के लिए।
3. ईंट: ईंटों वाली इमारतों में छोटी जगहों के लिए।
4. रीइन्फोर्स्ड कंक्रीट: अपनी मजबूती और बहुमुखी उपयोगिता की वजह से आज यह सबसे लोकप्रिय विकल्प है।
5. स्टील: लंबी जगहों, भारी भार और कैविटी वाली दीवारों के लिए।
निर्माण में लिंटेल दो मुख्य काम करते हैं।
लिंटेल का मुख्य काम किसी खाली जगह के ऊपर की चिनाई या स्ट्रक्चर का भार उठाना और उसे फैलाना है।
1. यह इस भार को खाली जगह पर दबाव डाले बिना बगल के सपोर्ट (दीवारों या खंभों) पर डाल देता है।
2. यह दरवाजों और खिड़कियों के ऊपर वाले हिस्से को दरारें आने या टूटने से बचाता है।
लिंटेल दीवार और पूरी बिल्डिंग को स्थिर बनाए रखने में मदद करते हैं।
1. वे खाली जगहों के ऊपर हॉरिजॉन्टल टाई के रूप में काम करते हैं।
2. वे दीवारों को दृढ़ता देते हैं और उन्हें मुड़ने से रोकने में मदद करते हैं।
बिना सही लिंटेल के, खाली जगहें कमजोर बिंदु बन सकती हैं जिससे समय के साथ स्ट्रक्चर को नुकसान हो सकता है।
लिंटेल खाली जगहों के ऊपर दीवारों को सहारा देकर आपके घर को सुरक्षित और दरारों से मुक्त रखते हैं। इंजीनियर की सलाह के बाद अपने स्पैन, भार और दीवार के प्रकार के हिसाब से कंक्रीट या स्टील लिंटेल चुनें। सही प्रकार और मटेरियल के साथ, आपका निर्माण लंबे समय तक मजबूत और स्थिर रहता है।
लिंटेल का इस्तेमाल दरवाजों, खिड़कियों और रोशनदानों जैसी खाली जगहों के ऊपर की दीवार या स्ट्रक्चर को सहारा देने के लिए किया जाता है। यह भार को सीधे फ्रेम पर पड़ने से रोकता है और दरारों या बैठने से बचाता है।
आसान भाषा में, लिंटेल को अक्सर लिंटेल बीम या सपोर्ट बीम कहा जाता है। कुछ जगहों पर इसे “हेडर” भी कह सकते हैं, हालांकि निर्माण के तरीके के हिसाब से नाम बदल सकता है।
लिंटेल की मोटाई उसके स्पैन, भार और इस्तेमाल की गई सामग्री पर निर्भर करती है। घरों में कंक्रीट लिंटेल की गहराई आमतौर पर दीवार की मोटाई के बराबर या उससे थोड़ी अधिक होती है, लेकिन सुरक्षा मानकों को पूरा करने के लिए सटीक आकार एक इंजीनियर द्वारा डिज़ाइन किया जाना चाहिए।
लिंटेल का साइज इन आधारों पर तय किया जाता है:
1. खाली जगह की चौड़ाई
2. दीवार का प्रकार और ऊपर का भार
3. मटेरियल की मजबूती और सरिया विवरण
स्ट्रक्चरल इंजीनियर डिज़ाइन कोड और खास फॉर्मूलों का इस्तेमाल करके जरूरी गहराई, लंबाई और सरिए की मात्रा तय करते हैं ताकि लिंटेल सुरक्षित रहे।
कंक्रीट लिंटेल के लिए, मिक्स रेशियो मानक स्ट्रक्चरल ग्रेड पर निर्भर करता है और डिजाइन के हिसाब से 1:1.5:3 या 1:2:4 (सीमेंट:रेत:रोड़ी) हो सकता है। सही अनुपात आपके इंजीनियर या स्थानीय नियमों की सलाह पर आधारित होना चाहिए।
